Устройство зернодробилки – конструктивные особенности машины
Прежде, чем рассмотреть устройство агрегата, следует разобраться с тем, для чего нужна зернодробилка. Эта машина применяется для измельчения кормовых культур, что делает их более привлекательными для домашних животных. Мелкие продукты гораздо лучше усваиваются питомцами, что способствует быстрому набору ими массы, и получению всех необходимых минералов и витаминов.
Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.
Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.
Это интересно: Заточка цепей бензопил на станках и напильниками своими руками — поясняем во всех подробностях
Производительность зернодробилок
Процесс функционирования роторного измельчителя в передвижении режущего ножа. Он нужен для осуществления дробления масс, которые стоит подавать внутрь приёмного бункера.
Молотковый препарат может качественно измельчить зерно с помощью молотков, которые крепятся на крепкое основание.
Продукция, которая получается при помощи молотковой машины, будет считаться наиболее эффективной. Такого можно достичь с помощью высокой амплитуды движения молотков, которые способны измельчить даже отдельные от них крупицы зерна.
Совместно с этим, роторная дробилка может потреблять намного меньшее количество электроэнергии и обладает высоким коэффициентом производительности.
В случае когда в хозяйстве имеется большое число взрослых особей скота и видов птицы, то лучше всего будет купить роторную дробилку. Но в том случае, когда фермер разводит более небольшую птицу и большое число молодого скота для торговли, то оптимальным в этом случае станет выбор в пользу молоткового измельчения зерна.

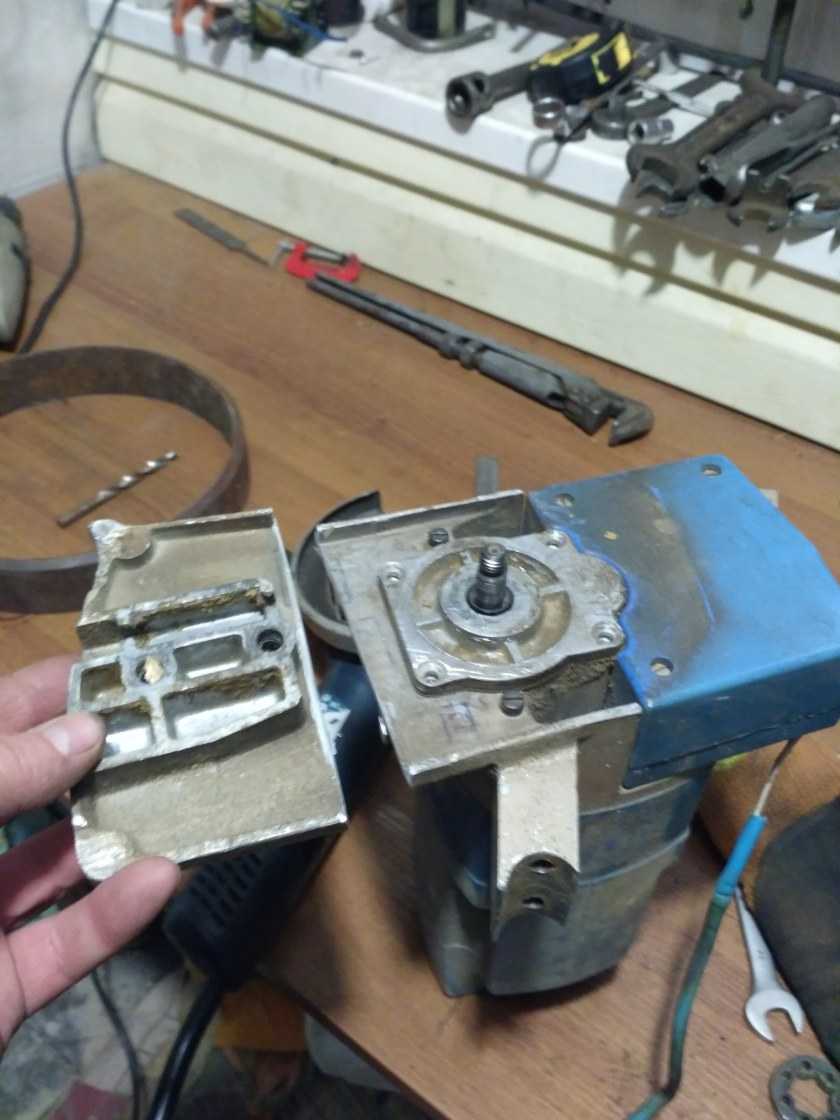

Следует в обязательном порядке протестировать устройство, которое произведено самостоятельно. Стоит помнить, что двигатель болгарки требует осуществления регулярной смазки, в противном случае он быстро сломается по причине истирания главных элементов в приборе.
Виды
Типы машин по принципу работы:
Молотковая
В этом приборе детали, выполняющие переработку сырья, вмонтированы на ротор. Его вращение осуществляется в приемном бункере.
Роторная
В этой зернодробильной установке рабочие камеры изготовлены с применением прочного материала. Элементы, которые измельчают злаковые культуры, соприкасаются со стенками бункера. Процесс осуществляется до их превращения в мельчайшие фракции.
Вальцовая
С помощью этого аппарата зерно, как дробится, так и перетирается. Основную деталь составляют рифленые вальцы, способные осуществить переработку мокрого материала. Поэтому зерно, которое сухое, заранее смачивается в воде.
Как выбрать
Внимательно ознакомившись с разновидностями существующих зернодробилок, будет легче сделать правильный выбор для своего домашнего хозяйства.
Способ дробления
Прежде всего, следует определиться с количеством измельченного зерна, которое планируется засыпать в рабочую камеру. Малогабаритные зернодробилки молоткового типа подойдут для небольших хозяйств.
Крупность помола
Если ваше хозяйство специализируется на выращивания молодняка, который, как известно, нуждается в дробленом зерне мелкой фракции, лучше всего обзавестись дробилкой молоткового типа, она обеспечит самый тонкий помол зернового сырья.
Производительность
Зернодробилки высокой производительности предпочтительны для крупных фермерских хозяйств, а измельчающие агрегаты средней мощности подойдут для небольших владений.
Габариты
Малогабаритные зернодробилки молоткового типа подойдут для небольших хозяйств, их можно собрать собственноручно. Такие самодельные небольшие дробильные агрегаты обойдутся хозяину намного дешевле.
Щековые приспособления для сортировки и дробления
Наиболее популярные среди других типов, работают по принципу раскалывания кусков твердых пород между массивными плитами из металла. Одна из плит поступательно вращается относительно неподвижной щеки, стационарно закрепленной в станине агрегата. Некоторые конструктивы предусматривают две подвижные щеки в целях уменьшения колебательной амплитуды и уменьшения дисбаланса подшипников.
В период удаления пластин одна от другой пространство заполняется крупными обломками пород, после сближения щек куски дробятся давлением на мелкие камни, которые удаляются в нижнюю открытую щель. Размер верхнего загрузочного отверстия (щели) зависит от предназначенного размера камней и определяется по таким параметрам:
- крупного дробления запускает камни 1000−600 мм, на выходе дает 300−100 мм;
- среднего дробления грузит куски 300−100 мм, выпускает 100−25 мм;
- мелкого размола берет камни 100−50 мм, в щель выводятся куски 25−10 мм;
- После выведения раздробленного материала, камни поступают на сортировочный конвейер, где делится по крупности или используется в смешанной фракции.
Конструктивные особенности
За время векового применения приспособлений для измельчения камней изобретатели и конструкторы усовершенствовали кинематическую схему, устранив некоторые недостатки, а именно увеличенный износ пластин при движении их в вертикальном направлении. Если камни прочные и угловатые, то плиты быстро изнашиваются в средней части. Это связано со сложным движением щек не только по горизонтали, но и при вращении.
Недостаток уменьшили за счет простого движения пластины по горизонтальной оси при минимальном вертикальном перемещении. В конструкциях стали использовать кулачковый вал или кривошип. Новый принцип работы широкого распространения не получил, так как основная нагрузка приходится на нижнюю часть плиты, при этом случается залипание раздробленной массы и закупорка выхода. В дробилках с поступательно-вращательным принципом движение массе камней дается не только собственным весом, но и движением плиты.
Другие недостатки заключаются в большом расходе электричества, создании вибрационного эффекта при дроблении, который способствует быстрому износу узлов и соединений. На выдачу поступают элементы различной крупности, если порода вязкая и мокрая, то работа затрудняется из-за заторов.
У щекового оборудования достоинства определяются простой конструкцией, которая способствует качественному обслуживанию и легкому ремонту.
Производительность
Этот показатель достигает от тонны до пятисот в час определяется следующими характеристиками:
- размерами загрузочной щели;
- параметрами камней на выходе;
- частотой движения подвижной щеки или сразу двух пластин;
- типом движения пластин;
- углом захвата начальной массы камней;
- допустимой прочностью и плотностью дробимых камней.

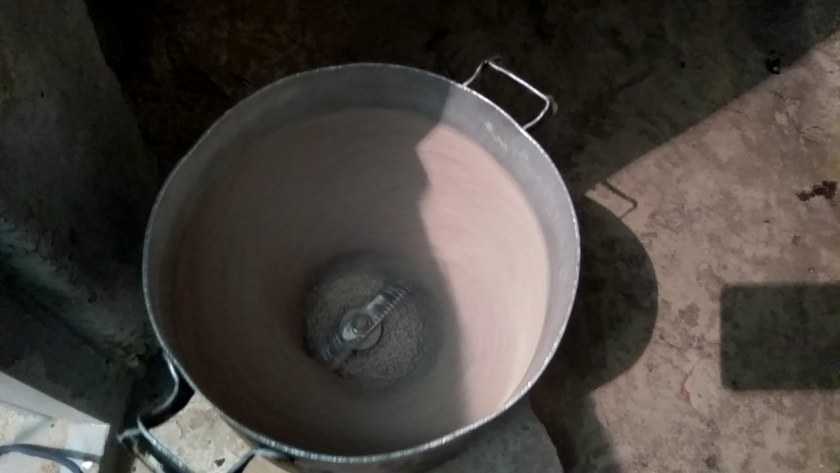

Нож для нарезки
Рабочий орган зернодробилки – нож, который, вращаясь с огромной скоростью, будет производить помол зерна, – нужно изготавливать отдельно. Для этого потребуется любая стальная пластина с параметрами 15х200 мм и толщиной около 1,5 мм.
Материал обязательно нужно выбирать крепче, чем Ст-3, также можно использовать автомобильные держатели или любые другие похожие детали от бытовой техники.
Заточка ножа выполняется в виде лезвия, обе передние кромки обрабатываются по направлению оси вращения.
С формой можно экспериментировать, придавая ей вид пропеллера или просто скашивая углы. Наждаком регулируется горизонтальный и вертикальный вид пластины.
Затем посередине созданного рабочего органа просверливается отверстие, по своему диаметру подходящее под вал двигателя пылесоса. Закрепляется нож на резьбовой хвостик при помощи втулки, гайки и двух шайб подходящего размера.
Приобрести пневматическую зернодробилку
НМК Агро предлагает Вам зернодробилки и другое оборудование для производства комбикормов. На нашем сайте широкий выбор пневматических зернодробилок разной мощности и производительности. Представлены дробилки разных габаритов, подходящие для фермерских хозяйств разной направленности и размеров. Наши сотрудники подберут необходимое оборудование, доставят его на место, произведут монтаж и пусконаладочные работы. Имеется возможность заключить договор на комплексное гарантийное и послегарантийное обслуживание. Мы оказываем услуги по проектированию комплексов по производству кормов.
Советы по выбору
В выборе зернодробилки советуем обращать внимание на несколько значимых факторов:
- Помол. Его крупность подбирается, отталкиваясь от вида домашнего животного, которому собственно предназначается перемолотое зерно. Птицы предпочитают питаться крупными фракциями, а вот скоту советуем перемалывать зерно в мелкую муку.
- Производительность. Чем больше животных вам предстоит накормить, тем мощнее должно быть устройство. Вполне понятная закономерность, обязательно учитывайте ее в работе.
- Компактность и легкость. Оборудование устанавливается в помещении, ориентируйтесь на его площадь. Легкие и компактные зернодробилки намного мобильнее, их удобно перевозить с места на место, переставлять и ухаживать за ними во время уборки.
Рекомендации по выбору дробильной установки
Выбирая зернодробилку, стоит обращать внимание на ряд факторов:
- Производительность. Чем выше данный показатель, тем лучше. Однако стоит помнить, что высоко производительные устройства стоят немало. Поэтому, для работы дома будет довольно аппарата с низкой либо средней скоростью переработки зерна.
- Стоимость. Подбирая модель, надо предусмотреть, чтобы она окупилась в дальнейшем.
- Степень измельчения. Оборудование нужно выбирать исходя из вида животных, для которых будет предназначаться обработанное зерно.
- Мощностные параметры проводной станции. Чем больше мощность дробилки, тем больше энергозатраты.
- Производитель. Есть, конечно, бренды с мировой известностью. Но такие устройства стоят подчас непомерно дорого. Поэтому лучше просто делать выбор в пользу продукции проверенных компаний, не знаменитых, а тех, у кого больше положительных отзывов.

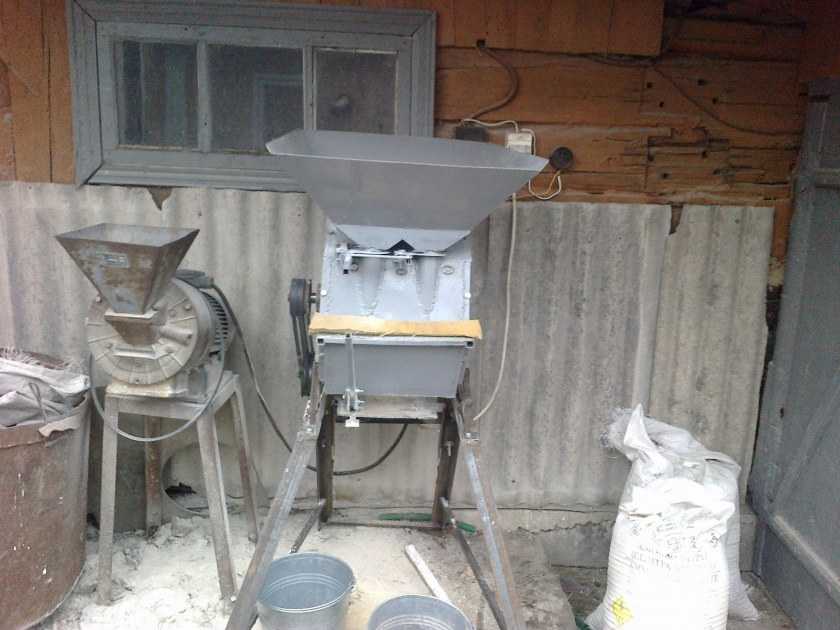

Зернодробилку вполне можно сделать собственноручно. Главное, иметь желание и свободное время. Не помешает и опыт в столярном деле.
Создавая крупорушку, важно не забывать, что её можно использовать для производства кормов разных фракций (некоторые подойдут только для домашней птицы, другими следует кормить исключительно крупный рогатый скот). Поэтому нужно ответственно отнестись к подбору параметров оборудования и габаритов рабочих деталей – ножей, молотков, барабанов.
Как выбрать зернодробилку: советы экспертов
Выбор подходящей модели
Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:
- Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
- Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
- Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
- Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
- Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.
При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.
Устройство и принцип действия аппарата

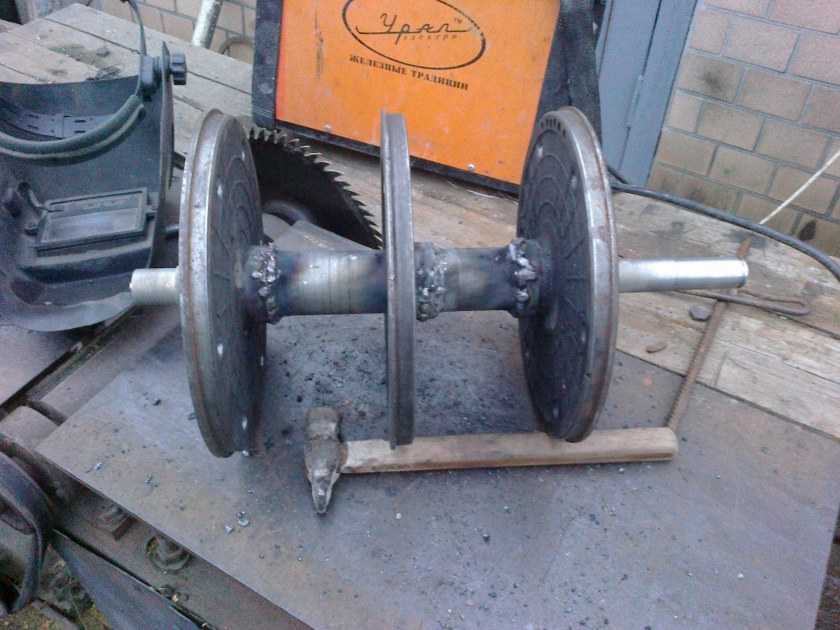

Итак, молотковые дробилки часто применяются для обработки зерновых культур или минерального сырья. Измельчение производится при помощи молотков. Они, в свою очередь, фиксируются на роторе, который вращается. Дополнительно материал измельчается за счет ударов о стенки корпуса агрегата.

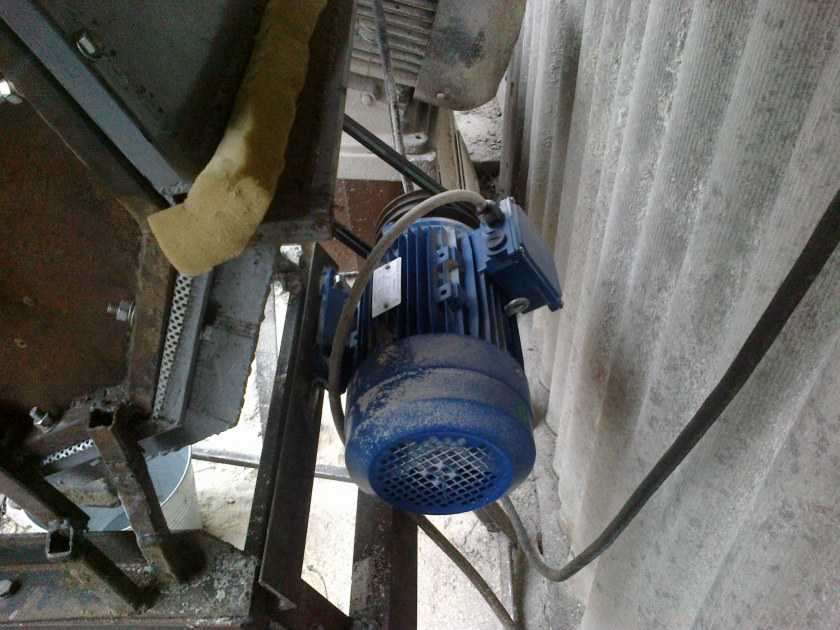

Молотковые дробилки имеют достаточно простое устройство. В корпусе, который изготавливается из металла, устанавливаются колосниковые решетки, ротор и электрический двигатель, который его вращает.
Принцип действия молотковой дробилки тоже несложен. Над корпусом располагается люк, через который и подается сырье. После включения ротор начинает вращать молотки, которые разбивают зерно (или другие материалы). Далее полученная смесь просыпается через решетки и выгружается наружу.
Дробилки для домашнего использования
Дробилки, которые применяются в домашнем хозяйстве, также можно разделить сразу на несколько групп по типу привода. По такому признаку можно различить такие машинки, как:
- Ручная дробилка — это наиболее простое устройство, для работы с которым стоит выделить больше времени и сил. Такой агрегат совершает измельчение материала в продукции более крупного помола, которая в скором будущем будет применяться для питания более взрослых особей крупного рогатого скота.
- Пневматическая дробилка — это машина, которая используется для переработки кукурузы, а также остальных мелких продуктов. Такой агрегат функционирует довольно быстро и осуществляет измельчение зерна на мелкие фракции, которые следует подмешивать в корм для небольших питомцев, а также для перепелов и других разновидностей более мелких домашних птиц.
- Электрический тип дробилки — такой прибор отличается наиболее высокой стадией производительности и простой конструкции. Он не включает в себя большую габаритность, а в большинстве случае приобретается как для домашнего хозяйства, так и для фермерских угодий.
Виды домашних зернодробилок, классификация агрегатов
Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.
Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.
Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.
Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.
Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.
Это интересно: Токарный станок ТВ-6 — устройство, технические характеристики
Разновидности агрегатов
Любая бытовая дробилка отличается от своих промышленных собратьев довольно маленькими размерами и простотой в использовании. Но несмотря на такие качества, каждая модель обладает высокой производительностью, которая позволяет перерабатывать огромное количество материала в кратчайшие сроки.
По своей конструкции и технологии работы измельчители подразделяются на несколько разновидностей.
- Конструкция молоткового агрегата предусматривает монтаж режущих элементов на ротор, вращающийся внутри приемной камеры.
- Роторный измельчитель представляет собой надежную машину, рабочие элементы которой производятся из чрезвычайно прочного материала. Режущие детали бьются о стенки камеры, таким образом измельчая зерно. При этом агрегат работает до тех пор, пока зерна не превратятся в мельчайший корм.

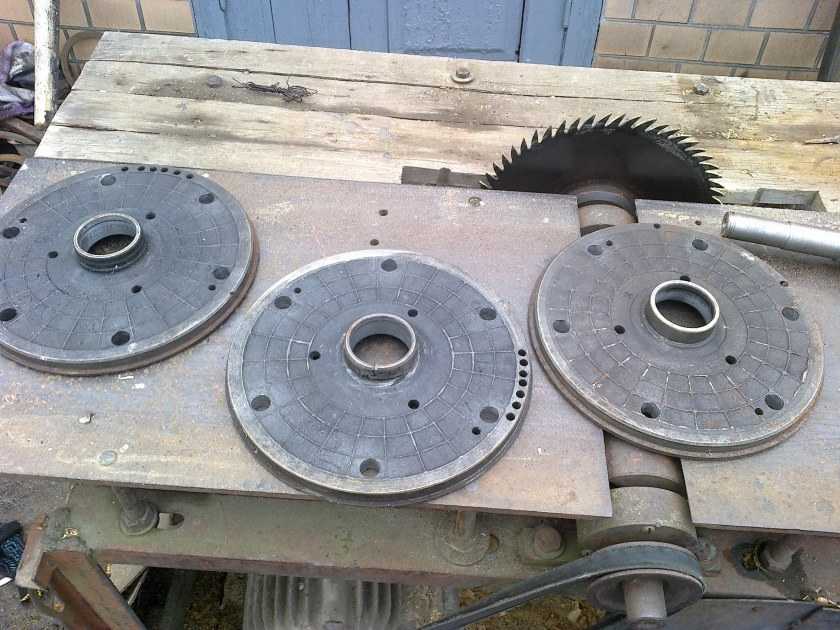

- В конструкции дискового устройства дробящие элементы устанавливаются на валу при помощи особых дисков.
- Вальцовый измельчитель способен не только дробить, но и перемалывать зерно. Главной деталью такого агрегата являются рифленые вальцы, которые по-настоящему результативно измельчают мокрый материал. То есть для работы на таком аппарате сухое зерно следует предварительно смочить.
Кроме всего прочего, бытовые дробилки подразделяются на определенные разновидности в зависимости от типа привода.
- Самым простым прибором считается ручной измельчитель, который приводится в работу механически. Другими словами, работать на таком аппарате следует вручную, поэтому потратить некоторое время и силы для перемола все же придется. Такая машина перерабатывает материал в довольно-таки крупные фракции, которые затем можно применять для кормления взрослого рогатого скота.
- Для обработки кукурузы и прочих мелких продуктов, как правило, применяется пневматический измельчитель. Такое устройство работает очень быстро и превращает зерно в мелкий корм, который затем можно добавлять в рацион небольших животных, а также домашних птиц.
- Электрический измельчитель выделяется высочайшей производительностью и незатейливым устройством. Такой аппарат имеет довольно внушительные размеры и приобретается обычно не только для дома, но и для фермерских угодий.
Ознакомившись детальнее с типами и отличиями дробилок, новичку в области сельского хозяйства будет намного легче правильно выбрать подходящий измельчитель для использования в домашних условиях.
Какой же измельчитель все-таки лучше — роторный или молотковый? С таким вопросом сталкивается большинство начинающих фермеров. Для того, чтобы определиться с правильным ответом, стоит подробнее изучить принципиальные отличия обоих приборов.
Роторная дробилка работает за счет передвижения режущего элемента. Нож необходим для измельчения материала, попадающего в приемную камеру. Дробилка молотковая для зерна, в свою очередь, перемалывает сырье с помощью молотков, фиксирующихся на прочном основании.
Материал, получаемый после обработки молотковой машиной, считается более качественным. Достигается хороший результат благодаря высокой амплитуде движения молотков, способных дробить даже те зерна, которые находятся далеко от них. Однако, при этом роторный измельчитель потребляет намного меньше электричества и обладает более высокой производительностью.
https://youtube.com/watch?v=ajAgfj3ome8
Как видно, определиться с выбором дробилки достаточно сложно, поскольку и роторный, и молотковый измельчитель обладают как достоинствами, так и недостатками. Поэтому, чтобы принять окончательное решение и остановить свой выбор на определенном виде дробилки, стоит разобраться с задачами, которые возлагаются на аппарат. К примеру, если в хозяйстве имеется много взрослого скота и птицы, следует отдать предпочтение роторной зернодробилке
А вот фермерам, разводящим мелкую птицу и молодой скот для продажи, лучше обратить свое внимание на молотковые разновидности
Область применения молотковых дробилок
В настоящий момент агрегаты, которые дробят материалы молотками, широко применяются во многих отраслевых направлениях: горнодобывающей, металлургической, строительной, пищевой, деревообрабатывающей промышленностях.
Также такой вид дробильного оборудования успешно используется в цементной промышленности, так как эти машины не подвержены налипанию материала на стенки. Дробилки молоткового типа используются для окускования глины, мела, известковых материалов и мергеля — основных составляющих компонентов цементного концентрата. Они применяются для мелкого помола гипса и прочих примесей, которые добавляются в цементный клинкер. В асбестовом производстве молотковые дробилки эффективно используются для помола и разрыхления асбестовых руд. Такие машины позволяют добиваться завершения данной операции после 3…5 стадий.
В горно-металлургическом комплексе молотковые агрегаты представлены наряду с роторными аналогами. Так как они отличаются только способом крепления рабочих органов к телу ротора, то молотковые агрегаты стали использовать для измельчения агломерата, шихты и прочих компонентов, которые используются в металлургических процессах для получения стали и чугуна.
В угольном производстве они нашли свое применение для измельчения сросшихся угольных компонентов с пустыми примесями. Теплоэнергетика использует такие установки для тонкого измельчения угля, который используется как топливо.
Обзор моделей
Дробилка для зерна Зубр
Эта молотковая зернодробилка представляет собой высокопроизводительное и многофункциональное устройство. Устроен агрегат довольно просто, всего три основных узла: бункер для сырья, измельчительный барабан и силовая установка.
Агрегат крепится к любой ровной поверхности и работает от городской сети. Скорость подачи сырья в рабочую камеру регулируется специальной заслонкой. Это позволяет снизить нагрузку на электродвигатель и помогает избежать забивания ячеек сита.
В качестве дополнительного оборудования, изделие может комплектоваться тёркой для зелёных кормов. Производительность зернодробилки варьируется от 180 до 600 кг/час.
Зернодробилка Зубр-Экстра
Молотковая дробилка для зерна Урожай
Это изделие украинского производства предназначено для измельчения зерна и кукурузных початков. Сырьё в рабочую камеру попадает через приёмный бункер. Для кукурузы предусмотрено отдельное отверстие в корпусе агрегата.
За помол отвечают два встроенных сита. Фракция определяется смещением сит относительно друг друга. Молотковый механизм для сухого зерна дополнен ножами для измельчения кукурузы.
Технические характеристики:
| Параметры: длина/ширина/высота | 460/450/800 мм |
| Вес | 28 кг |
| Вращение двигателя | 2 830 об/мин |
| Производительность | 250 кг/час |
Зернодробилка молотковая МДК-1000
МДК 1000
Эта молотковая дробилка для зерна предназначена для измельчения любых сельскохозяйственных культур, включая солому и древесину. Это изделие можно отнести к классу промышленных агрегатов, но оно пользуется большой популярностью в крупных фермерских хозяйствах.
Технические характеристики:
| Фракция | Варьируется от 0,5 до 1,5 мм |
| Количество молотков | 48 шт |
| Мощность силовой установки | 30 кВт |
| Производительность | 1000 кг/час |
ЗДМ-2
Молотковая зернодробилка, предназначенная для измельчения твёрдых кормов. Благодаря своей производительности, подходит для средних и больших фермерских хозяйств.
Зернодробилка молотковая ЗДМ-2
Технические характеристики:
| Вес | 150 кг |
| Параметры: длина/ширина/высота | 650/800/1500 мм |
| Мощность силовой установки | 7,5 кВт |
| Рабочее напряжение | 380в |
| Производительность мин/макс | 800/1200 кг/час |
Вместо заключения стоит отметить, что зернодробилка молотковая — довольно неплохое оборудование. Зерно измельчается до необходимой фракции, срез получается ровным.
Таким образом, получается качественный и легкоусвояемый комбикорм. Все без исключения модели рассчитаны на длительный режим работы и оборудованы защитой от перепадов напряжения.
К существенным недостаткам можно отнести низкую (по сравнению с роторными) производительность. Кроме того, замечено, что у молотковых зернодробилок, чаще выходит из строя ударный механизм.
Большая масса изделий затрудняет транспортировку и эксплуатацию. Можно отметить и повышенное потребление электроэнергии.
