Принцип работы и изготовление солнечной воскотопки своими руками

Как работает воскотопка

Самодельная солнечная воскотопка представляет собой железный противень, который ставится под наклоном, чтобы воск аккуратно стекал в емкость снизу, по мере расплавления. Железо очень быстро нагревается под солнечными лучами и процесс плавления начинается незамедлительно. Чтобы в результате получить высококачественный воск, рекомендуется установить еще мелкую решетку, которая будет служить неким фильтром. То есть, задерживать пыль и мелкий сор, чтобы он не попадал чистый продукт.

Воскотопка, работающая от солнечных лучей пользуется большой популярностью среди пчеловодов, благодаря многим своим преимуществам:

• высокая производительность, при условии правильного монтажа и установки
• прочность и надежность
• простота в использовании (не нужно постоянно контролировать)

Кроме достоинств конструкция имеет несколько недостатков:

• небольшие габариты не позволяют использовать на больших пасеках
• прямая зависимость от солнца, невозможность использовать при пасмурной погоде
• не всегда воск растает полностью

В целом, можно отметить, что такая конструкция идеально вписывается на летний сезон на небольшую домашнюю пасеку.

Принципы работы

Принцип работы данной конструкции очень прост. Солнышко прогревает стекло на крышке и создает эффект сауны внутри воскотопки. За счет этого воск плавиться и начинает стекать. Проходя через сетку, он очищается и в емкость попадает уже качественный и чистый продукт.

Время от времени фильтр нужно чистить, так как он может залипать воском и забиваться мусором.

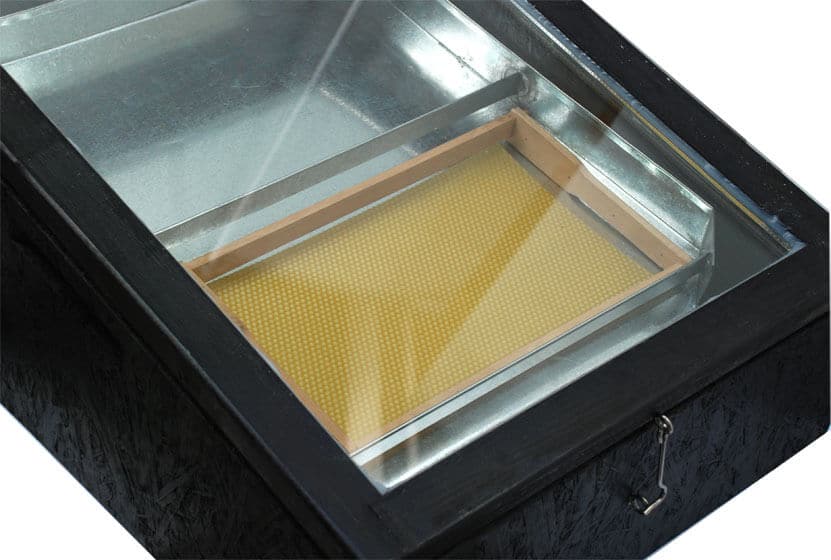

Конструкция и использование солнечной воскотопки

Солнечная самодельная воскотопка базируется на определенном принципе работы, а именно на использовании солнечной энергии. В комплектацию прибора входит противень, специальный корпус, а также корытце для сбора воска. Ее делают своими руками, воспользовавшись белой жестью, а в других случаях – фанерой, имеющей стеклянную или деревянную крышку.

Особенности применения данного оборудования:

солнечные лучи проникают сквозь стекло;
температура воска превышает семьдесят градусов;
в результате воск плавится, постепенно стекая в подготовленное корытце;
сеточка играет роль фильтра, которую устанавливают на край противня;
важно помнить, что ультрафиолетовые лучи обязаны попадать перпендикулярно.

Благодаря солнечной конструкции, изготовленной своими руками, получается более пяти килограмм натурального пчелиного воска.

Процесс создания солнечной воскотопки

Чертеж. Солнечная воскотопка

Процесс изготовления солнечной воскотопки достаточно простой, а использование – быстрое, эффективное и удобное. Многие пчеловоды используют данное сооружение в своей деятельности. Ее делают при помощи стекла и деревянного ящика. Вначале конструируется ящик, затем рама, которую изготавливают из саморезов и дерева. К противню и рамке крепится специальный держатель, вставляется стекло. Верх оборудования нужно покрасить. Также вас может заинтересовать и другой вид создания солнечной воскотопки, подробнее тут.

Преимущества солнечного устройства с поилкой

Такая воскотопка обладает множеством преимуществ перед аналогичными устройствами:

• высокая экономичность;
• качество воска очень высокое;
• отсутствует необходимость применения топлива;
• используются отходы восковые;
• высокая температура плавит прополис, в результате меняется качество продукта.

Еще интересного вы можете узнать о изготовлении вощини своими руками.

Как изготовить самостоятельно?

Использовать солнечную воскотопку очень выгодно, особенно в жаркую погоду. Природа сама помогает нам перерабатывать сырье. А чтобы не тратиться на промышленные аппараты, можно сделать агрегат самостоятельно.

Инструменты и материалы

Итак, что нам понадобится? Вы можете использовать любые подручные материалы, части старой мебели или оконные рамы. Лучше всего использовать экологически чистую древесину. Но современные пчеловоды отмечают, что солнечная воскотопка из искусственных материалов, например, пеноплекса, действует ничуть не хуже.

Для того, чтобы сделать деревянную конструкцию, нам понадобятся:

• деревянные доски для корпуса;
• лист фанеры, из которого мы сделаем дно ящика;
• доски или брусья для крышки (можно взять подходящую по размеру оконную раму);
• кусок стекла по размерам рамы;
• петли для крепления крышки;
• жестяной противень;
• сетка, которая будет выступать в роли фильтра;
• емкость для сбора жидкого воска;
• различные инструменты: напильник, гвозди, молоток, саморезы, шуруповерт и другие.

Чтобы облегчить изготовление воскотопки, предварительно разработайте чертеж, на котором обозначьте все размеры и места крепления. Вы можете воспользоваться одной из приведенных ниже схем.

Пошаговая инструкция

Подготовив все необходимое, можно приступать к делу. Давайте подробно рассмотрим, как сделать самую примитивную солнечную воскотопку.

1. Выпилите из деревянных досок 4 детали размером 600 на 200 мм.
2. Из фанеры вырежьте квадрат со сторонами, равными длине боковин (в нашем случае 600 мм).
3. С помощью гвоздей или саморезов соединяем дно и боковины ящика.
4. Теперь нужно сделать крышку: выпиливаем 4 деревянных планочки длиной 650 мм и шириной 100 мм. Соединяем их между собой.
5. Крышка должна немного выступать за края коробки. Это нужно для того, чтобы внутрь не попадал дождь.
6. Вырезаем из стекла квадрат по периметру крышки и вставляем его в раму.
7. Петлями крепим крышку к корпусу. Так у нас получится откидная крышка, что очень удобно.
8. Теперь осталось только установить на дно воскотопки жестяной противень и корытце для сбора стекающего меда.
9. Фильтровальную сетку можно поместить на дно противня и сделать отверстия для стекания сырья. А можно разместить жестяной лист под наклоном, сделать бортики, и вместо одного из этих бортиков прикрепить сетку.
10. Снаружи и внутри конструкцию покрывают краской. Желательно выбрать темный цвет.
11. Так просто можно сделать деревянную воскотопку. А как соорудить подобную конструкцию из пеноплекса, смотрите в следующем видео.

Важные моменты использования

Чтобы максимально использовать солнечную энергию, корпус воскотопки можно сделать под наклоном. Для этого делаем дощечки для передней и задней стенки разной ширины, а две остальные боковушки вырезаем под углом. Можно сделать угол наклона произвольно. Но если вы хотите изготовить наиболее эффективный агрегат, нужно правильно посчитать угол наклона.

Чтобы вычислить величину нужного нам угла, нужно от географической широты местности, в которой вы находитесь, отнять 23,5 градуса. Например, для московской пасеки идеальный угол наклона воскотопки – 32,5 градуса, а в Крыму – 21,5. Тогда солнце лучше будет прогревать стеклянную поверхность крышки, и воск расплавится быстрее.

Теперь воскотопку необходимо установить на пасеке. Часто используют небольшие столики или подставки. Желательно хорошо закрепить подставку, вкопав ее в землю. Позаботьтесь, чтобы конструкция была устойчивой и крепкой.

Некоторые умельцы приспосабливают к воскотопке вращательный элемент. В землю вбивают деревянный столбик, а сверху в него вставляют железный штырь длиной 15-20 см. на него одевают опорную доску, отверстие в которой немного больше диаметра штыря. Это позволяет поворачивать корпус воскотопки по мере перемещения солнца.

Еще один совет по изготовлению: чтобы воздух внутри воскотопки лучше прогревался, нужно между рамой и боковинами приклеить войлок или куски резины. Тогда крышка будет плотно прилегать к корпусу, и конструкция будет теплонепроницаемой.

Основные виды воскотопок

Сырье, как уже отмечалось выше, обрабатывается при высоких температурах. В роли источника энергии может выступать электричество и даже вода. И в зависимости от этого выделяют такие типы устройств:

• паровые;
• солнечные;
• электрические;
• центробежные.

Преимущество этих видов состоит в том, что их можно без проблем сделать своими руками.

Паровые

Особенность конструкции в том, что перетопка воска происходит прямо с рамок. Цена магазинной воскотопки подобного типа будет зависеть от материала (алюминиевые дешевле, чем из «нержавейки») и производителя. Как вариант, такой механизм можно изготовить в домашних условиях.

Посредством трубки-удлинителя (она располагается в воронке) воду заливают в нижний отсек бака. Необходимое количество воды напрямую зависит от объема изделия.

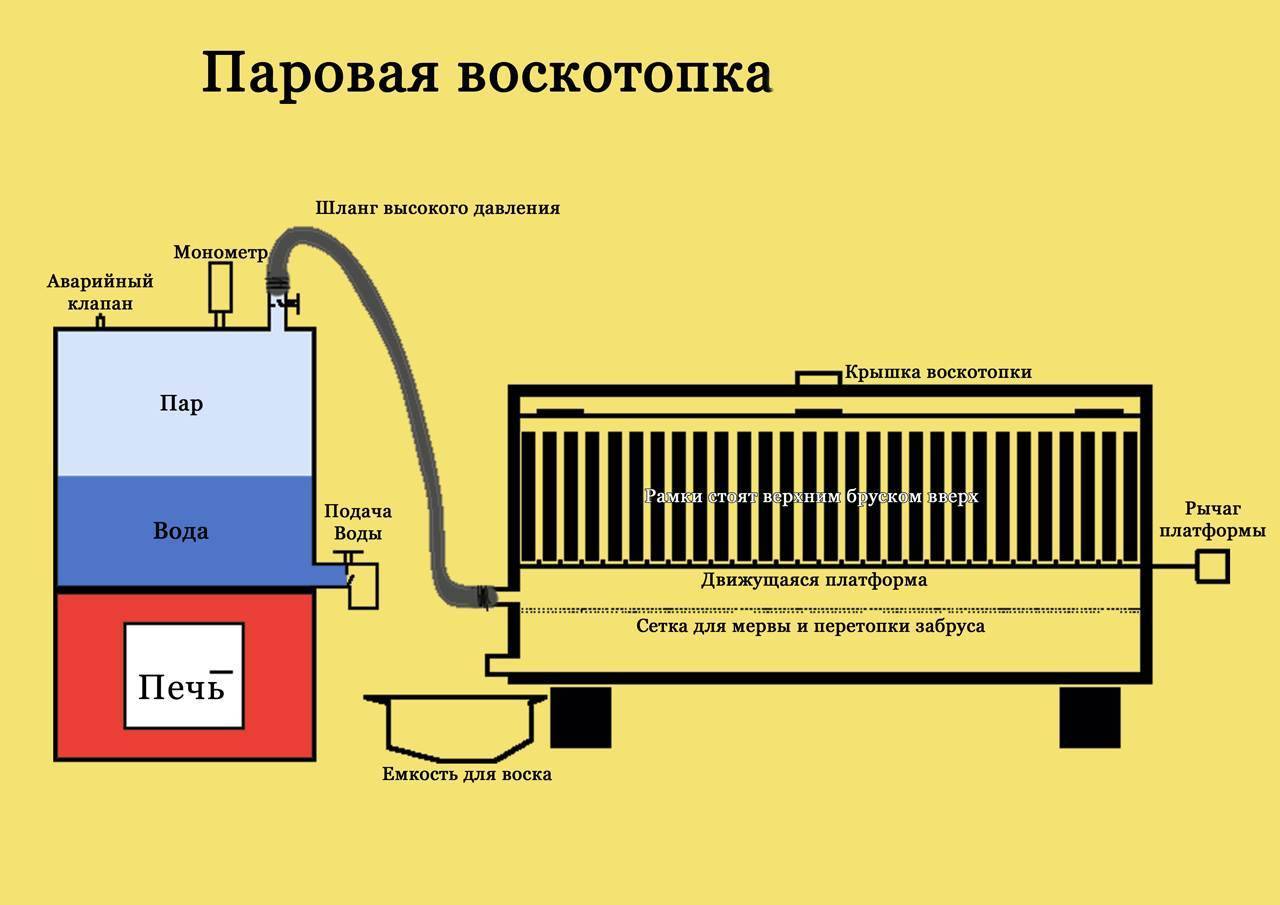

Схема паровой воскотопки

Воскотопка для пасеки

Далее емкость с сырьем нужно поместить в бак. Когда вода закипит, пар начнет выходить через трубку. В результате воск, растапливаясь под его воздействием, будет стекать через сетку, попадая на верхнее дно приспособления.

Солнечные

Подобная воскотопка представляет собой ящик, задняя стенка которого расположена выше передней. Обычно изготавливается из досок толщиной 20-25 мм.

Крышка конструкции состоит из двух частей:

• деревянная – она предназначена для накрывания конструкции, пока ее не используют;
• застекленная рама – с одним, изредка с двумя стеклами. Пчеловоды используют крючки, чтобы рама плотнее прилегала к корпусу.

Внутри корпуса располагается покрытый оловом железный противень и «корытце». Именно здесь будет размещаться сырье. При этом сам ящик устанавливается на деревянный столб.

Мнение эксперта
Пономарев Сергей Степанович
Пчеловод с 30-летним опытом, кандидат технических наук

Чтобы было легче поворачивать конструкцию, желательно сделать крестовину. Порой воскотопку устанавливают под углом, дабы больше солнечных лучей проникало.

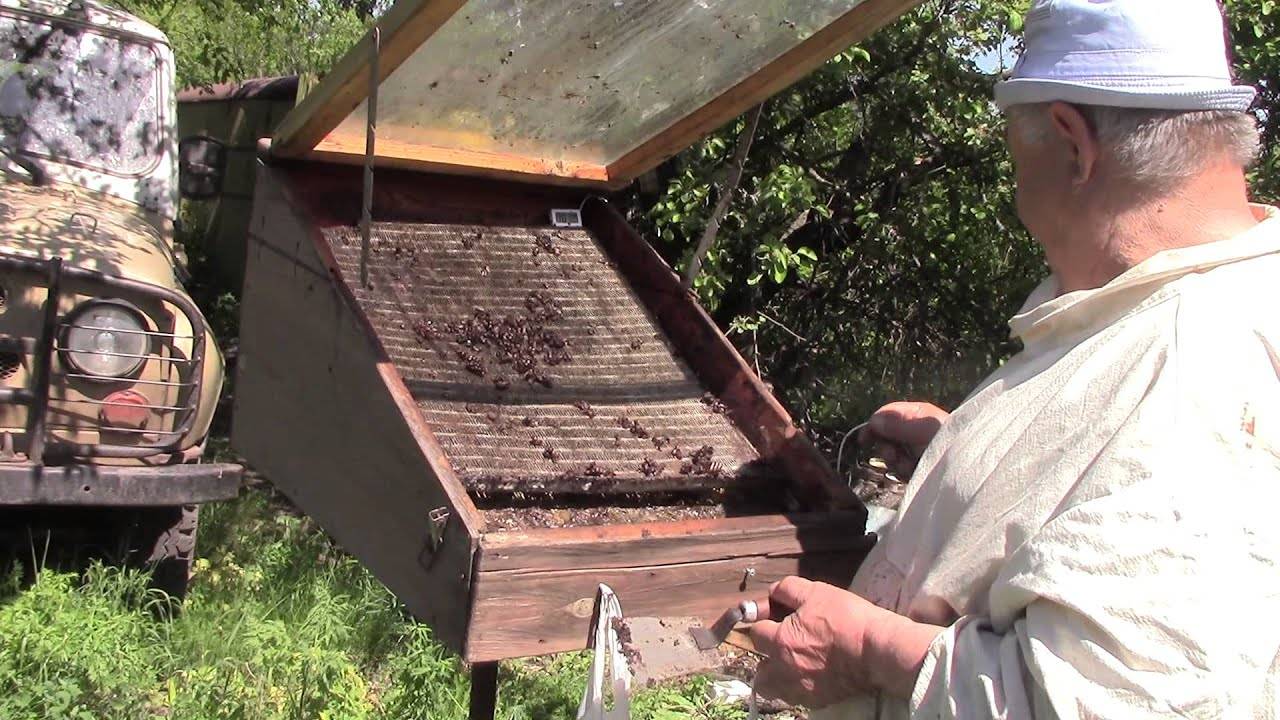

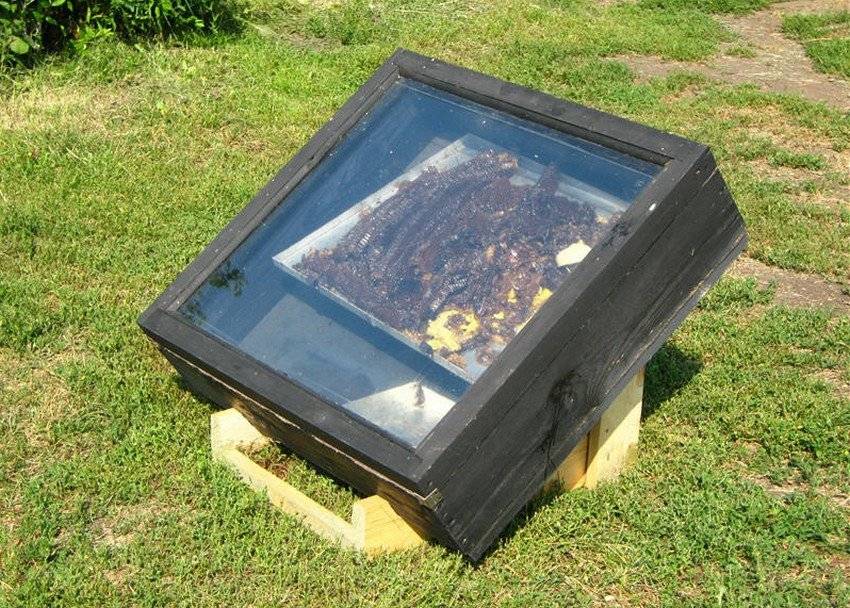

Пример солнечной воскотопки

Сырье, которое нужно перетопить, укладывается на сетку, расположенную между противнем и рамой. Благодаря сетке предотвращается попадание личинок, разных примесей и прочего

Также важно, чтобы сырье не касалось застекленной рамы. После этого воздух под стеклом нагревается солнечными лучами, воск начинает плавиться и падать на железный противень небольшими порциями

А с него, соответственно, стекать в «корытце».

Для улучшения характеристик солнечные воскотопки по-разному модернизируются. К примеру, часто их красят в черный цвет – так поглощение лучей возрастает. При температуре воздуха +19 и ясной погоде приспособление может разогреться до +120 градусов. Причем его нельзя оставлять на одном и том же месте – конструкция должна периодически поворачиваться в сторону солнца.

Электрические

Подобные конструкции позволяют достаточно быстро вытопить воск. Как правило, речь идет о воскотопках заводского производства, ведь при эксплуатации самодельных устройство риски будут высоки. Нагрев в электрических моделях может осуществляться за счет пара либо элементов накаливания.

Центробежные

Такие устройства функционируют за счет центрифуги и парообразователя. Сырье, помещенное в мешочек, нагревается паром при вращении ротора. Далее растопленный воск поступает посредством трубки-удлинителя.

Центробежная воскотопка

Хорошим вариантом воскотопки является центробежная модель. Для ее изготовления нужно центробежное устройство. Сырье загружается и центрифуга начинает вращаться, одновременно начинается подача пара. Этот вариант прекрасно экономит время.

Идеальным вариантом для производства рамочного парового агрегата является бак от пришедшей в негодность стиральной машины. Мелкоячеистая сетка должна установиться на дно корпуса, на плечики навешиваются рамки для расплавки. Далее организуется подогрев, в момент закипания воды открывается кран на подающем шланге и внутрь корпуса запускается пар. Через краник, расположенный внизу корпуса, протекает расплавленный воск.

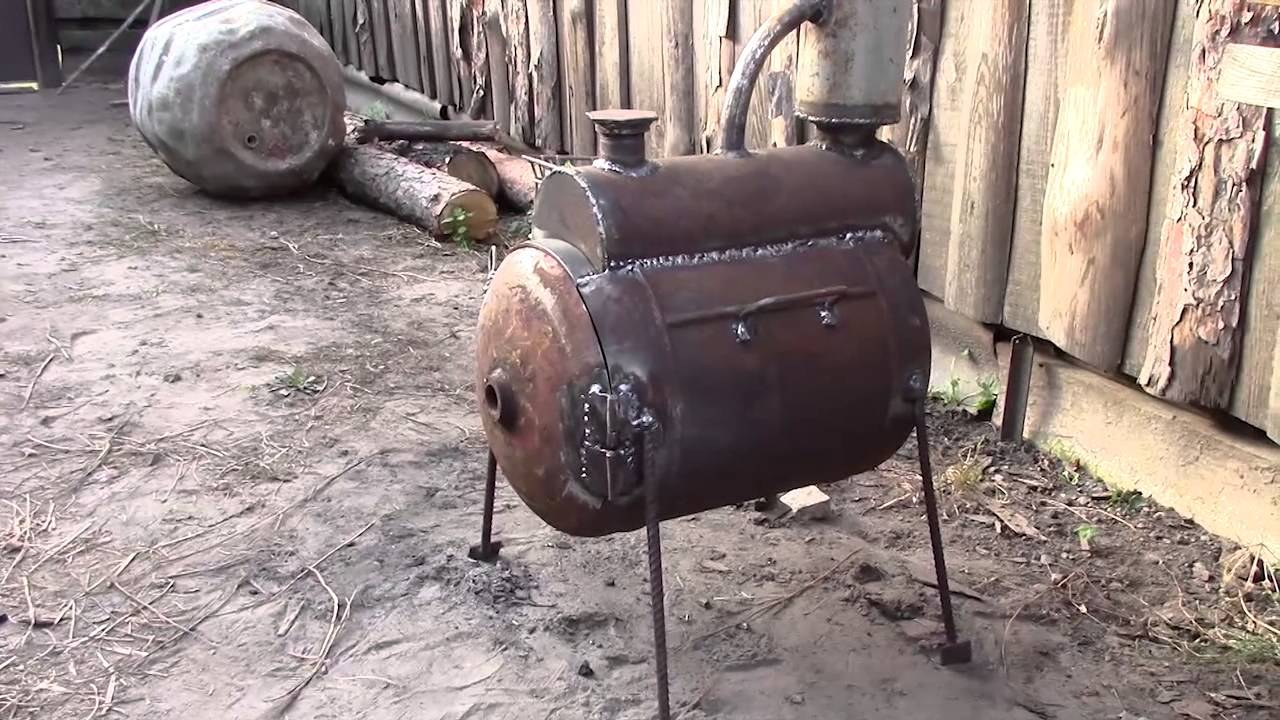

Воскотопка паровая своими руками

Для сооружения конструкции на основе пара могут быть использованы любые подручные средства. При выборе металлических деталей следует предпочесть нержавейку или алюминий – они не окисляются. Принцип конструкций может быть двоякий: с нахождением источника пара внутри устройства или вне его. Первый напоминает работу соковарки:

• В большую емкость наливают воду и помещают подставку для посуды с конечным продуктом (широкую миску);
• К краям емкости крепят решетку, на которой располагают сырье. Иногда устанавливают 2 решетки: сверху более редкую;
• При нагревании воды воск расплавляется и через решетки стекает в миску.

Для переработки больших объемов сырья на крупных пасеках эффективнее использовать такие конструкции, где можно осуществлять вытопку прямо с рамок. Пчеловоду после обработки достаточно подтянуть проволоку – ведь рамки уже продезинфицированы и готовы для возврата в улей.

Для сооружения такой конструкции источник пара помещается отдельно от основного устройства. Чтобы соорудить паровую воскотопку этого вида, подойдет старый холодильник или нерабочий улей:

• Внутри ящика (холодильника) делают крепления для рамок, утепляют изнутри и проверяют герметичность;
• Под рамками устанавливают решетку, а под ней – поддон для воска с желобом, который выходит наружу;
• В крышке просверливают отверстие для шланга, через который подается пар. Другой конец шланга герметично соединяется с источником пара – закрытой бочкой или флягой с водой, помещенной на огонь;

Когда пар начинает поступать сквозь сливное отверстие, это служит окончанием процесса. Затем крышку открывают, достают рамки и очищают от мервы. После чего загружают следующую партию.

Самодельная воскотопка – довольно простое сооружение и при желании может быть сделана из любых подручных материалов: старого холодильника, нерабочего улья, соковарки, большой алюминиевой кастрюли и др. Существует и старый дедовский способ – при помощи обычного нагревания в воде и последующего процеживания через марлю. Чтобы уничтожить имеющиеся в сырье поражения, следует варить его не менее 2 часов.

Соорудить устройство самостоятельно или купить его в магазине – зависит от желаний и способностей пчеловода. Однако в любом виде она является необходимым инструментом на любой пасеке.

Своими руками: классическая солнечная воскотопка

Рассмотрим для начала процесс изготовления традиционной конструкции из дерева и стекла.

Шаг 1. Для начала саморезами скручивается вот такой ящик. Высота задней стенки – 21 см, передней – 14 см. А боковые, как видите, идут клином. Ширина боковых стенок составляет 50 см, задней/передней – 60 см. Дном ящика служит 10-миллиметровая фанера.

Шаг 2. Рама под стекло изготавливается из брусков 40х50. Без хорошего станка здесь придется помучиться с выборкой четверти. Углы для сборки автор мастер-класса зарезал вручную.

Шаг 3. Рама собирается на саморезах. Для ее фиксации подойдут старые завесы.

Шаг 4. Далее внутри ящика крепятся все необходимые детали. Поперечный брусок будет удерживать противень от сползания, а продольные послужат для него полочкой.

Шаг 5. Над емкостью будет располагаться противень, в днище его левого угла создаются отверстия диметром 3 мм (чтобы проходил жидкий воск). Для фиксации рамы в открытом положении крепится алюминиевая пластина (см. фото).

Шаг 6. Деревянные элементы покрываются олифой и красятся в темный цвет. Стекло вставляется под штапики, которые затем тоже нужно покрасить. Для более плотного прилегания рамы на нее клеится уплотнительная полоска.

Шаг 7. Последней деталью становится скреп-защелка (автор снял ее с разбитого военного ящика). Все, самодельная воскотопка готова и установлена на 4-х кольях.

Принцип изготовления

Солнечная воскотопка является простым оборудованием. Для ее изготовления понадобятся:

• дерево или фанера для каркаса;
• крепежные элементы;
• стол определенного размера;
• оцинкованный лист;
• петли для верхней рамки;
• необходимый инструмент.

Изготавливаемая конструкция имеет размеры 500х580 мм. Высотой она будет 27 см, поэтому стекло должно размерами 580х568 мм. Каркас может быть изготовлен из деревянных брусков, а можно для этих целей использовать металлический уголок. Все материалы лучше всего окрасить нетоксичными и безопасными составами, в результате чего срок эксплуатации под открытым небом значительно продлевается. Если воскотопка будет металлической, то отличаться она будет большим весом, а также способностью сильно нагреваться на солнце. Это одновременно повышает ее производительность и усложняет эксплуатацию.

Этапы изготовления солнечной воскотопки:

• Делают разметку дна и боковых частей корпуса. Для нашего варианта это будут прямоугольные куски размерами 580х270 мм (задняя стенка) и 500х580 мм (дно). Две боковые части будут размерами 500х270 мм.
• С помощью подходящего инструмента вырезают полученные детали. Скрепляют их между собой, усиливая стенки деревянными брусками. Лучше всего заранее изготовить металлический каркас, на который потом установят фанерные элементы.
• К верхней части прикрепляют петли, которые предназначены для стеклянной крышки.
• Изготавливают каркас рамы и застекляют ее, после чего прикрепляют к основному корпусу.
• Внутрь устанавливают металлический поднос или лист, края которого загнуты по периметру. Внизу листа делают отверстие для слива, на которое потом устанавливают мелкую сетку.

Солнечная воскотопка готова к эксплуатации. Ее желательно покрасить в темный цвет, а также покрыть лаком, чтобы защитить от непогоды. Внутрь помещают отходы вощины или соты. Через некоторое время корпус устройства начинает нагреваться на солнце и происходит плавление воска. Скорость этого процесса зависит от многих факторов:

• конструкции воскотопки;
• температуры окружающего воздуха;
• количество сырья внутри.

Через 40-50 минут уже появляется первый результат.

Как сделать солнечную воскотопку в домашних условиях

Конструкция приспособления проста, компактна, мобильна. Его можно сделать из материалов, находящихся под рукой. Устройство с помощью стержня водружают на крестовину, размещенную на подставке. Это обеспечивает вращение модуля вслед за направлением солнечных лучей и поддерживает нужный температурный режим.

Инструменты и материалы

Для собственноручного изготовления солнечной воскотопки потребуются подручные материалы и инструменты, которые есть практически у каждого умельца:

• пила;
• молоток;
• шуруповерт или отвертка;
• гвозди, шурупы, саморезы;
• доски;
• фанера.

Часто пчеловоды используют для изготовления воскотопки отслужившие оконные рамы из дерева или частей старой мебели.

Чертеж

1 — металлическая пластина-подпорка; 2 — опора; 3 — металлический стержень; 4 — опорная доска-щит; 5 — оконные петли; 6 — дно с утеплением; 7 — деревянный корпус; 8 — корытце; 9 — отъёмно-приставная стенка-дверца; 10 — ручка; 11 — магнитная защелка-замок; 12 — лоток; 13 — брусок регулировки угла наклона лотка; 14 — сетка-дренаж; 15 — матерчатый герметик; 16 — стержень контроля; 17 — потолок с остекленным воздушным термоизолятором; 18 — угол наклона стекла и лотка; 19 — верхняя задняя планка-перемычка.

Перед созданием самодельного устройства необходимо выполнить его схему в соответствии с размерами противня для воска и сосуда для готового продукта. Поэтому сначала приобретают или делают своими руками основные емкости. Исходя из их параметров, определяют размеры корпуса. Детали для воскотопки тщательно вымеряют, чтобы в ней не было просветов и щелей. Иначе будут потери полезного вещества.

Конструкция состоит из следующих основных деталей:

• деревянного корпуса;
• стеклянной рамки;
• поддона для сырья;
• лотка для готового продукта.

После подбора всех деталей в соответствии с чертежом можно начинать работу.

Инструкция по изготовлению

Для создания прямоугольного каркаса берут доски нужного размера толщиной 12 мм.

1. Чтобы увеличить ракурс падения солнечных лучей, более длинную сторону наращиваем еще одной доской такой же ширины. На нее будет опираться устройство для вытапливания воска.
2. Днище делают из фанеры и укрепляют снизу, оставляя небольшой просвет. Его закрывают более крепкой доской для лучшей устойчивости лотка.
3. Для установки поддона к фанерному днищу прибивают две рейки. Подготовленные детали соединяют гвоздями или шурупами.
4. Тонкая планка, закрепленная в углу дна, придаст устойчивость и стабильность горизонтальному положению лотка.
5. По боковым сторонам корпуса закрепляются шурупами 2 уголка, чтобы избежать непроизвольного перемещения емкости для воска.
6. Получившуюся раму накрывают куском стекла, с помощью петель присоединяют откидывающуюся крышку. На завершающем этапе устанавливают: противень для размещения сот; лоток для вытопленного чистого высокосортного воска («капанца»); проволочную сетку для фильтрации сырья.

Получившуюся конструкцию устанавливают на крестовину и подставку.

Устройство

Существует два основных вида приспособлений — солнечная и паровая воскотопка, также можно встретить и другие, менее популярные виды. Паровая модель намного эффективнее, так как позволяет получить наибольшее количество воска, в то время, как солнечная используется дополнительно.

Паровая воскотопка состоит из бака, который соединяется с помощью трубки или шланга с корпусным ящиком. Корпус содержит крышку, изготавливается из дерева. В нижней его части содержится съемная сетка из металла, через нее и стекает воск. В боковую часть корпуса вставлен шланг, через который подается пар. Для стока воска прибор оснащен краном. Внутри находятся плечики, на которые подвешиваются рамки.

Использование

В преобразовательный бак до половины наливается вода, под баком разводят огонь. Соты подвешиваются в корпус. По трубе пар подается в корпус, в результате чего соты начинают плавиться и превращаться в воск. Через сетку он стекает на дно и вытекает через краник. Иногда сетку заменяют жестяным противнем. Такие приспособления удобно использовать на маленьких и средних любительских пасеках.

Изготовление своими руками

Лучший вариант изготовления рамочной воскотопки своими руками — это применение электрический нагреватель, тэна. Нужно изготовить или найти прямоугольную или круглую металлическую емкость, желательно разъемную. Отлично подойдет старенькая пароварка. При помощи резьбы в нижней ее части закрепляется электрический тэн. Замечательно было бы сделать в емкости окошко, чтоб контролировать уровень воды. На дно устанавливается рамка с сеткой, которая становится своеобразным фильтром.

1. Воскотопка. 2. Парообразователь

На чертежах и фото вы можете ознакомиться с основными моментами изготовления. Паровая воскотопка своими руками — нет ничего проще для толкового пчеловодства!

Как можно догадаться по названию, солнечная модель работает от энергии солнца. Такой прибор состоит из корпуса, корытца для сбора воска и противня. Все изготавливается из белой жести. Можно сделать из дерева или фанеры ящик со стеклянной крышкой.

Применение

Проходящие через стекло солнечные лучи нагревают противень. Благодаря этому восковое сырье нагревается более 70 градусов. В результате этого воск и плавится, стекая в корытце. На краю противня размещается сетка, чтоб фильтровать продукт от мервы. Солнечные лучи должны падать на раму через стекло перпендикулярно. В результате, после такого процесса можно получить около 5 кг воска.

Изготовление своими руками

Сделать такую воскотопку своими руками проще простого! Нужно лишь найти подходящий деревянный ящик и накрыть его кусками стекла. Давайте немного усовершенствуем эту модель. Для начала мастерится ящик. Делается рама под стекло. Она изготавливается из дерева, закручивается саморезами. Крепятся держатели для противня и рамок. Остается вставить стекло и покрасить прибор.

1. Корпус. 2. Корыто. 3. Вытопленный воск. 4. Остекленная рама. 5. Противень. 6. Восковое сырье. 7. Бобышка. 8. Основание

На этих чертежах и фото вы можете ознакомиться с основными деталями и размерами устройства.

Центробежная

Растопить воск можно и с помощью центрифуги. Также она содержит парообразователь. Продукт загружается в целлофановые пакеты, они завязываются и равномерно размещаются по всей поверхности. При вращении ротора в центрифугу подается пар. Способ хоть и простой, но очень удобный.

Электрическая

Такое приспособление пчеловодства совмещает в себе работу от солнца и электрического нагрева. Ведь иногда простых солнечных лучей недостаточно, да и погода может не всегда позволить. Источник питания гарантированно продолжит свою работу, не отвлекая вас от дел.

Как сделать своими руками

Для изготовления электрической модели своими руками можно использовать сборные детали с различных приборов. Деревянная доска прекрасно послужит для основания. Для нагрева используется нагреватель кухонной плиты. Термоконтакт от утюга станет отличным решением во избежание перегревов. Под нагревателем укладывается и термоизолируется лист из алюминия. Над нагревателем располагается жестяная сетка. Воскотопка прикрывается стеклом.

Принцип плавления

В действительности принцип работы крайне прост и не вызывает особых сложностей. Вся процедура проходит поэтапно:

1. Сначала необходимо рамки с сырьем разместить во внутренней части воскотопки.
2. Затем поставить устройство на солнечное место — таким образом, мы усилим воздействие солнечной энергии на воск.
3. Солнечные лучи будут попадать на стеклянную поверхность и затем, усиливаясь в плане тепла, проникать внутрь.
4. Воск в сотах начнет плавиться и готовый продукт польется в специально установленную чашу.

В ходе процедуры пчеловоду необходимо быть предельно аккуратным и проводить работы только в перчатках. Корпус устройства может нагреваться до 90 градусов Цельсия!
