Обзор популярных моделей картофелекопалок и картофелесажалок для мини-трактора

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблока на вибрационной основе, нам пригодятся:

  •        Опорная конструкция — металлически швеллер;
  •        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
  •        Стальные или железные уголки из металлопроката;
  •        Стальные или железные прутья, желательно небольшого диаметра;
  •        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму, подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока — мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки

Важно то, что колеса нужно использовать с широкой шиной

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Характеристика, описание и цены

Цена за любую картофелесажалку зависит от того сколько вы планируете потратить на данное оборудование, и еще несколько пунктов:

  • оцените площадь, которую вам нужно засадить, ведь моделей картофелесажалок множество, одни подходят для засева небольших плантаций. А другие рассчитаны на крупные засевы;
  • перед покупкой навесного оборудования, стоит внимательно посмотреть какое крепление у вашего трактора, потому что крепления на навесе и тракторе могут разниться;
  • стоит оценить и работоспособность выбранной картофелесажалки, при каком темпе она сможет работать, выносливость очень важна особенно при больших объемах.


Дополнительные функции

Стоимость картофелесажалок разнится, и зависит от количества встроенных дополнительных функций. Начинается с бюджетных вариантов и заканчивается дорогими моделями с встроенными распределителями удобрений и прочих витаминно-минеральных добавок.

Старайтесь покупать спецтехнику напрямую у производителей, тогда ценовой накрутки на оборудование не будет.

Модели картофелесажалок, которые нам предлагают производители сельскохозяйственной техники:

  • Недорогой вариант для мини трактора 2 MBS-1, у этого агрегата довольно хорошие технические данные для работы на небольших хозяйствах, стоимость – 17 000 – 19 000 рублей.
  • Модель Л – 201 (подробнее тут), дорогая, но зато оснащена объемной емкостью для картофеля и дополнительными автоматическими регулировками, для удобства работа оборудования, стоимость такой техники – 79 500 – 81 000 рублей.
  • Если площадь пашни большая, то необходима картофелесажалка как минимум за 400 000 рублей.
  • Ну а если у вас промышленное предприятие, то здесь подойдет только четырехрядная модель класса S-супер, с гидравликой при подъеме бункера с картофелем, стоит она, начиная от 550 000 р.


S-супер

Выбирая себе картофелесажалку, обратите внимание на мощность трактора, к которому приобретаете навесной агрегат. Если мощность мала, то при большом весе агрегата, трактор ее просто не потянет

В этом случае есть варианты компактных и легких моделей:

  • Модель украинского производства КСЦ – 3, главный плюс этой картофелесажалки ее вес – 73 кг, а утянет ее даже мотоблок.
  • Модель Синтай 2 СМ-1, тяжелая и оснащенная дополнительными опциями, способная обрабатывать довольно большие площади земли.

Синтай 2 СМ – 2 вес этой картофелесажалки от 200 кг.

В дополнительное оснащение входит:

  • вспашка земли и ее уплотнение;
  • разрыхление почвы;
  • распределение удобрений в радах.

Модель ASK – 2, автоматическая система посадки дополнительно снабжена окучником Tehnos, который заравнивает ряды после посадки. Модель 2СМ-1 благодаря малому весу, подходит для болотистых и вязких земельных участков.


ASK-2

Модель GL 30-ECO, удачное решение, если земля каменистая и твердая, благодаря большому весу, обрабатывать агрегат будет без проблем. Модель SK 2-130, тяжелая оснащенная коваными колесами, подходит для плотной сухой почвы. Перед выбором картофелесажалки смотрите не только на ее вес и характеристики, но и на колесную базу и дорожный просвет, потому что у почвы тоже есть свои свойства, она бывает:

  • мягкая;
  • рыхлая;
  • болотистая;
  • сухая;
  • твердая;
  • каменистая.

Некоторые землевладельцы размышляют, какая картофелесажалка лучше: автоматическая или полуавтоматическая.

Что ж давайте рассмотрим и тот и другой вариант.


Полуавтоматическая картофелсажалка

Полуавтоматическая модель требует обязательного присутствия помощника тракториста, так как нежно регулировать процесс распределения картофеля и минеральных удобрений.

Работа, конечно, идет быстрее, так как водителю не нужно отвлекаться и регулировать процесс, но обязательное наличие оператора это минус. Агрегат подойдет небольшим хозяйствам, где могут помогать ваши члены семьи. Автоматическая модель подходит для крупных хозяйств, где на каждую единицу техники выделен один человек.

Вам нужно только присоединить и отрегулировать настройки. Главное не забывайте вовремя досыпать семена картофеля.

Самодельная картофелекопалка

Если вы не желаете тратить деньги на заводское навесное оборудование, можно оснастить мини-трактор самодельной картофелекопалкой. Сразу стоит отметить, что браться за изготовление такой конструкции рекомендуется, только заготовив предварительные чертежи и эскизы. Чертежи вам помогут точно определить количество материала и рассчитать тяговое усилие.

Лучше доверить выполнение этой работы, человеку с техническим образованием. Заготовив чертежи, можно приступать к сборке навесного оборудования на мини-трактор.

Для начала, необходимо изготовить раму. Необходимо взять металлический уголок или швеллер. Части рамы свариваются между собой при помощи электросварки. Затем из листа металла или куска водопроводной трубы изготавливают главную рабочую плоскость – лемех.

Эта деталь предназначена для вскрывания почвы. Некоторые фермеры крепят лемех к раме элеватора сваркой. Это ошибка, такой нож долго не прослужит, ведь на него приходится основная нагрузка. Оптимальным вариантом будет резьбовое соединение.

Сам элеватор крепится к раме под углом. Для этого из стального профиля делается «стакан» с втулками. Втулки соединяются между собой валами, сделанными из высокопрочной стали. На шпонки валов устанавливают зубчатые колёса со ступицами.

Картофелекопалка для минитрактора: виды, самостоятельное изготовление

Если в Вашем хозяйстве есть картофелесажалка для минитрактора, то, скорее всего, Вам захочется еще больше оптимизировать свой труд во время уборки урожая. В этом Вам поможет картофелекопалка для минитрактора, которую также можно изготовить самостоятельно. При больших площадях и хорошем урожае такое навесное оборудование просто необходимо.

Картофельные копалки помогают не только быстро и качественно собрать урожай, при выкапывании клубней с их помощью картофель дополнительно очищается от грязи и земли, что немаловажно для хранения урожая. Современные картофельные копалки для минитрактора есть нескольких типов

Они немного отличаются устройством и принципом работы. Ознакомимся с особенностями и плюсами каждой из них

Современные картофельные копалки для минитрактора есть нескольких типов. Они немного отличаются устройством и принципом работы. Ознакомимся с особенностями и плюсами каждой из них.

Виды и особенности картофелекопалок

В общих чертах устройство картофелекопалки на минитрактор состоит из рамы, подрезающих ножей, решетки, сцепного устройства и колес.

По принципу работы картофелекопалки разделяют на 3 группы:

  1. Универсальные (простые) картофелекопалки. Конструкция состоит из лопаты для подрезания и зубцов. Приподнимая слой земли на глубину около 25 см, копалка извлекает картофель на поверхность, немного очистив его от налипшего грунта. Самый простой и недорогой вариант картофелекопалки.
  2. Грохотная копалка (вибрационная). Состоит из подрезающего ножа и вибрационной решетки, на которую попадает картофель. На этой решетке он быстро и качественно очищается от грязи и песка. Очищенный картофель откидывается в сторону, его сразу можно собирать и определять на хранение.
  3. Ленточная (транспортерная) копалка. Имеет немного более сложное устройство, чем предыдущий тип. Вместо вибрационной решетки картофель попадает на подвижную ленту, с помощью которой он очищается и откидывается в сторону.

Неоспоримыми плюсами и преимуществами картофелекопалок для минитрактора можно назвать:

  • максимально эргономичный и продуктивный процесс труда, с экономией Ваших сил и времени;
  • картофель очищается в процессе уборки и сразу же становится пригодным для хранения;
  • возможность выбирать оптимальные настройки данного оборудования для условий труда на Вашем участке;
  • использование копалки и для уборки других видов корнеплодов (например, для свеклы или чеснока);
  • копалка может быть использована на больших площадях, ее работа не зависит от погодных условий.

Как сделать картофелекопалку для минитрактора своими руками?

Изготовить самодельную копалку к минитрактору можно при наличии необходимых инструментов, навыков и материалов. Это достаточно выгодный вариант, поскольку заводские конструкции зачастую дорогостоящие. Также перед началом работы целесообразно создать чертежи и обозначить на них размеры будущей конструкции – так Вам будет проще работать.

Из инструментов и материалов Вам понадобятся:

  • сварочный аппарат;
  • болгарка;
  • набор ключей;
  • молоток;
  • дрель;
  • инструменты для измерения;
  • швеллер №8;
  • арматура диаметром 1 см;
  • металлические трубы, квадратный металлопрофиль, пластины и уголки;
  • колеса.

Из металлических труб варится рама необходимого размера. Поперек рамы недалеко от краев привариваются 2 отрезка квадратного металлопрофиля для крепления регулировочных механизмов. По бокам рамы привариваются стойки. К крайним стойкам в виде треугольника привариваем швеллер – к этой конструкции потом будет крепиться подкапывающая лопата.

Лемех-подкапыватель вырезают из листа металла и придают ему нужную форму. Крепиться к остальной конструкции он будет болтами. Он должен быть немного заточен для лучшего подкапывания. Но не слишком, чтобы не разрезать клубни картофеля при подкапывании. Далее нарезаем болгаркой арматуру необходимой длины и привариваем ее к стойкам. В самом конце крепим ось и колеса. Должен получиться примерно такой агрегат:

На видео продемонстрирована работа подобной самодельной копалки к минитрактору:

Транспортерная картофелекопалка

Транспортерные (конвейерные) картофелекопалки делают как большими, так и совсем миниатюрными. Картофельные клубни и грунт взрыхляют ножом-плугом. Срезанный материал поступает на движущуюся ленту и сепарируется.

Лента представляет собой решетку из металлических прутьев или трубок, расположенных параллельно друг другу. Они закреплены в подвижном ободе конвейера (цепи). Транспортерную ленту также изготавливают из стальной сетки и резины на тканевой основе. Грунт просыпается вниз через решетку или отверстия, картофель перемещается на пашню, либо в приемный бункер.

Копалка с транспортерной лентой имеет широкий нож, который подрезает почву на 10-18 см. Поэтому потери урожая при ее использовании составляют не более 2-5%. Нож вырезается из толстого стального листа и крепится к раме на тяги и болты.

Самостоятельное изготовление транспортерной картофелекопалки возможно при наличии опыта подобных работ. Агрегат можно сделать, изучая схемы работы заводских машин подобного типа.

Существует множество конструкций транспортерных картофелекопалок, каждый мастер вносит в изделия новые элементы и усовершенствования. Процесс создания конвейерной копалки включает следующие шаги.

  • Сварка рамы (каркаса) из стального профиля квадратного сечения и уголков.
  • Изготовление из листовой стали ножа-лемеха.
  • Установка в каркас валиков или колес для транспортерной ленты.
  • Сборка конвейерной ленты из цепи, стальных прутьев, другого материала.
  • Монтаж кронштейнов и креплений для редуктора и зубчатой передачи.
  • Установка в каркас транспортерной ленты и механизмов.
  • Установка на каркас ножа (лемеха) и колес.

Принцип работы

Перед тем, как поговорить о принципе работы картофелесажалки, расскажем о ее преимуществах. Эта техника помогает оперативно засадить большую площадь. Весь посадочный материал закладывается на одинаковой глубине. Ряды получаются ровными, а ширина между кустами одинакова. Это облегчает уход за всходами, и делает возможным использование специализированной техники при сборе урожая.

В целом, все картофелесажалки для мотоблока схожи между собой. Они оснащены бункером, в котором находится посадочный материал. Он может быть прямоугольной или конусообразной формы. К каркасу прикреплены колеса, помогающие агрегату передвигаться по грунту. Они являются миниатюрным аналогом тракторных колес. К конструкции прикреплен плуг и дисковый окучиватель. Некоторые модели оснащены дополнительным бункером для подачи удобрения.

Что касается принципа действия, то картофелесажалка для мотоблока выполняет поочередно несколько задач. Устройство любой картофелесажалки одинаково. Отличаются размеры агрегатов и функциональные возможности. При помощи плуга (сошника), создается в грунте борозда определенной глубины. Затем, размещается в сделанную борозду посадочный материал с определенным интервалом. После этого при помощи окучника борозда закрывается землей. Иными словами, картофелесажалка совмещает в себе 3 типа навесного оборудования. Некоторые модели перед заделкой грунта помимо посадочного материала укладывают в борозду удобрение.

В зависимости от его производительности

  • легкая
  • средняя
  • тяжелые
  • сверхтяжелая

К легким относятся небольшие устройства, которые за один подход высаживают 1 ряд картофеля.

Средние устройства использовать можно с мотоблоком или мини-трактором. Многие из них одновременно высаживают 2 ряда картошки.

Тяжелые и сверхтяжелые конструкции рассчитаны на посадку порядка 4 и 6 рядов картофеля одновременно.

Разновидности по принципу работы

В зависимости от оснащенности и конструкции, картофелекопалки бывают таких видов:

Веерная – используется для сбора урожая на дачах и огородах. Конструкция примитивная: к окучнику, рыхлящему землю, приварены прутья в форме веера. Слой почвы поднимается наверх, клубни попадают на прутья, где отряхиваются и укладываются поверх земли.

Барабанная – имеет усложненную конструкцию в виде подрезающих ножей, решетки и барабана, где непосредственно и происходит очищение клубней от лишней земли. Может использоваться на любых типах почв

Из недостатков важно отменить высокий процент поврежденных корнеплодов, за счет механического воздействия решетчатого барабана.

Вибрационная (грохотная) – очищение картофеля от земли осуществляется за счет вибраций агрегата. К недостаткам относят необходимость задействования ручного труда по сбору корнеплодов, так как решетчатая конструкция не предусматривает транспорт картофеля в подготовленную емкость

Используется для небольших сельскохозяйственных угодий. Сложна в управлении.

Транспортерная – имеет одно из самых сложных конструктивных строений. Спереди расположенный лемех подрезает слой почвы с картофелем и подает его на транспортерную решетчатую основу, где корнеплоды проходят очистку. При обработке полей с сорняками, высока вероятность засорения транспортера и остановка его движения.

Что касается типа конструкции, то картофелекопалки бывают двурядные и однорядные. В первом случае есть возможность за один проход мини-трактора обрабатывать сразу два ряда картофеля. Однорядные агрегаты больше подходят для обработки огородов с небольшой площадью.

Какую картофелекопалку для мини-трактора выберете Вы?

ОдноряднуюДвурядную

Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

  • транспортерные;
  • грохотные;
  • универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

  • подхватывание земли и ее подача на специальный стол;
  • просыпание почвы через щели под влиянием вибрирующего стола;
  • высыпание клубней с противоположной стороны на почву.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

  • высадку клубней;
  • подъем целины;
  • окучивание растений;
  • сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

Самостоятельное изготовление картофелекопалки

Наиболее удобной качественной моделью будет вибрационная картофелекопалка для минитрактора. В этом разделе приводится инструкция по её изготовлению. В процессе самостоятельного создания этого агрегата нужно учитывать, что долговечность механизма обеспечивается качеством используемой стали и прочностью соединений. Последнее может достигаться болтовыми соединениями или сварочными.

Рама

Основой, на которой нужно будет закрепить всю конструкцию в этом устройстве, является прямоугольная рама. Её делают из трубы квадратного сечения 4 на 4 см. Её сваривают таким образом, чтобы получился прямоугольник размером 80 на 100 см.

На этой раме нужно установить крепления, идущие вниз. На них будут прикреплены лемех, вибрационная решётка и держатели для колёс. Сверху на ней будет установлен механизм, который будет обеспечивать вибрацию корзины.

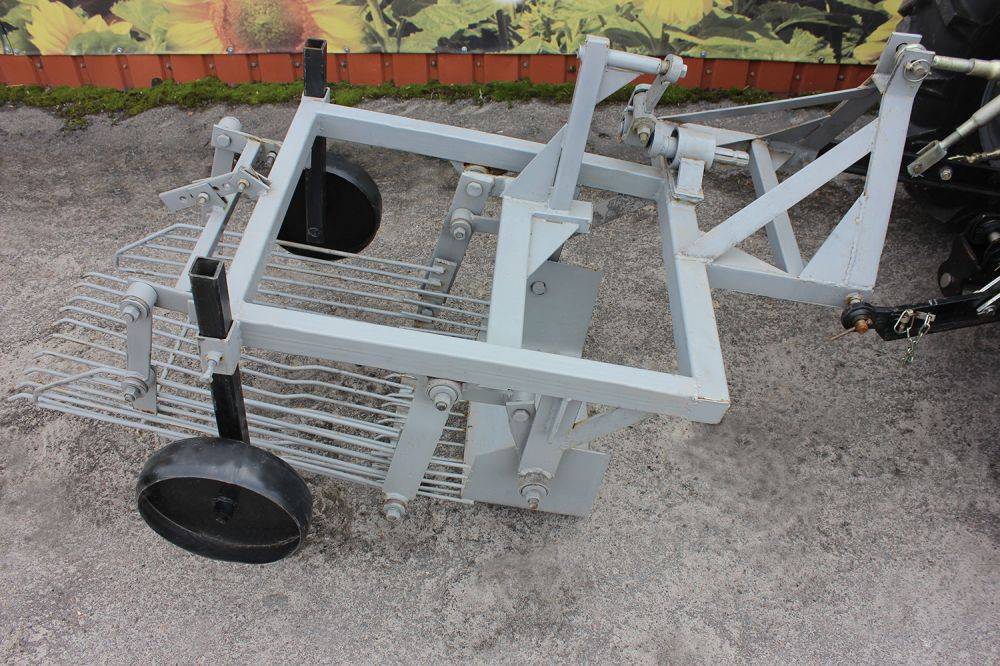

Самодельная картофелекопалка

Лемех

Этот нож будет поднимать в корзину картошку, перемешанную с землёй, предназначенную для обработки. Крепления для него находятся по бокам в передней части рамы. Лемех обычно представляет собой полосу крепкой стали, которую необходимо согнуть соответствующим образом. При этом середина должна быть расположена горизонтально, края – смотреть вверх. Передний край лемеха должен быть хорошо подточен.

Колёса

Здесь они являются не только средством передвижения, но и позволяют настроить глубину погружения лемеха. Ступицы присоединены к вертикальным металлическим трубам сечением 3 на 3 см.

К задней части рамы с боков приваривается два квадратных отрезка трубы, расположенных вертикально. Сечение у них должно быть 4 на 4 см. Вертикальные стойки от колёс продеваются в эти трубы и фиксируются с помощью болтов. Колёса находятся на оси, которая, кроме них, больше ни к чему не присоединена.

Если у владельца есть желание увеличить глубину, на которой работает лемех, то для этого достаточно сдвинуть вертикальные стойки колёс немного вверх. Если потребуется уменьшить такую глубину, то высоту колёс нужно будет откорректировать в противоположном направлении.

Обратите внимание! Желательно приготовить для работы хотя бы две пары колёс. Первая из них должна быть на резиновом ходу. Она подойдёт в том случае, если придётся работать на мягкой или влажной почве

Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая

Она подойдёт в том случае, если придётся работать на мягкой или влажной почве. Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая.

Сетка

Она состоит из металлических прутьев, расположенных параллельно друг другу. Расстояние между ними таково, чтобы между ними не могли выпасть картофелины. В сетке прутья расположены параллельно направлению движения. В поперечном направлении они скрепляются узкими стальными полосками, к которым прутья должны быть приварены. Их края изогнуты вверх и крепятся к специальным держателям, которые присоединены к механизму, обеспечивающему вибрацию корзины.

Сетка для картофелекопалки

Сцепление с минитрактором

Спереди к раме при помощи сварки прикрепляется механизм, предназначенный для присоединения к минитрактору в качестве подвески.

Вибрационный механизм

К нему подсоединена корзина. Вибрация обеспечивается вращением небольшого диска с перпендикулярно установленным на нём стержнем. Диск вращается, стержень обеспечивает движение корзины вверх и вниз. Чем выше скорость вращения, тем более интенсивная вибрация.

Этот диск, как предусматривает чертёж, присоединён через переходный механизм к большому колесу, которое находится сбоку от рамы. Оно соединено резиновым шкивом с мотором минитрактора, который таким образом обеспечивает вибрацию.

Важно заметить! Если будут установлены дополнительные крепления для увеличения прочности механизма картофелекопалки, то это сделает данное устройство более надёжным и долговечным. Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу. Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты

Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты

Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу. Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты.
