Компактный, но незаменимый трактор МТЗ-320

Описание моделей

Минитрактор МТЗ 320 — универсальная модель колесного трактора, обладающая широким спектром технических возможностей. Мини трактор предназначен для применения в сельском и коммунальном хозяйствах, промышленности, строительстве. Техника успешно применяется в сочетании с полунавесными и навесными устройствами. МТЗ 320 относится к 0,6 тяговому классу.


Минитрактор МТЗ 320

Привод у агрегата передний. МТЗ 320 оснащен дизельным, трехцилиндровым, четырехтактным двигателем марки LDW 1603/B3 производства эстонской компании Lombardini.. Мощность мотора мини трактора составляет 26,5 лошадиных сил, рабочий объем 7,12 л. Тип охлаждения — водяной. Конструкция мотора закрытая, с открывающимся вперед капотом. Такое расположение позволяет уберечь его от пыли, сырости и накопления влаги.

Минитрактор Беларусь МТЗ 321-й, как и его предшественник, также принадлежит к 0,6 тяговому классу. Благодаря своим компактным размерам трактор способен уместиться даже на малых территориях, успешно выполняет всю работу с почвой в теплице.


Минитрактор Беларусь МТЗ 321

Обе модели, и МТЗ 320-й, и МТЗ 321-й комплектуются похожими запчастями, при необходимости возможна замена запчасти на одной модели с использованием запчасти от другой.

Двигатель минитрактора МТЗ 321 дизельный, мощностью 36 лошадиных сил. Эта модель также от эстонского производителя LOMBARDINI, тип двигателя — LDW 1603/B3, с водяным охлаждением.

Назначение минитракторов МТЗ 320 и МТЗ 321:

  • использование в теплицах, оранжерейных комплексах;
  • сельскохозяйственные работы;
  • заготовка кормов для скота;
  • покос травы и сбор сена;
  • посев зерновых;
  • выкапывание картофеля;
  • посадка картофеля;
  • предпосевная обработка земли;
  • вспашка сложных почв, в том числе и целинных земель;
  • окучивание;
  • работа на междурядьях;
  • транспортировочные работы;
  • сбор урожая, перевозка урожая;
  • уборка снега с помощью такой техники, как снегоуборщик;
  • популярно использование мини тракторов в качестве транспортных средств при проезде на небольшие расстояния (например, в пределах села или большого поля).


Минитрактор МТЗ 320

Технические характеристики БЕЛАРУС-320

Модель комплектуется пневматическими шинами низкого давления. Колея может изменяться: для этого необходимо переставить колеса и повернуть их на 180°. Тип рулевого управления — гидрообъемное. Питание поступает из гидронасоса, установленного на двигателе. Угол наклона и высота рулевой колонки регулируются.

Несколько слов о тормозах. Они являются дисковыми, работают в масле, управление — механическое. Производитель предусмотрел раздельные тормоза для обоих задних колес.

Номинальное тяговое усилие 6,5 кН
Наименьший радиус поворота при минимальной колее 3,7 м
Максимальная глубина преодолеваемого брода 0,45 м
Скорость движения (передний ход) 25,2 км/ч
Скорость движения (задний ход) 13,3 км/ч
Число передач 16/8

Особенности

Главной отличительной особенностью конструкции считается его компактность в сочетании с функционалом. Именно она позволяет эксплуатировать агрегат в маленьких помещениях, складах и теплицах.

Показатель выброса токсических компонентов и вредных соединений укладывается в рамки международных экологических требований.

Стандартная комплектация предполагает наличие переднего навесного оборудования и балластного веса, сцепляющие шланги, кронштейн с набором муфт.

Способен выполнять задачи в агрегате с прицепами и навесными устройствами в любой сфере сельскохозяйственной деятельности, строительства и частного подсобного фермерства.

Двигатель

Малогабаритный трактор Беларус комплектуется двигателем, потребляющим дизельное топливо, модельного ряда LDW 1603/В3 с механизмом самопроизвольного впрыска горючего. Производителем данного типа моторов являются известные предприятия компании Lombardini, филиалы которой находятся в Эстонии и Словакии.

Характеризуется достаточно высокими мощностными характеристиками (36 л/с), не свойственными аналоговым моделям минитракторов данного типа от других изготовителей. Средняя рабочая емкость – 7,1л.

Мотор представляет собой трехцилиндровое устройство с 4–тактным механизмом. Имеет жесткую спайку с остовом спецагрегата. Сверху защищен капотом с передним принципом открытия. Это надежно оберегает двигатель от попадания внутрь модели частиц пыли, фрагментов грязи и мусора.

Конструктивные особенности мотора делают его достаточно экономичным, простым и удобным в использовании.

Об особенностях эксплуатации бульдозера Т-330 узнаем в следующем обзоре. В следующей статье дано описание трактора Кейс Пума 210.

Ходовая часть и трансмиссия

На Беларус-320 монтирована механическая схема трансмиссии. 24 автономных и независимых друг от друга режима функционирования обеспечивает коробка переключения передач ступенчатого типа – восемь задних скоростей и 16 передних.

В наличии специальный редуктор, обеспечивающий плавное снижение хода. Это крайне необходимо в процессе выполнения задач, связанных с повышенной тяговой мощностью.

У минитрактора установлен передний привод. Агрегат способен самостоятельно регулировать ширину колеи.

Передний мост – портального типа, характеризуется дифференциалом с автофиксацией и устройством свободного хода храпового принципа. Задний мост имеет дифференциал, который блокируется в принудительном порядке.

Тормозная конструкция сделана в развальной версии – позволят автономно тормозить как правым, так и левым колесом.

Задний вал мощностного отбора имеет два режима скорости. Он контролирует функционирование навесного оборудования. Комплектация предусматривает по желанию клиента возможность дополнительной установки переднего ВОМ.

Рабочее место

Исходя из индивидуальной версии модельного ряда, трактор МТЗ–320 производится как кабиной, рассчитанной на одного оператора, так и дополнительным тентом с усиленным корпусом безопасности.

Выполненная из качественного металлического сплава, кабина водителя имеет прекрасные звукоизолирующие характеристики и надежно защищает внутреннее пространство рабочего места от постороннего внешнего шума.

В наличии отопительная система и кондиционер. Кресло оператора и колонка руля способны выгодно менять конфигурацию — для обеспечения водителю максимально комфортных условий труда.

У рулевого управления гидрообъемный принцип работы. Впереди, на удобном расстоянии находится панель управления дополнительно установленными навесными устройствами.

Панорамное остекление кабины хорошо открывает обзор и обладает высокоэстетичными качествами, приравнивая модель к лучшим европейским аналогам в своем классе спецтехники и компактного оборудования.

Гидравлика и гидрооборудование

За качественный функционал дополнительно установленного навесного оборудования ответственна гидравлика, работающая по раздельно–агрегатному принципу. Оптимально продуманная разработчиками схема монтажа дополнительных механизмов, данный компактный, и, казалось бы, не слишком выносливый, трактор, в состоянии поднимать грузы весом более тонны.

Его высокая мощность обеспечивается двухскоростным ВОМ. Кроме того, Беларус–320 имеет балластную массу 175 кг, необходимую для выполнения целого ряда задач.

Бесперебойную работу электрической чести техники гарантирует современный качественный генератор встроенного типа. От него запитаны все приборы освещения, находящиеся как в рабочей кабине, так и с внешней стороны агрегата, а так же большая часть дополнительных комплектующих устройств.

Требуемое напряжение – порядка 12 В.

Достоинства и недостатки

По многочисленным отзывам владельцев и механизаторов об опыте эксплуатация компактного трактора МТЗ 320 можно выделить следующие его достоинства и преимущества:

  • большое количество модификаций, которые позволяют подобрать трактор с требуемой специализацией;
  • высокая маневренность, обеспеченная компактными габаритами;
  • полный привод, обеспечивающий высокую проходимость;
  • хорошие тяговые качества, усиленные сцепные свойства, достигающиеся установленным двигателем и конструкцией трансмиссии;
  • универсальность;
  • надежные дизельные двигатели для МТЗ 320 всех модификаций;
  • наличие двухскоростного вала отбора мощности;
  • ремонтопригодность, обеспеченная доступностью запасных частей, простой конструкцией, подробной инструкцией по эксплуатации и руководством по ремонту;
  • возможность изменения ширины колеи повышает многофункциональность при выполнении сельхозработ;
  • наличие большого количества разнообразного дополнительного оборудования;
  • способность буксировки груженого прицепа массой до 1,1 тонны.

Кроме преимуществ у 320 МТЗ также отмечаются в отзывах и недостатки:

  • сложности запуска двигателя Ламборджини в холодный период;
  • периодически возникающие трудности при включении второй передачи;
  • повышенный износ шестерен в заднем мосту;
  • необходимость частой регулировки сцепления или смены диска сцепления.

Трактора тягового класса 1,4 КН

Машины данного тягового класса являются самым популярными в народном хозяйстве стран бывшего союза, составляют самую обширную линейку модельного ряда и успешно конкурируют на рынках дальнего и ближнего зарубежья. Трактора агрегатируется с различным навесным оборудованием с механическим и гидравлическим приводом, обеспечивая использование данных моделей в самом широком спектре работ. Первая техника вышеуказанного тягового класса МТЗ 50(52) стала основой для выпуска целой серии моделей.

Трактора МТЗ 80-82 с начала своего выпуска, включая свои специальные модификации МТЗ 80Х МТЗ 82Н, по сегодняшний день претерпели ряд технических обновлений, включая установку модернизированных двигателей Д 242, Д 243, Д 244, Д 245 и разновидностей конструкций КПП с постоянным зацеплением шестернёй и гидроуправляемым включением передач. Результатом глубокой модернизации МТЗ 80(82) является трактор марки МТЗ 100 и, МТЗ 102 соответственно, выпускаемый с 1984 года. Дальнейшее расширение модельного ряда тракторов данного класса обеспечило способность конкурировать на внешних рынках и соответствовать мировым стандартам учитывая развитие технологий.

Модель трактора МТЗМощность л/сДвигатель Диапазон скорости км/ч,

КПП вперёд/назад

180.182 Д 2431,9-34,5

18/4

282.182 Д 2431,9-34,5

18/4

39090 Д 243.11.94-34,3

18/4

49290 Д 243.11.94-34,3

18/4

5 92П89 Д 245.52,15-15,5

9/8

6 92П газодизель78ГД  243-13218/8
7 100(102)100 Д 2451,9- 35

16/8

8 62,2Lombardini LDW 2204T1,23-36,8

16/8

9 51057 Д-2441,45-26,8

9/2

10 51257 Д-2441,45-26,8

9/2

11 52062 Д-2421,45-26,8

9/2

12 52262 Д-2421,45-26,8

9/2

13 57057 Д-2421,45-26,8

18/4

14 57257 Д-2421,45-26,8

18/4

15 592.264.6 Д-242С1,45-26,8

14/4

16 82 Д-243.С1,9-34,3

18/4

171220.1122,4 Д-245.2S22,19-40

16/8

18 1221.2130 Д-243.С2,1-33,8

16/8

19 1221.2 газодизель123МТ05.14-50(Sinomach)2,1-33,8

16/8

201221.3131,7 Д 260.2S21,54-35

16/8

21 1221.2 сжиженный газ140 ГД 260.2-8461,54-35

16/8

2290084,3 Д245.43S22,78-39,9

14/4

231222.4136Д-260.2S3А1,98-39,44

16/8

241222.5136

Д-260.2S2

2,02-36,6

16/8

2592189 Д-245.51,8-35

18/4

26 92081 Д-2432,4-34,3

14/4

27920.384,3 Д245.43S22,78-39,9

14/4

28920.484,3 Д245.43S3А

Д245.43S3АМ

2,78-39,9

14/4

29 92395Д-245.5S21,8-38

14/4

30 95289 Д-245.5С2,1-30

14/4

31 89289 Д-245.52,6-33,8

18/4

32 82081 Д-2431,9-33,4

18/4

33 1021105 Д-2452,6-36,6

14/4

341021.3110 Д-245S22,6-36,6

14/4 синхронизированная

20/6 гидромеханическая

351021.4110 Д245S3А Д245S3АМ2,6-36,6

14/4 синхронизированная

20/6 гидромеханическая

361021.5110 Д245S3В2,6-36,6

14/4 синхронизированная

20/6 гидромеханическая

371021.6110 Д-245S42,6-36,6

14/4

38 1025 базовая105 Д-2452,3-37

14/4

391025.5110 Д-245S3В2,3-36,6

16/8

Видео: Трактор МТЗ 622 Беларус

Дизель обладает турбированным впрыском топлива. Тип охлаждения – жидкостный. Расход горючего при максимальных нагрузках составляет 329 г/кВт час. Объём топливного бака составляет 32 литра. Двигатель жёстко крепится к передней полураме.

Ходовая часть и трансмиссия

На МТЗ-320 Беларус устанавливается механическая трансмиссионная схема. Ступенчатая коробка переключения передач обеспечивает машине 24 рабочих режима: 16 скоростей вперёд и 8 назад.

У МТЗ-320 Беларус передний привод. Предусмотрена возможность изменять ширину колеи. Передний мост – портальный, состоит из дифференциала с автоматической блокировкой и механизма свободного хода храпового типа. Задний мост оснащён дифференциалом, который блокируется принудительно.

Мини-трактор МТЗ 320

Задний вал отбора мощности – двухскоростной. Он отвечает за работу дополнительного оборудования. По желанию заказчика, на мини-трактор может быть установлен и передний ВОМ.

Рабочее место

В зависимости от модификации, мини-трактор МТЗ-320 Беларус может выпускаться с одноместной цельнометаллической кабиной или с навесным тентом, усиленным каркасом безопасности.

Металлическая кабина обладает хорошей звукоизоляцией и защитой от шума. Установлены системы отопления и кондиционирования воздуха. Водительское кресло и рулевая колонка могут изменять свою конфигурацию, в зависимости от предпочтений тракториста.

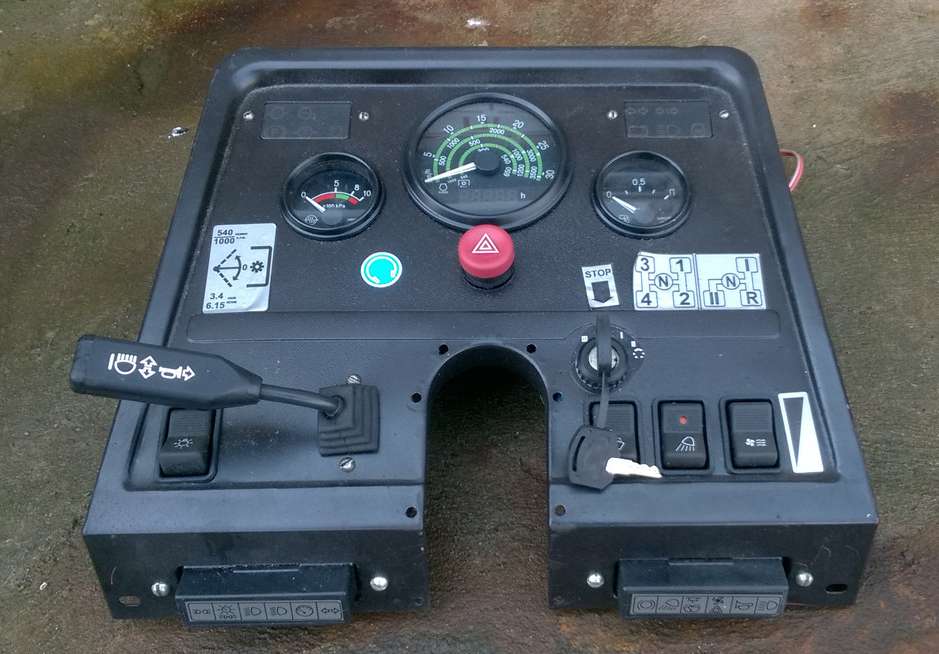

Рулевое управление – гидрообъёмное. На приборной панели расположена система управления навесным оборудованием. Кабина обладает панорамным остеклением и полностью соответствует мировым стандартам качества.

Мини-трактор МТЗ 320.4

Гидравлика и электрооборудование

За работу дополнительного оборудования отвечает гидравлическая система раздельно-агрегатного типа. Благодаря хорошо продуманной схеме крепления навесных механизмов и агрегатов, грузоподъёмность этого мини-трактора составляет 1 100 килограмм. Необходимая мощность передаётся через двухскоростной синхронный ВОМ.

Работу электрооборудования МТЗ-320 «Беларус» обеспечивает встроенный генератор. От него работают внешние и внутренние осветительные приборы, некоторые навесные агрегаты и другое оборудование. Для нормального функционирования всех приборов, постоянное напряжение должно составлять не менее 12 В.

Технические характеристики:

Масса1 720 кг
Длина/ширина/высота3 100/1 550/2 150 мм
Максимальная скорость вращения двигателя3 000 об/мин
Дорожный просвет320 мм
Поворотный радиус3,7 м
Вес балластного груза175 кг (поставляется опционально)

Видео: Фреза почвенная ФР-00010 на минитрактор Беларус МТЗ

МТЗ-320.3;
МТЗ-320.4;
МТЗ-320.5.

Существенных отличий между перечисленными машинами и базовой моделью нет. Последующие версии могут обладать большими габаритными размерами, повышенной мощностью и кабиной. Остальные технические характеристики остались неизменными.

Достоинства и недостатки

Трактора серии МТЗ-320 Беларус получились просто универсальными. Используя различное оборудование, которое, кстати, легко устанавливается и демонтируется, можно выполнять пахотные и уборочные работы, обрабатывать сельскохозяйственные культуры от вредителей подвозить корма на скотоводческие фермы.

Видео: Popular Videos – Погрузчик & Heavy equipment

Трактор может работать даже в узких междурядьях, причём выполнять не только статическую работу, но и маневрировать. Машина неплохо справляется с уборкой снега на улицах городов, выполняет специфические задачи на лесозаготовках.

Мини-трактор МТЗ 320

Технику применяют даже для сбора клюквы, низкое давление на грунт (320 кПа) и небольшой вес машины, обеспечивают ей хорошую проходимость даже на заболоченных грунтах.

В бочке мёда МТЗ-320 «Беларус» имеется огромная ложка дёгтя. Мини-трактор, откровенно говоря, недоработан. Гидравлическая система часто забивается и нуждается в очистке. Несмотря на жидкостное охлаждение двигателя, эстонский дизель практически не заводится при минусовых температурах.

Пахоту по твёрдым грунтам силовая установка тоже не осиливает. Не рекомендуется перегружать прицепы, которые крепятся к трактору – не выдерживают редукторы. Если трактор агрегатируется с погрузчиком, на передней полураме ослабевают крепёжные болты.

Можно отметить и слабую аккумуляторную батарею, и маленький топливный бак, при довольно большом потреблении горючего. При этом мини-трактор стоит в пределах полумиллиона рублей. С учётом имеющихся недостатков, цена кажется неоправданно завышенной.

Внимание, только СЕГОДНЯ!

Модификация

Удачная конструкция, технические характеристики позволили производителю создать на базе трактора, следующие специализированные модификации:

  1. МТЗ 320.4 М – комплектуется в отличие от штатного силового агрегата LOMBARDINI LDW1603 дизельным двигателем MMЗ-3LD (35,4 л. с.) и отключаемым передним мостом.
  2. МТЗ 320.5 – сертифицирован в соответствии с экологическими требованиями ЕВРО-3А, обеспечивая экспортный потенциал.
  3. МТЗ 320. Р – обладает открытой кабиной, повышенными тягово-сцепными качествами. Используется в коммунальном хозяйстве.
  4. МУ-320 – уборочная машина, укомплектована специальным гидрораспределителем и щеточным, плужным навесным оборудованием, необходимого для уборки территорий от мусора, снега, планировки грунта, засыпки ям, траншей, обладает сертификацией по стандарту ЕВРО-3А.
  5. МПУ-320 – погрузочно-уборочная машина, укомплектована спереди навесным погрузочным и задним щеточным спецоборудованием. Используется на уборочных, погрузо разгрузочных, земляных работах, при планировке территории, засыпки траншей, ям.
  6. МП-320 – погрузчик фронтальный, характеризуется установленным погрузочным передним оборудованием, используется на погрузоразгрузочных работах, перевозки грузов на небольшие расстояния, а также применяется при планировке площадок, засыпке различных ям, траншей, на работах по уборке территорий.

Базовая комплектация

Завод изготовитель в комплект своей поставки включает сам трактор, инструкцию по эксплуатации, гарантийный талон на 12 месяцев и паспорт самоходной машины.

МТЗ 320 и 321 может приводить в действие следующее навесное оборудование:

  • плуг (двух- и трехконутрный),
  • фреза,
  • плуг,
  • окучник,
  • снегоуборщик и отвал-лопата.

На видео обзоре представлена работа минитрактора Беларус МТЗ 320 с плугом:

Благодаря дополнительному навесному оборудованию мини трактора МТЗ 320 и 321 могут выполнять такие работы, как: вспашка, фрезерование и боронование легких почв; посадка, окучивание и выкапывание картофеля; покос сорняков; уборка снега; очистка улиц от грязи и пыли, а также перевозку грузов.

Навесное оборудование

Большой ассортимент навесного, полунавесного оборудования в сочетании с прицепными машинами позволяет применять трактор Беларус 320.4 в сельскохозяйственных, промышленных и коммунальных видах работ. трактор Беларус 320.4 М технические характеристики

  • Полуприцеп малогабаритный тракторный ПМТ-330
  • Косилка сегментно-пальцевая КС-Ф-1,6Б-4
  • Косилка роторная задненавесная Z173/ Z173/1
  • Картофелесажалка навесная 2-рядная автоматическая элеваторного типа Л-201
  • Картофелесажалка двухрядная s239
  • Картофелекопатель полунавесной 1 -рядный втулочно-роликовый / на прорезиненных ремнях Л-651/Л-651-01
  • Картофелекопатель навесной 1-рядный КТН — 1Б
  • Картофелекопатель однорядный Z-655
  • Картофелекопатель однорядный
  • Борона дисковая навесная БДН (1.6/1.8)
  • Борона сетчатая навесная БС-4
  • Борона двухсекционная навесная дисковая U363/U363/1
  • Культиватор навесной KHC-1,7
  • Культиватор-окучник навесной КОН-1,4
  • Культиватор U473/ U473/1
  • Окучник чизельный ОЧ-1,4
  • Окучник навесной трехкорпусный Р-475 / Р-475/1
  • Плуг 2-корпусный, навесной Т-101/Л-101
  • Фреза садовая ФС-1,2/(1,5)/(2)
  • Фреза навесная U540/ U540/3
  • Агрегат комбинированный почвообрабатывающий навесной двухрядный U724/1 / U724/3
  • Опрыскиватель навесной штанговый (в базовой комплектации) Зубр НШ «Фермер»
  • Опрыскиватели навесные с гербицидной штангой (в базовой комплектации) ЗУБР НШ «ГЕРБИ/ДС-2» (Г/ДС-2)
  • Опрыскиватель навесной вентиляторный (в базовой комплектации) Зубр НВ
  • Опрыскиватель прицепной вентиляторный Зубр ПВ
  • Опрыскиватель полевой навесной Р329/ Р329/2
  • Опрыскиватель полевой прицепной Р329/10
  • Рассеиватель минеральных удобрений RNZ 200
  • Грабли-сеноворошилки PZ-204/205
  • Бур БС-500
  • Раздатчик кормов малогабаритный РКМ-2
  • Реверсивный очиститель навозного прохода
  • Тележка садовая для транспортировки контейнеров TTK-3

Устройство и особенности эксплуатации

Беларус 320 имеет колесную формулу 4 на 4, причем задние колеса заметно больше передних. Кабина находится в задней части машины, капот, закрывающий основные узлы – в передней части. Привод техники распределен на все колеса, за счет чего возможности модели при буксировке или сложных погодных условиях повышаются.

Ходовая часть представлена направляющими, ведущими передними и задними колесами. Специальный механизм позволяет менять ширину колеи.

Трансмиссия Беларус 320 является механической ступенчатой с 24 передачами (16 вперед, 8 назад). В состав коробки входит понижающий редуктор, обеспечивающий большое количество скоростей. Выбирать и переключать режимы редуктора разрешается только при неработающем двигателе и остановленном тракторе. В качестве сцепления используется сухая однодисковая фрикционная муфта.

Передний мост портального типа является ведущим и включает 3 части. Для него характерны свободный ход храпового механизма и самостоятельная блокировка дифференциала. Он крепится на полураму и прекращает работу после остановки муфты сцепления. Задний мост служит для передачи мощности от силовой установки за счет 2-скоростного привода. Данный элемент является составным и имеет принудительную блокировку дифференциала.

Основные тормоза техники – дисковые раздельные для правого и левого колес (работают в масле). Стояночные тормоза представляют собой основные тормоза, зафиксированные посредством отдельного рычага.

На Беларус 320 устанавливается раздельно агрегатная гидравлическая система, объединенная с гидросистемой рулевого управления. Она используется для работы с гидрофицированными, навесными и полунавесными устройствами. Агрегатирование трактора с дополнительным оборудованием и машинами выполняется посредством специальных тягово-сцепных приспособлений. Предельная грузоподъемность нижних тяг составляет 750 кгс, производительность насоса – 16 л/мин.

Управление машиной осуществляется при помощи гидрообъемного оборудования. Положение руля оператор может настраивать по высоте и наклону. Гидронасос системы монтируется на моторе, что облегчает его обслуживание.

Электрическая составляющая представлена генератором на 630 Вт, аккумулятором на 88 Ач и пусковым механизмом со стартером.

Основание кабины крепится на остове трактора. Установка выполняется с использованием виброизоляционных элементов, что увеличивает комфорт в салоне. Кабина является герметизированной и оборудуется специальным защитным тентом-каркасом или дугой безопасности.

Компоновка кабины определяется комплектацией машины. В базовом исполнении модель оснащается рабочим местом оператора с регулировками по расположению и массе, солнцезащитным козырьком, аптечкой, зеркалами заднего вида и информативной приборной панелью. В салоне устанавливаются системы отопления и вентиляции. Рулевое управление имеет гидроусилитель, облегчающий работу водителя. Основные органы находятся вместе в функциональных областях. Педали управления тормозами и сцеплением устанавливаются в зоне, удобной для оператора. Справа от водителя располагаются органы управления гидравлической системой.

В качестве опционального оборудования для модели Беларус 320 предлагаются:

  • пневматический привод тормозов для прицепа;
  • передний вал отбора мощности;
  • дополнительные грузы для передней части, обеспечивающие улучшение тяговых показателей и устойчивости;
  • буксирная вилка для работы с прицепом;
  • передняя навесная система.

Беларус 320 считается одним из наиболее надежных тракторов малого класса. Однако перед полноценной эксплуатацией рекомендуется выполнить следующие операции:

  • проверить крепеж элементов и деталей (особенно рулевого управления, сигнализации, ходовой части, ПВМ, осветительных приборов и трансмиссии);
  • убедиться в правильной работе гидронавесной системы. После проверки уровня масла в баке, осмотреть места крепления прицепного и навесного оборудования;
  • проверить уровень незамерзающей жидкости в охлаждающей системе (должен быть на предельном уровне – соответствующая отметка на баке);
  • проверить наличие ограждающих кожухов на вращающихся элементах.

Технические характеристики

МТЗ-320 — это минитрактор белорусского производства, который выпускает РУП Минский тракторный завод. Машина обладает достаточно широким спектром применения: трактор можно задействовать в сфере сельского хозяйства, коммунальных служб, а также в строительстве и дорожных работах.

Двигатель

В качестве силовой установки, на мини-трактор устанавливается четырёхтактный дизельный двигатель LDW 1503 NR. Этот силовой агрегат производится в Эстонии под маркой Lombardini. Двигатель выдаёт 36 лошадиных сил при рабочем объёме в 7,2 литра.

Дизель обладает турбированным впрыском топлива. Тип охлаждения – жидкостный. Расход горючего при максимальных нагрузках составляет 329 г/кВт час. Объём топливного бака составляет 32 литра. Двигатель жёстко крепится к передней полураме.

Ходовая часть и трансмиссия

На МТЗ-320 Беларус устанавливается механическая трансмиссионная схема. Ступенчатая коробка переключения передач обеспечивает машине 24 рабочих режима: 16 скоростей вперёд и 8 назад.

Присутствует редуктор для уменьшения хода. Это позволяет выполнять работы, требующие большой тяговой мощности. Мини-трактор может передвигаться со скоростью 25 километров в час.

У МТЗ-320 Беларус передний привод. Предусмотрена возможность изменять ширину колеи. Передний мост – портальный, состоит из дифференциала с автоматической блокировкой и механизма свободного хода храпового типа. Задний мост оснащён дифференциалом, который блокируется принудительно.

Тормозная система дискового типа выполнена в раздельном варианте. Можно раздельно тормозить правым и левым колесом.

Задний вал отбора мощности – двухскоростной. Он отвечает за работу дополнительного оборудования. По желанию заказчика, на мини-трактор может быть установлен и передний ВОМ.

Гидравлика и электрооборудование

За работу дополнительного оборудования отвечает гидравлическая система раздельно-агрегатного типа. Благодаря хорошо продуманной схеме крепления навесных механизмов и агрегатов, грузоподъёмность этого мини-трактора составляет 1 100 килограмм. Необходимая мощность передаётся через двухскоростной синхронный ВОМ.

Гидросистема предназначена для управления навесными, полунавесными и гидрофицированными прицепными сельскохозяйственными машинами и состоит из маслобака 5 с фильтром, насоса 4 с приводом включения, гидравлического распределителя 3 с замедлительными клапанами 6, силовых цилиндров 1, задних выводов 2, маслопроводов и арматуры.

Распределитель Р80 – 3/1 – 121 – 3Гг (рис. В49) предназначен для направления потока масла от насоса в соответствующую полость гидроцилиндров и исполнительных механизмов, переключение потока масла на безнапорный перепуск его в бак, ограничения давления в системе и удержания навесного орудия или гидрофицированных рабочих органов прицепной машины в определенных положениях.

Он состоит из корпуса 6 с гидрозамками, двух крышек 3 и 7, трех золотников 1 и 4, перепускного клапана 5, предохранительного клапана 8, сферических рычагов 2, уплотнений, элементов крепления и других деталей. Все золотники гидрораспределителя имеют четыре позиции: “Подъем”, “Нейтраль”, “Опускание” и “Плавающее”.

Работу электрооборудования МТЗ-320 «Беларус» обеспечивает встроенный генератор. От него работают внешние и внутренние осветительные приборы, некоторые навесные агрегаты и другое оборудование. Для нормального функционирования всех приборов, постоянное напряжение должно составлять не менее 12 В.

Рулевая система

Рулевое управление (фото справа) – гидрообъемное, управляется при помощи гидронасоса рулевого управления. Руль регулируется под углом и наклоном, удобным для каждого водителя.

Рисунок 2 — Схема рулевого управления

Пояснение к схеме:

  1. Гидроцилиндр.
  2. Насос питания.
  3. Маслобак.
  4. Нагнетательный маслопровод.
  5. Сливной маслопровод.
  6. Маслопроводы гидроцилиндра.
  7. Маслопроводы гидроцилиндра.
  8. Рулевая колонка.
  9. Насос – дозатор.

Технические характеристики МТЗ-320

Трактор обладает уникальными показателями в своём классе. Это обеспечивается разработанной с нуля компоновкой и собственной конструкторской базой Минского завода:

Габариты (мм)3050*1550
Колесная база (мм)1690
Наименьший радиус поворота (м)3.7
Эксплуатационная масса с кабиной1720
Максимальная грузоподъёмность1100
Дорожный просвет (мм)320
Передние шины7.5*16
Задние шины12.4*16
Колёсная формулаПолный привод
ТормозаДисковый масляный тип

По данной сводке необходимы поясняющие комментарии:

  • Дорожный просвет считается до низшей точки мостов.
  • Радиус поворота может быть увеличен в зависимости от дорожного покрытия. Разворот на месте практически исключён.
  • Кабина быстро снимается при необходимости или устанавливается облегченный открытый вариант с крышей.
  • Применение шин увеличенного диаметра или ширины полностью исключено. Производители не оставили для этих целей соответствующих зазоров.

Также он обладает следующими дополнительными характеристиками:

  • Топливные бак вмещает 32 литра дизельного топлива.
  • Расход на выработку 1 кВт составляет 329 грамм в час.
  • Механическая коробка передач уникальна для класса, она имеет 16 передних и 8 задних режимов, позволяющих двигаться со скоростью от 1 до 25 км/ч.
  • Гидравлический усилитель руля поставляется по умолчанию.
  • Суммарная ёмкость масла в гидравлике около 10 литров.
  • Гидронасос прокачивает 16 литров жидкости в минуту.

Описание функциональных частей МТЗ-320

Модель получила белорусскую ходовую часть, а также ряд разработок от иностранных производителей.

Двигатель. На большинство моделей и модификаций устанавливается рядный трехцилиндровый агрегат мощностью 36 л.с. и объёмом 7.12 л. Он производится в разных странах на территории ЕС под торговой маркой Lombardini. Силовая установка работает на принципе прямого впрыска топлива к цилиндрам. Максимальный крутящий момент 97 Нм.

Рис. 2 – Двигатель Lombardini

  • Трансмиссия. Полностью механическая коробка передач имеет 24 режима. Дисковое сцепление позволяет двигаться назад со скоростью до 13 км/ч, но оно имеет малый коэффициент запаса прочности. Поэтому перегружать трактор при тяговых работах строго запрещено. В коробке имеется понижающий редуктор. Переключение его режимов в движении приводит к поломке.
  • Задний и передний мост. Передний мост при ведущей компоновке приводится в движение прямым вторичным валом коробки передач. Непосредственная передача усилия производится через дифференциал и храповик. Задняя ось содержит в своей конструкции базовую передачу и автоматически блокируемый дифференциальный механизм. Буксовка полностью исключена даже при чрезвычайно низком коэффициенте трения.
  • ВОМ (вал отбора мощности). Двухскоростной привод доступен в задней части, а для переднего навеса необходимо приобретать дополнительную систему. Она также имеет две стандартных скорости.

Рис. 3 – Двухскоростной вал отбора мощности

  • Гидравлика. Гидронавесная система представлена стандартной трехточечной подвеской, что позволяет легко использовать широкий спектр дополнительного оборудования от сторонних производителей.
  • Рулевое управление. Колонка полностью регулируется по высоте и углу наклона, что позволяет подстроить её под тракториста любого роста. Система гидравлического насоса устанавливается непосредственно на блоке двигателя, что повышает общую надежность системы.
  • Электрическая часть. Машина питается от стандартного автомобильного аккумулятора на 12В. В стандартную сеть входят фары, приборная панель, обогреватель кабины, габаритные огни. При необходимости есть возможность установки магнитолы.
  • Габариты и масса. Длина составляет 3.05 метра, а высота 1.55. Весит машина с кабиной и полным запасом топлива около 1700 кг.
  • Заправочные емкости МТЗ 320. Стандартные баки имеют объём 32 литра, установка дополнительных расширений не предусмотрена.
  • Кабина и эргономика. Отапливаемая кабина повышенной комфортности позволяет легко разместиться оператору ростом до 190 см.

Рис. 4 – Панель управления

Он может выставить высоту сиденья, угол наклона руля. Рычаги всегда находятся в зоне доступа. Приборная панель имеет приятную подсветку, она не закрывается руками оператора в процессе работы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
