Трактор ТДТ-55 — удачное решение для выполнения тяжёлых работ в труднодоступных местах

Параметры двигателей

Подбирая двигатели для установки на эту неприхотливую специальную технику, производители исходили из того, чтобы не усложнить общую конструкцию и в то же время получить максимально возможный эффект от двигательной установки.

Первоначально выбор был сделан в пользу дизеля СМД-18Н.01:

  • четырехтактный дизельный ДВС с непосредственным впрыском и турбонаддувом, водяного охлаждения;
  • диаметр цилиндра – 120 мм;
  • объем двигателя – 6,3 литра;
  • ТНВД чешского производства;
  • мощность в л. с. – 100;
  • номинальные обороты – 1 800;
  • расход дизтоплива удельный – 224 г/кВт.ч;
  • вес дизеля в среднем – 800 кг.

В комплектациях ТДТ-55А и ЛХТ-55 устанавливался дизель СМТ-14 со следующими техническими характеристиками:

  • четырехцилиндровый бескомпрессорный ДВС, имеющий вихрекамерное образование смеси;
  • мощность в л. с. – 75-80;
  • номинальные обороты – 1 800;
  • расход дизтоплива удельный – 218 г/кВт.ч.

Мы подготовили для вас обзор самосвала «Татра-815», из которого можно узнать цены на эту технику.

Данная статья: http://spez-tech.com/tehnika/selhoz/traktoryi/mtz-892-harakteristiki-i-opisanie-modeli.html позволит получить больше информации о технических характеристиках трактора МТЗ-892.

На более поздних комплектациях ТДТ-55А-05 стали устанавливать двигатели Д-245Л:

  • рядный четырехтактный дизель с газотурбонаддувом;
  • вес двигателя – 490 кг;
  • мощность в л. с. – 105;
  • максимальный крутящий момент – 384 Нм;
  • номинальные обороты – 1 400;
  • цилиндр диаметром – 110 мм;
  • рабочий объем – 4,5 л;
  • расход дизтоплива удельный – 220 г/кВт.ч.

Назначение и общее описание ТТ 4

Рассматриваемая модель и ее версии применяются для транспортировки грузов в виде среднего / крупного леса, а в дальнейшем для загрузки на лесовозы и специальные платформенные конструкции. Кроме того, с помощью трактора ТТ 4 можно выполнять следующие работы:

  • Использование в качестве тягача для лесохозяйственной техники.
  • Распашка земельных наделов без леса.
  • Первичная планировка под строительные / дорожные работы.

Кроме того, трактор часто используется в качестве шасси для другой техники, а именно машин для резки сучков, погрузки, рытья грунта, геологической разведки, лесного хозяйства, дорожного строительства и т. д.

Трелевочник ТТ 4 отличается неприхотливостью, способностью работать в условиях жары и подходит для применения в регионах Крайнего Севера. Благодаря широкой функциональности и большому выбору модификаций, трактор до сих пор востребован и активно применяется в сельском хозяйстве, промышленности и ряде других сфер.

Технические характеристики ТДТ-55А

На трактор устанавливалась 5-ступенчатая коробка передач: количество ступеней скоростей движения вперед — пять, назад — одна. В состав главной передачи входила пара конических зубчатых колес, которые размещались в среднем отсеке картера заднего моста. Конечные передачи представляли собой 1-ступенчатый редуктор с прямозубыми зубчатыми колесами. Если же говорить о механизме поворота трактора, то он состоял из двух муфт сухого трения (тип – многодисковые постоянно замкнутые).

Диапазон скоростей 2,89-12,8 км/час
Наибольшее из средних давлений гусениц на грунт 0,44 МПа
Максимальное тяговое усилие лебедки 76,5 кН
Канатоемкость барабана 40 м
Диаметр троса 19,5 мм

Марки трелевочных тракторов

Трелевочная техника востребована в лесозаготовительной промышленности. Поскольку заготовка древесины необходима, тихоходные агрегаты выпускают в большинстве стран. В зависимости от производителя, меняются характеристики машин. Каждый пытается привлечь пользователя, внося в продукцию технические коррективы.

Рынок богат продукцией, зарубежного и местного выпуска. Кроме того, в хозяйствах встречаются машины, выпущенные в СССР. Среди российской техники пользуется спросом продукция Барнаульского, Кировского, Онежского заводов и другие. Зарубежная техника известна продукцией , «John Deere» и др.

Технические характеристики трактора ЛТЗ-55

Сфера применения и основные показатели в цифрах

ЛТЗ-55 – это универсально-пропашной трактор 0,9 тягового класса, предназначенный, в первую очередь, для выполнения полного спектра сельскохозяйственных работ по обработке почвы: пахоты, культивации, посева, межрядовой обработки различных культур и т.д., и т.п.

Возможность агрегатирования с широким перечнем навесного оборудования, компактность, маневренность и тяговитость позволяют применять данные трактора также и в лесопромышленной отрасли; и в коммунальных хозяйствах: для уборки снега и мусора, для транспортировки любых грузов, и так далее.

  • Габаритные размеры трактора: (Длина х Ширина х Высота, в мм) 3750 х 1710(2170) х 2560.
  • Дорожный (агротехнический) просвет – от 500 до 600мм, в зависимости от модификации.
  • Масса (базовая, без доп. оборудования) – 2,65 т.
  • Длина базы – 2145 мм.
  • Ширина колеи: от 1375 до 1840 мм.

Двигатель трактора ЛТЗ-55

Мотор трактору ЛТЗ-55 достался в наследство от Т-40. Это четырёхтактный дизельный мотор Д-144 производства Владимирского моторо-тракторного завода. При сохранении рабочего объёма в 4,15 л мощность данного двигателя была увеличена до 50 лошадиных сил (36,8 кВт). А показатели расхода топлива наоборот, уменьшены.

Двигатели марки Д-144 – это выверенная за долгие годы производства и эксплуатации модель, зарекомендовавшая себя как в высшей степени надежная, прочная, безопасная и неприхотливая. Эти дизеля, в различных вариациях, десятилетиями трудятся как на тракторах, так и на автопогрузчиках, асфальтоукладчиках, бетоносмесителях, сварочных аппаратах, компрессорных станциях и на прочей технике.

Дизельный двигатель Д-144

Четыре цилиндра двигателя Д-144 расположены рядно. Диаметр каждого цилиндра составляет 105 мм. Номинальное значение оборотов двигателя – 1800 в минуту. Удельный расход топлива, по данным производителя, составляет 242 г/(кВт х ч), а при эксплуатационной мощности – 178 г/(кВт х ч). Необходимо отметить, что, помимо экономичности, данный двигатель обладает также пониженным содержанием окиси углерода в выхлопных газах.

Трансмиссия и сцепление ЛТЗ-55; рулевое управление

Трактор оборудован восьмиступенчатой коробкой передач: семь передних и одна задняя. Трансмиссия обладает реверсом для каждой скорости; фрикционной однодисковой муфтой сцепления сухого типа (с дополнительной муфтой независимого ВОМ); сухими ленточными тормозами; стояночным тормозом с приводом на основные колёса.

Управление передним мостом осуществляется рулевой колонкой, снабжённой гидроусилителем с насосом-дозатором. Рулевую колонку имеется возможность регулировать как по углу наклона, так и по высоте рулевого колеса – при помощи цангового зажима, находящегося в трубе стойки.

Ходовая часть

Трактор ЛТЗ-55 — это заднеприводная сельхозмашина. Подвеска задних колёс – жёсткая, для передней оси предусмотрен пружинный блок. Это позволяет конструкции трактора выдерживать нагрузку в полторы тонны.

Главная передача приходится на передний мост. Мощность передаётся посредством двух конических шестерёнок. В основе дифференциала переднего моста – двойная обгонная муфта храпового типа.

Кабина ЛТЗ-55

Нельзя не отметить устройство кабины трактора. Поскольку для своего времени это было довольно комфортное и умно, эргономично обустроенное рабочее место механизатора. Хотя, конечно, в начале девяностых ещё и не помышляли о таких вещах, как климатические системы для кабины, и вентиляция была естественной – через форточку и лючок. Кабина трактора «ЛТЗ-55» была сделана достаточно герметичной, и печка работает хорошо, обеспечивая тепло ногам в морозную погоду.

В кабине «ЛТЗ-55» 1995го года выпуска

Конечно, качество уплотнителей кабины ещё не позволяет говорить о качественной шумо- и виброизоляции рабочего места. Однако по сравнению с предшественником – трактором Т-40 это был существенный шаг вперёд.

В разы увеличилась площадь остекления и, соответственно, обзор из кабины. Все приборы расположены эргономично и удобно, «под рукой». Рулевая колонка и кресло механизатора можно регулировать по высоте. А также по степени наклона руля и расположению рулевого колеса.

Онежские ТДТ-55 и ТДТ-55A

Трелёвочный трактор гусеничного типа был разработан конструкторами Онежского тракторного завода в 1966 году, а 2003 стал последним годом его выпуска. Трактор ТДТ-55 предназначен для выполнения транспортировочных и укладочных работ, для валки леса.

Модификаций трактора ТДТ-55 не так много. На трелевочный трактор ТДТ-55A-05 установлен усовершенствованный дизель.

Двигатель – дизельный СМД-18Н-01. Мотор требовал сложного техобслуживания, а при его эксплуатации возникли проблемы.

Конструкторы приняли решение заменить поршневую группу на ту, что используется в версии мотора СМД-14H, а также перенастроить топливную подачу, удалить турбинный насос. Предельные отметки рабочего температурного диапазона трактора составляют от -40С до 40С.

Так выглядят характеристики улучшенной модели трелёвщика ТДТ-55A:

  • мощность – 95 л.с.;
  • габариты: длина/ширина/высота – 5,8 X 2,3 X 2,5 м;
  • вес – 9,2 тонны;
  • рабочий диапазон скорости – 2,9/12,8.

Каким оборудованием оснащается

Трелёвочный трактор оснащается оборудованием, позволяющим существенно упростить эксплуатацию техники:

  • Фото: схема лебедки трелевочного трактора ТДТ-40
  • лебедка;
  • погрузочный щит;
  • гидропривод.

Картер лебедки выполнен из невосприимчивого к коррозии чугуна (легированного). На хвостовую часть червяка установлена ведомая звездочка, приводимая в движение посредством еще нескольких механизмов.

Червячная пара, на которую приходится большая часть нагрузки во время работы, функционирует в масляной ванне. Тормозной механизм, останавливающий вращение барабана, управляется из кабины водителя.

Щит, используемый для укладки на него стволов, представляет собой сварную шарнирную раму. Все балки выполнены из стальных швеллеров. Именно поэтому щит может выдерживать нагрузку величиной в 5,5 т.

Гидропривод включает в себя следующие составные части:

  • масляный насос;
  • распределитель;
  • силовые цилиндры (2 шт.);
  • расширительный бак.

Знаете ли вы, для сборки каких модификаций была использована база автомобиля «Татра 148», выпуск которой начался с 1972 года? Для вас подготовлен обзор грузовика ГАЗ-33081.

Перейдя по этой ссылке https://spez-tech.com/tehnika/gruzovie-avto/tatra/samosval-815-dostoinstva-harakteristiki-i-raznovidnosti.html, можно ознакомиться с техническими характеристиками самосвала «Татра 815».

Онежские ТДТ-55 и ТДТ-55A

Трелёвочный трактор гусеничного типа был разработан конструкторами Онежского тракторного завода в 1966 году, а 2003 стал последним годом его выпуска. Трактор ТДТ-55 предназначен для выполнения транспортировочных и укладочных работ, для валки леса.

Модификаций трактора ТДТ-55 не так много. На трелевочный трактор ТДТ-55A-05 установлен усовершенствованный дизель.


Двигатель – дизельный СМД-18Н-01. Мотор требовал сложного техобслуживания, а при его эксплуатации возникли проблемы.

Конструкторы приняли решение заменить поршневую группу на ту, что используется в версии мотора СМД-14H, а также перенастроить топливную подачу, удалить турбинный насос. Предельные отметки рабочего температурного диапазона трактора составляют от -40С до 40С.

Так выглядят характеристики улучшенной модели трелёвщика ТДТ-55A:

  • мощность – 95 л.с.;
  • габариты: длина/ширина/высота – 5,8 X 2,3 X 2,5 м;
  • вес – 9,2 тонны;
  • рабочий диапазон скорости – 2,9/12,8.

Особенности конструкции

ТДТ-40 обладает довольно скромными габаритными характеристиками, что чрезвычайно удобно, так как транспортировка стволов зачастую связана с перемещением по местности, густо заросшей деревьями:

Длина, мм4 500
Ширина по гусеницам, мм1 830
Агротехнический просвет, мм540
Полная масса, т6,5
Ширина по ручкам кабины, мм2 014
Высота, мм2 430
Ширина колеи, мм1 480
База, мм2 040
Вместимость, куб. м5
Грузоподъемность, т2,5
Масса, т6,5

Также благодаря столь скромным параметрам данный трактор не только легко эксплуатировать даже в самых сложных условиях, но и просто хранить.

Он без особых затруднений сможет поместиться даже не в очень большой бокс, ангар. Это сильно упрощает ремонт, особенно в зимнее время, когда на улице температура опускается существенно ниже нуля.

Трансмиссия

Трансмиссия рассматриваемого трактора является стандартной, типичной для техники подобного типа. Основными составными частями являются:

  • муфта сцепления;
  • КПП;
  • задний мост;
  • центральная передача;
  • конечная передача.

Предлагаем ознакомиться с техническими характеристиками трактора ТДТ-55 в нашей статье. В подготовленном обзоре вы узнаете, какими преимуществами обладают харвестеры от Джон Дир.

Муфта сцепления представляет собой механизм, постоянно замкнутый. Он состоит из следующих основных составных частей:

  • пары дисков;
  • ведущих пальцев;
  • пружин;
  • кожухов;
  • теплоизоляционной прокладки.

Работает данное сцепление по типовой схеме. К особенностям можно отнести то, что снятие возможно только совместно с упорно-радиальным подшипником.

Его функция заключается в нажатии на внутренние части сцепления, в процессе чего нажимной диск отводится от ведомого.

КПП – механическая, крепится при помощи болтов к картеру двигателя.

Особенностью является то, что внутри нее расположены целых четыре вала: первичный, вторичный, отбора мощности, а также необходимый для функционирования лебедки.

Задний мост является одной из самых габаритных составных частей трансмиссии. Он включает в себя:

  • центральную передачу;
  • поворотные муфты;
  • механизмы, управляющие тормозами.

Также в задней части моста располагаются конечные передачи.

Ходовая часть

Ходовая часть рассматриваемого трелёвочного трактора по-своему уникальна. Отчасти именно благодаря ей он обладает потрясающей проходимостью, дающей возможность эксплуатировать его даже в самых сложных дорожных условиях.

Благодаря ходовым качествам в шестидесятых годах прошлого века ТДТ-40 был незаменим на лесоповале и в иных местах, где требовалось перевозить большие объемы необработанных стволов деревьев.

Ходовая состоит из следующих основных частей:

  • рамы (лонжеронного типа);
  • балансирно-рессорной подвески;
  • колес;
  • гусениц.

Рама представляет собой два швеллера, а также листы, служащие днищем трактора.

Имеются поперечные связи, выполненные из чрезвычайно прочного и коррозионно-устойчивого металла.

Поэтому рама является очень надежной, поскольку в нее заводом-изготовителем заложен довольно большой запас прочности. Имеются дополнительные листы, используемые для установки топливного бака, а также для монтажа кабины.

Основными составными частями балансирно-рессорной подвески являются:

  • пара балансиров, снабженных рессорами;
  • каретки (4 шт.);
  • амортизаторы (4 шт.).

Все колеса представляют собой стальные литые диски.

Задние являются одноребордными, непосредственно к ним крепятся амортизаторы. Также имеются натяжные устройства.

Ведущие колеса оснащаются специальными зубчатыми венцами. Конструкция колес такова, что нередко они забиваются различным мусором и грязью.

Специальные очистители позволяют удалить ее без каких-либо затруднений. Размещаются они в задней части рамы на специальных кронштейнах.

Сами гусеницы, а точнее, их звенья, изготовлены из высокопрочной стали методом литья. Они соединяются между собой специальными плавающими пальцами, с одной стороны которых располагаются головки.

Трактор трелевочник Онежец ТДТ-55

Свой славный исторический путь Онежский тракторный завод начинает в 1703 году. Первоначальное название предприятия – Шуйский оружейный завод. Именовался он с тех пор по-разному: Новопетровский, Петровский, Олонецкий и Александровский. С 1956 г. на предприятии было запущено производство тракторов. В середине 60-х годов 20 века был налажен серийный выпуск одного из легендарных образцов – ТДТ-55 — тяжелого трелевочного трактора.

Выполняемые работы ТДТ-55

Онежец ТДТ-55 сменил советского пионера среди трелевочников — ТДТ-40 и производился в течении 37 лет. Предназначение этой техники – сбор и транспортировка спиленных деревьев с кронами с лесозаготовительных площадок.

Трелевочник ТДТ-55 заслуженно снискал доверие и уважение лесозаготовителей, т.к. его конструкторы успешно решили вопрос высокой производительности, совмещенной с простой конструкцией, надежностью и ремонтопригодностью в тяжелых полевых условиях.

Особенности конструкции ТДТ-55

В своей основе трелевочный ТДТ-55 имеет жесткую сварную раму коробчатого типа. В целях защиты деталей трансмиссии и двигателя снизу при помощи болтов к поперечинам и лонжеронам рамы прикрепляются специальные откидные листы. При техническом обслуживании необходимо периодически очищать раму от загрязнения и древесных остатков. На раме асимметрично расположена водительская кабина. Водитель же выполняет и роль оператора навесного оборудования.

Хорошо изолированная кабина обладает большой площадью остекления, позволяющей следить за рабочим пространством вокруг трактора. Для комфорта оператора имеется вентилятор и мощный отопитель. Управление осознанно упрощено, потому как данная спецтехника предназначена для работы на удаленных лесных участках.

По этой же причине в конструкции предусмотрено минимум электрооборудования. Управление движением происходит при помощи двух рычагов, посредством которых выполняются повороты и происходит торможение машины. Предусмотрены педали: включение сцепления и подача топлива.

Непосредственно около кабины расположен дизельный двигатель, накрытый металлическим капотом.

В роли силовой установки используются дизельные двигатели СМД-14Н и СМД-18Н-01. Для запуска предусмотрен пусковой агрегат П-10УД с собственным редуктором.

Трансмиссия и системы ТДТ-55

Сухое сцепление с 2-мя дисками имеет гидроусилитель и фронтальный тормоз. 5-ступенчатая несинхронизированная КПП оснащена фиксатором включения передачи при не выжатой педали сцепления. Карданные передачи и задний мост, оснащенный ленточными тормозными механизмами.Трансмиссия привода лебедки с валом отбора мощности. Гидросистема имеет 2 раздельных контура и один общий бак. Первый контур ГС запитывается насосом НШ-10 и обеспечивает передвижение трактора. Рабочими органами и дополнительным оборудованием управляет второй контур посредством насоса НШ-50.

Рычажно-балансирная подвеска ходовой системы имеет пружинное подрессоривание, колесные направляющие с амортизирующими и натяжными устройствами, ведущие гусеницы и колеса.

Система подачи топлива у ТДТ-55 включает основную и резервную системы. Основная задействована постоянно. Резервная подключается в случаях, когда необходимо добавить мощность либо основная система отказала. Но мощности резервной ТС достаточно лишь для возврата на базу на самом минимальном ходу.

Рабочие органы ТДТ-55: лебедка, трелевочный щит, бульдозерный толкатель.

Основные характеристики ТДТ-55:

— эксплуатационный вес с приспособлениями – 9600 кг;  — длина – 5 850 мм, ширина — 2 357 мм, высота — 2 560 мм;  — ширина гусениц – 440 мм; — дорожный просвет — 555 мм; — тяговое усилие — 3 000 кгс; — максимальная скорость движения – 13 км/ч;

— емкость бака с топливом — 140 л.

Несмотря на внушительный вес, гусеничное давление на грунт находится в пределах 0,45 Мпа, позволяя спецтехнике работать на грунте с небольшой несущей способностью. Комплектации и модификации ТДТ-55

В процессе производства этой спецтехники конструкторами постоянно производились ее доработки и сейчас, благодаря отличным ходовым, тяговым и маневренным качествам и возможности замены навесного оборудования использование трактора расширилось и включает не только лесозаготовительное дело, а и иные области хозяйственной деятельности.

Было создано 2-е модификации:

1. ТДТ-55А-05 – с более сильным и современным дизелем Д-245Л, имеющим мощность в 100 л.с. и развивающим максимальную скорость свыше 15 км/ч.

Трактор ТДТ-55

Этот агрегат начал выпускаться Онежским тракторным заводом, находящимся в Петрозаводске, еще в 1966 году. Он заменил собой устаревший трелевочник ТДТ-40 и был снят с производства лишь через 37 лет, уступив место более современным моделям.

Особенностью 55-ой серии стали простота конструкции, отличная производительность и высокая проходимость. Разработчики постарались, убрав лишние механизмы, которые часто ломались. Во главу угла были поставлены усовершенствование коробки передач и применение более мощного мотора, сразу давшие увеличение проходимости процентов на сорок.

Предназначение

Главной задачей отечественного трактора ТДТ-55 является вывоз срубленных деревьев с площадки для заготовки леса. Трактор-трелевочник может перемещать стволы крупного и среднего размера, складывать их в штабеля и грузить, выравнивать комли, обрезать сучки, окучивать хлысты, зачищать площадки. В общем, ему достаются все самые трудные работы на лесосеке. Ни жара в плюс 40, ни мороз в минус 40 этому не помеха – машина их легко выдерживает.

Кроме лесозаготовок, трактор нашел применение и в других областях. Так, например, благодаря своей повышенной проходимости он стал востребованным геологами, дорожниками, работниками нефтегазовой отрасли. Он может стать тяговым средством для различных погрузочных, геологоразведочных, землеройных, дорожно-строительных машин.

Преимущества и недостатки

Плюсы:

  • Маневренность достаточно высока – трактор даже на «пятачке» разворачивается с легкостью.
  • Экономичный дизельный мотор (например, СМД-18Н-01 может две смены работать на 100 литрах горючего).
  • Увеличенный дорожный просвет дает возможность избегать препятствий, пропуская их между гусеницами.
  • Балансирная пружинная подвеска — гарантия чрезвычайно мягкого и плавного хода.
  • Центр тяжести находится достаточно низко – вкупе с большой базой это гарантирует устойчивость даже на крутых склонах.
  • Трансмиссия с двигателем имеют внизу защиту от камней, пней и торчащих веток.
  • Устройство натяжения и амортизации (на направляющем колесе) не дает гусенице сильно натягиваться при преодолении препятствий.
  • Отбойники на бортовых не дают пальцам гусениц на ходу вылететь из траков, заталкивая их обратно.

Минусы:

  • Сложность в ремонте – для замены многих деталей приходится разбирать чуть ли не половину трактора. В частности, тяжело снимается коробка передач.
  • Ходовая часть стоит достаточно дорого.
  • Иногда возникают проблемы со сцеплением.
  • Двигатели серии СМД имеют не очень большую межремонтную наработку.

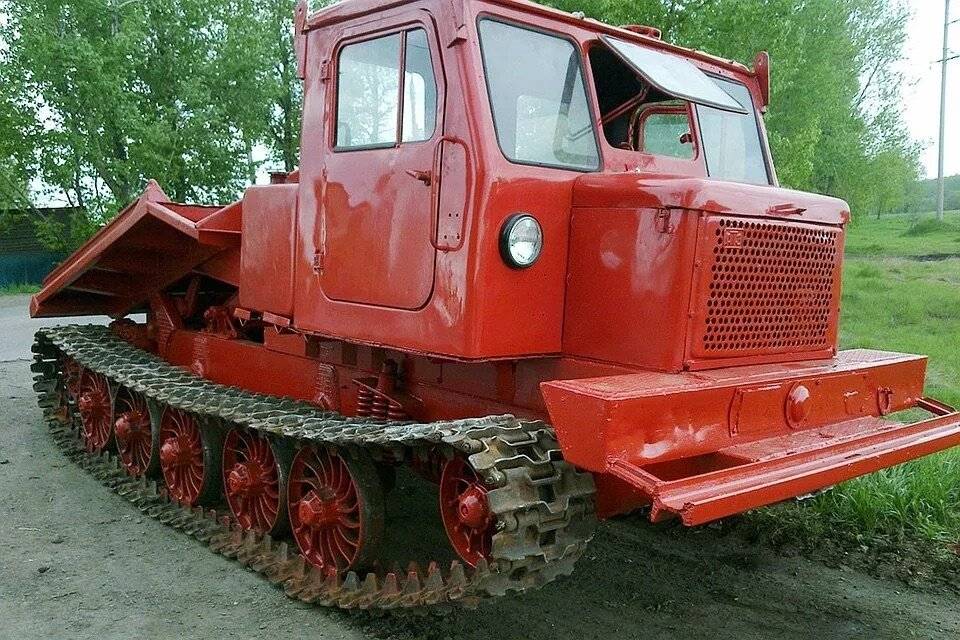

Фото трактора ТДТ-55

Комплектация

Агрегат оборудуется реверсивной лебедкой, которая устанавливается на тракторной раме за кабиной, а также толкателем и передним подъемно-навесным механизмом. Для работы привода лебедки используется промежуточный редуктор, который стоит на поперечной связи рамы. Управление редуктором происходит от ВОМ в КПП с помощью двух карданных валов. Трелевочный щит управляется гидравликой.

Это интересно: Виды и особенности трелевочных тракторов: расписываем по пунктам

Техническое обслуживание

Трактор ТДТ 55 относится к тяжелой профессиональной трелевочной технике. Чтобы правильно работать с ней следует изучить руководство пользователя.

В нем, в виде фото, проиллюстрировано назначение всех рычагов, правила настройки машины, особенности ее обслуживания ее применения.

Трактор ТДТ 55а получил большую популярность благодаря тому, что сочетает в себе высокие технические характеристики и простоту в обслуживании.

Для того, чтобы все детали трактора притерлись, необходимо выполняют обкатку на неполных оборотах. В этот период рекомендуется производить все работы, избегая повышенных нагрузок. По завершении обкатки нужно сменить моторное и трансмиссионное масло.
Следует регулярно очищать корпус трактора ТДТ 55 от пыли и масляных пятен, а также каждые 50-100 часов работы регулировать сцепление и педали тормоза;
Если не планируется использование трактора длительное время, необходимо провести его консервацию, а именно: очистить от загрязнений, просушить, слить масло и топливо, смазать детали, чтобы не формировалась коррозия, накрыть и поставят в сухое место.
Масло в картере мотора необходимо менять спустя 100 моточасов. Заливать следует ГОСТовский М-10Г2к.
Для трансмиссии наилучшим образом подойдет ТАП-15в. Замена трансмиссионного масла должна происходить спустя 1000 часов пробега.

Для заправки тракторов ТДТ 55 необходимо применять чистый и свежий дизель. Не допускается наличие в нем осадка или сторонних примесей.

Многие владельцы отмечают ремонтопригодность этих машин и взаимозаменяемость деталей. На форумах есть большое количество фото об их переоборудовании.

Последовательность проведения основных ремонтных работ приведена в инструкции по эксплуатации.

Если мотор не заводится, то вот что могло привести к этому:

Нехватка дизеля или моторного масла;
В топливный или воздушный фильтр попала грязь;
Система зажигания вышла из строя;
Карбюратор не правильно смешивает топливо и воздух.

Если от гусеничного трактора идет чрезмерная вибрация, то необходимо проверить следующее:

Есть ли топливо и масло;
Затянуты ли все болтовые соединения;
Правильно ли агрегатировано навесное оборудование;

Особое внимание необходимо обратить на гусеницы. Они отвечают за передвижение трактора ТДТ 74 и подвержены воздействию больших нагрузок./p>. Поэтому следует один раз в 3 месяца проводить их обслуживание

Поэтому следует один раз в 3 месяца проводить их обслуживание.

Видеообзоры

Вот как происходит трелевка леса при помощи трактора ТДТ 55 и лебедки:

Трелёвочники КТ-12 в деле

Проходимость данного трактора была очень хорошей для такого типа спецмашин. Он мог преодолевать с полной загрузкой крутые подъёмы на сухом твердом грунте крутизной до 30-ти градусов, рвы шириною до 1,1 метра, эскарп с высотой стенки 0,6 метра, брод с твёрдым грунтом глубиной до 1,0 метра и двигаться по косогору с боковым креном до 20-ти градусов.

Среднее удельное давление на грунт было достаточно небольшим – 0,039 МПа (0,39 кгс/см2), что позволяло трактору с уверенностью передвигаться по слабым грунтам, а дорожный просвет в 540 мм позволял без особенного труда преодолевать вертикальные профильные препятствия – большие камни, пни и тому подобное. Кстати, не лишним будет заметить, что по последним 2-м показателям трелёвочный трактор КТ-12 даже превосходил славившийся отличной проходимостью знаменитый танк Т-34.

Массовое внедрение в советское лесное хозяйство и лесную промышленность трелёвочных тракторов КТ-12 дали народному хозяйству страны ощутимый экономический эффект. Трелёвочный трактор позволял решить не только проблемы транспортировки хлыстов либо стволов деревьев к погрузочному пункту, но и проблему крупнопакетных погрузок древесины на автомобильный транспорт, и это исключало потребность в специальных погрузчиках либо в стационарных лебёдках.

По официальным цифрам, применение тракторов-трелёвочников КТ-12 и лебёдок для трелёвки леса ТЛ-З повысило уровень механизации трелёвки с 5,6 процентов в 1940 году до 29 процентов к 1950 году. За создание данной модели специального трактора для трелёвки леса группа конструкторов Кировского завода, во главе со знаменитым изобретателем танков Котиным, была удостоена высоких званий лауреатов Сталинской премии.

Снабжение дизельным топливом во второй половине 1950-х годов в Советском Союзе уже стало налаживаться, а у газогенераторных механизмов всё-таки было немало существенных недостатков. Таких, как сниженная мощность мотора при работе на газе, дополнительные сложности при эксплуатации и обслуживании, фактор пожароопасности, Вот почему, сыграв важную, своевременную и позитивную роль, трелёвочные трактора КТ-12 прослужили в отечественных лесхозах сравнительно недолго.

Вряд ли до наших дней сохранились их экземпляры в действующем виде: только на постаменте или в музее. Однако до сих пор в любых лесах на просторах России, от западных её границ до Дальнего Востока, можно встретить немного необычный облик трелёвочного трактора ТДТ-55М «Онежец», который сохранил в себе многие черты неказистого «пионера трелёвки» КТ-12.

Китайский J-65a

Агрегат J-65a стал китайским аналогом лесного трелёвщика гусеничного типа ТДТ-40. Наше государство сняло его с производства около 50 лет назад. Затем состоялась передача КНР технологического оборудования и конструкторско-технологической документации, чтобы запустить в производство лесопромышленный трелевочный трактор ТДТ-40. Машина многократно модернизировалась и до сих пор производится в Китае.

Модификация ТДТ-40, выпускаемая китайским заводом, представлена лесопожарным трелёвочным трактором J-65a. Основное назначение машины – лесосечные работы. С её помощью деревья и хлысты собираются с рабочей площадки и доставляются на промежуточные склады. Трактор J-65a участвует при ликвидации лесных пожаров на труднодоступных участках местности. Для этого на машину устанавливается специальная навеска.

Особенности конструкции

Конструктивно, трелевочная машина похожа на классический трактор, устройство даже собирается на основе этого агрегата, например ЛТЗ-55. На раму, с задней стороны машины, крепят платформу с лебёдкой, на которую впоследствии будут частично загружаться хлысты (стволы поваленных деревьев без корней и веток).

Особенность устройства, увеличенная опорная площадь, для уменьшения давления на почву. Подвеска и колёса трактора усилены, что бы свободно передвигаться по лесу и пересеченной местности.

Кабина оператора расположена в передней части трактора, чтобы распределение деревьев относительно водителя было равномерно. При необходимости, на установку помещается дополнительное оборудование, которое расширяет функционал агрегата. К такому оборудованию относится: платформа, дополнительный захват, рама и прочее.

Устройство

Мотор на тракторе стоит дизельный, четырехтактный, рядный, с четырьмя цилиндрами, турбонаддувом и жидкостным охлаждением. На более современных агрегатах использовался дизель Д-245, а ранние модели оснащались двигателем СМД-18Н-01 или СМД-14БН. Он расположен в передней части рамы.

Трансмиссия

Сцепление (с двумя дисками, сухого типа) находится в картере дизельного маховика, к которому крепится коробка передач. Имеется фронтальный тормоз. При включенной муфте сцепления срабатывает специальный механизм блокировки, который не дает переключать передачи. Всего у данной модели передних передач имеется пять, задняя – одна.

Ходовая часть

Подвеска у трактора рычажно-балансирного типа, она подрессоривается с помощью пружины. Она упруго связывает тракторную раму и опорные катки, вследствие чего смягчаются удары и толчки. На направляющем колесе имеются механизм кривошипного типа, который позволяет менять натяжение у тракторной гусеницы, а также амортизатор, защищающий ходовую часть от перегрузок (если в гусенице что-то застрянет). Схема трактора ТДТ-55 1 — трактор ТДТ-55; 2 — рама; 3 — стрела; 4 — опорные катки; 5 — гидроцилиндр; 6 — нижняя поворотная челюсть; 7 — механизм поворота челюсти; 8 — верхняя подвижная челюсть; 9 — крышка кабины; 10 — защитный козырек; 11 — механизм поворота стрелы; 12 — основной гидроцилиндр; 13 — вспомогательный гидроцилиндр; 14 — кожух трансмиссии.

Рулевое управление

Для выключения муфты сцепления (когда требуется остановить машину или переключить передачу) служит специальная педаль, находящаяся на полу. Привод управления этой муфтой соединен с гидравлическим усилителем, облегчающим управление.

Для переключения передач используется рычаг, который можно закрепить в шести положениях. Для поворота влево или вправо служат два рычага, которые также возможно зафиксировать.

Для управления лебедочным приводом и валом отбора мощности служит отдельный рычаг, который может включать привод, выключать его или находиться в нулевом положении.

Гидравлика

Гидросистема представлена двумя раздельными контурами, объединенными одним резервуаром. Первый контур управляет движением машины, облегчая ее поворот и выключение сцепления. Он содержит гидравлический усилитель, содержащий три секции, а также насос типа НШ-10.

Имеется генератор переменного тока, оснащенный регулятором напряжения и выпрямителем на 12 вольт и аккумуляторная батарея стартерного типа емкостью 75 А·ч. Электрические двигатели вентиляторов имеют мощность 15 кВт. Есть две передние и одна задняя фары, задняя поворотная фара, плафон в кабине, две лампы (одна переносная, вторая — закрепленная над приборным щитком).

Кабина не может похвастаться большим размером, она одноместная, зато имеет неплохой обзор и хорошо изолирована. Внутри есть вентилятор и обогреватель, а также стеклоочиститель. Лобовое и правое окно открываются, фиксируясь. Сиденье регулируется по высоте и закрепляется стопорной гайкой.

Технические характеристики трелевочного трактора ТДТ 55:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
