Технические особенности трактора Т-100 и его модификаций

Технические характеристики

Сотка имел технические характеристики, которые позволяли ему работать в самых тяжёлых условиях:

  • Тип движителя – гусеничный
  • Тяговое усилие – 10 тонн
  • Двигатель – дизельный
  • Расположение кабины – заднее, двигателя – переднее
  • Бортовые тормоза и фрикционы, позволяющие управлять движением
  • Жёсткая подвеска
  • Бортовая электросеть – генератор 200Вт, напряжение сети – 12В, фар – 4, имеется освещение внутри кабины
  • Скорость – от 3 до 10 км/ч
  • Количество скоростей вперёд – 5, назад – 4.

Обязательно почитайте: Бульдозер Т 35

Более конкретные технические характеристики зависят от каждой модели. Технические характеристики Т 100 делали его отличным рабочим инструментом там, где требовалось значительное тяговое усилие и большая мощность.

Характеристики двигателя

Двигатель – Д-108, дизельный, водяного охлаждения с паровоздушным клапаном закрытого типа. Мощность двигателя – 108 л.с. Двигатель очень массивный, жёсткость деталей делает его «долгожителем» среди моторов – известны случаи, когда без серьёзного ремонта эти моторы активно эксплуатировались 50 лет. Этот двигатель ставился не только на трактор – он использовался и на экскаваторах, дизель-генераторных станциях, других машинах.

Запуск двигателя осуществляется при помощи пускового двухтактного карбюраторного двигателя, который расположен сбоку от основного. Такая система позволяет запустить трактор даже тогда, когда на улице стоит 50-градусный мороз. Разумеется, следует использовать зимнее дизтопливо. Прогрев и запуск занимают от нескольких секунд до получаса.

  • Номинальная мощность – 108 л.с.
  • Число цилиндров – 4
  • Порядок работы – 1-3-4-2
  • Расположение цилиндров – вертикальное
  • Степень сжатия топливной смеси – 14
  • Обороты на холостом ходу – от 500 до 1140
  • Топливо – солярка, ГОСТ 305-62. Летняя или зимняя, в зависимости от времени года.
  • Топливный насос – шестерёнчатый с центробежным регулятором.
  • Имеется фильтр топлива для грубой и тонкой очистки.
  • Минимальный крутящий момент на валу – не менее 75 кГс на метр.


Т 100

Кабина

Трактор имеет закрытую жёсткую одноместную кабину. В кабине устанавливается наклонное лобовое стекло и дворники. Сиденье мягкое. Кабина оборудована системой обогрева.

Расход топлива

Расход топлива – 174 г/л.с.ч. Расход, как и у любого трактора, зависит от выполняемой работы. Максимальный – чуть менее 2 л. в час. В среднем, при обычных режимах работы, расход, который имеет трактор Сотка не превышает одного литра в час. Бульдозер С 100 оставил в наследство этому трактору жёсткую подвеску.

Обязательно почитайте: Технические характеристики трубоукладчика Komatsu:

При работе тракторист испытывает значительное количество ударов и толчков. Впрочем, учитывая, что максимальная скорость трактора – 10 км/ч, эти вибрации и толчки редко имеют большую силу, и в большинстве случаев тракторист чувствует себя достаточно комфортно на мягком кресле. Модель Т-100МГБП имеет кабину, оборудованную гидроусилителями поворота и фрикциона, что сильно облегчает труд тракториста.

Подробнее о модификациях

В первых серийных моделях трактор Т-100, характеристики которого рассмотрены выше, ассоциировался с бульдозером ДЗ-53, имеющим канатный отвал. После модернизации техника получила название ДЗ-54 и возможность использования более десятка видов навесного оборудования, применяемого в строительстве, промышленности и возведении дорог (от корчевателя пней до ликвидатора камней).

Как отмечают специалисты и пользователи, данная советская промышленная машина отличалась надежностью и практичностью, наряду с невысокими скоростными параметрами. Модификация Т-100 МГП оснащалась гидравликой, фронтальной навесной системой, жестким сцепным приспособлением. Кроме того, предусмотрен монтаж устройств для активации вала отбора мощности, а также заднего навесного блока.

Модели Т-100Б и Т-100 БГ производились как «болотоходы», имели более широкое сечение гусениц. Вариант МГП-1 изготавливался в облегченной версии и отличался отсутствием кабины. Метка «Т» в некоторых модификациях указывала на то, что агрегат приспособлен выполнять функции трубоукладчика. Более поздние модели «сотки» известны под индексами Т-130 и Т-100 МЗГП. У них появилась гидравлическая система с сервоэлементами, а также контролем поворотов. В настоящее время это единственная версия из рассматриваемой серии, которую еще можно встретить в работе.

Модельный ряд и модификации т100

Уровень технических возможностей трактора Т100 позволил производителю выпустить 22 модификации на базе флагманской модели. В модельный ряд вошли следующие образцы техники, ставшие впоследствии популярными:

  • Т-100М — модель, которую официально называют базовой, не имела гидрообрудования и не была рассчитана на установку навесок заднего типа;
  • Т100МГС — с гидроооборудованием и задней системой навешивания оборудования, хвостовик ВОМ, основное назначение — сельскохозяйственное;
  • Т100МГП- с гирооборудованием и передней системой навесок, имеется жесткая сцепка, хвостовик ВОМ, основное назначение — промышленное;
  • Т100МБ — основное назначение — болотоходный, увеличена общая площадь гусеничного полотна;
  • Т100МБГ — болотоходный вариант Т100МГП;
  • Т100Т — основное назначение — работа с трубоукладчиком (навесные системы отсутствуют);
  • Т-100МГП-1 — облегченный капот, отсутствие кабины, модификация МГП100;
  • Т-100МЗ — аналог Т130;
  • Т-100МЗБ — основное назначение болотоходное, аналог Т130;
  • Т-100МЗГП — последняя модификация в модельном ряду. Была оснащена гидравликой для упрощения процесса поворота, более легкая в управлении.

История

Трактор является глубокой модернизацией трактора С-100. Изначально трактор должен был называться С-100М

(Сталинец − 100 Модернизированный ), однако в связи с искоренением культа личности Сталина, был переименован вТ-100М . Переходной моделью от трактора С-100 к трактору Т-100М является трактор Т-108, выпускавшийся с 1962 по 1965 годы. (На самом деле трактор Т-108 никогда не выпускался, Т-108 — это одно из названий опытного трактора, который при серийном выпуске сразу имел обозначение Т-100М). Первый Т-100М собран 9 октября 1963 года. В 1968 году на международной выставке трактор Т-100М удостоился золотой медали. В 1977 году начат выпуск базовой моделиТ-100МЗ (З — заменяемый) с использованием узлов трактора Т-130. Т-100МЗ появился в связи с невозможностью быстрого перехода завода на производство тракторов Т-130, таким образом выпуская переходную модель, ЧТЗ получил возможность постепенно освоить производство новых узлов.

На тракторе установлен малооборотистый четырёхцилиндровый четырёхтактный дизельный двигатель Д-108 с высоким крутящим моментом, взамен устаревшего двигателя КДМ-100 (на тракторе С-100). В двигателе Д-108 камеру сгорания переместили внутрь поршня, тогда как КДМ-100 имел сферическую камеру сгорания, состоящая из полусферы в верху цилиндра и полусферы в поршне.

Т-100М мог быть оснащён более чем двумя сотнями агрегатов, включая бульдозеры, скреперы, катки, краны и тяжёлые саморазгружающиеся прицепы.

Изначально трактор проектировался для использования в составе бульдозера ДЗ-53 с канатным управлением отвалом. Позже бульдозерное оборудование было модифицировано за счёт применения гидравлической системы и получило обозначение ДЗ-54. К бульдозеру ДЗ-54 выпускалось 14 наименований дополнительного оборудования: рыхлитель, кусторез, камнеудалитель, корчеватель пней, уширители, открылки и другие. Трактор также использовался как шасси для трубоукладчика, свайного копра и подъёмного крана.

Трактор отличался высоким для 1960-х годов уровнем комфорта в кабине. Кабина имела освещение, мягкое сиденье, принудительную вентиляцию за счёт всасывания части воздуха в двигатель из кабины (правда такое решение приводило к повышенной шумности в кабине). Для заправки трактора топливом использовалось вакуумное устройство, работающее от энергии выхлопных газов, позволяющее осуществлять заправку из ёмкостей, расположенных ниже уровня топливного бака. Его объём составлял 235 литров.

Трактор Т-100М широко использовался на советских стройках 1960—1980-х годов (как крупных, так и небольших). Часть машин этого типа до сих пор находятся в эксплуатации (в Венгрии на 2006 год эксплуатировалось около 150 экземпляров). Название Т-100 фактически стало нарицательным для обозначения более поздних моделей, таких как Т-130, Т-170 и Т-10. В свою очередь трактор Т-100М часто по традиции называли С-100.

Двигатель Д-108 трактора Т-100 получил широкое применение на других типах строительной техники (компрессорных станциях, дизель-генераторах, а также на экскаваторах семейства Э-10011 и его модификациях).

Поставлялся трактор и сельскохозяйственным предприятиям, но широко применения там не нашёл по причине слишком малой скорости хода по сравнению со специализированными сельскохозяйственными тракторами.

Двигатель

Мощность силового агрегата трактора Т-100М, первый образец которого был собран 9 октября 1963 г., составлял 108 л.с. Модель двигателя — Д 108, тип — 4-цилиндровый 4-тактный. Данный мотор являлся более экономичным в сравнении с устанавливаемым на «сотку» предыдущей модели: удельный расход топлива снизился до 173 — 175 г/э.л.с.ч. В частности, этого удалось добиться благодаря введению смесеобразования с непосредственным впрыском топлива. В конструкции мотора больше не использовались предкамеры, а форсунки стали устанавливать непосредственно в головки цилиндров (для этого были предусмотрены специальные втулки). Еще больше сократить потребление горючего помогала функция отключения подачи дизеля во втором и третьем цилиндрах при переходе на холостой ход.


Источник фото: techstory.ru Мощность двигателя превышала 100 л.с.

Расскажем и о других особенностях. Так как камера сгорания теперь располагалась в днище поршня, давления впрыска топлива пришлось повысить до 200 кгс/кв.см. Ранее устанавливалась сферическая камера сгорания, одна из полусфер которой размещалась в верхней части цилиндра, вторая — в поршне.

Степень сжатия двигателя была сокращена до 14. Также были доработаны детали клапанного механизма. Пусковой двигатель, получивший название П 23, оборудовали стартером СТ 204.

В будущем двигатель Д-108 широко использовался в конструкции другого оборудования, например, при производстве компрессорных станций и дизель-генераторов. Также им комплектовались экскаваторы Э-10011.

Особенности и общие характеристики

Далее в трансмиссии, за КПП установлены выходные валы, соединенные посредством карданных передач с двухсторонними главными передачами (правая и левая) вмонтированными в задний мост.

Обе главные передачи с помощью планетарных механизмов соединены ведущими звездочками гусеничных цепей.

Особенностью трансмиссии является возможность выполнять поворот или разворот двумя способами. Первый вариант это кинематический, который реализуется включением гидромуфт на разных главных передачах по левой и правой стороне трактора.

Второй вариант поворота – силовой выполняется за счет снижение давление технологического масла в гидромуфте по отстающей стороне трактора.

Наличие двух способов повышает маневренность и облегчает управление сельхозмашиной. Рама состоит из лонжеронов, изготовленных из швеллера, которые соединяются между собой стальными поперечными брусьями.

Такая конструкция с большим весом, но обеспечивает прочность. В зависимости от модификации комплектовался двумя силовыми агрегатами мощностью 160 и 175 л. с., с количеством оборотов 2000 и 2100 обмин соответственно.

Особенности устройства и эксплуатации

Техника поставляется с многофункциональной каркасной кабиной, которая защищает оператора в случае опрокидывания трактора. Этому также способствует минимальная деформация кузова при перевертыше машины. Кроме того, отметим высокий уровень герметизации и звукоизоляции кабины, с целью обеспечения уюта и комфорта. В результате в салоне почти не слышно внешних шумов и посторонних звуков, а также вибраций. За счет этого оператор имеет возможность ощутить удобство пользования, он меньше устает, его ничто не отвлекает, и он может гораздо лучше сконцентрироваться на выполнении той или иной задаче. Таким способом конструкторам удалось повысить производительность труда. Чтобы удобно забираться в кабину, а также выходить из нее, для этого предусмотрен широкий дверной проем и несколько ступенек с антискользящим покрытием. Среди немаловажных элементов, повышающих качество обзорности, отметим широкую площадь остекления и противосолнечные козырьки, защищающие от попадания ультрафиолетовых лучей. Помимо этого, особого внимания заслуживают функции вентиляции и отопления салона, а также регулировки сиденья и рулевой колонки

Салон охлаждается и отапливается достаточно эффективно и быстро, что очень важно в морозную или чрезвычайно жаркую погоду. Что касается передней панели, на ней эргономично расположены органы управления и приборы, отвечающие за настройку компонентов, рабочих органов и подвижных (навесных) частей трактора.
Машина оснащена многоступенчатой коробкой передач, которая работает быстро и информативно, без высоких потерь мощности ДВС

Принудительная система смазки повышает выносливость КПП, которая благодаря этому работает значительно дольше. Пятиступенчатая КПП имеет шестерни с постоянным зацеплением. Также в конструкцию входит планетарный поворотный механизм с конечными передачами и пневмосервированием. В целом, переходы между повышенными или пониженными скоростями не сопровождаются ни подергиваниями, ни проскальзываниями, ни рывками при переключениях.
Машина получила гусеничную ходовую часть балансирного типа. Такая компоновка обеспечивает высокую курсовую устойчивость машины, особенно при движении по неровной дороге. Таким образом, это стало одним из элементов улучшения внедорожных возможностей. Полноприводная схема работает безупречно, и позволяет в полной мере раскрыть потенциал гусеничного шасси. В результате появилась возможность передвигаться по раскисшим грунтам, скользким снежным дорогам и высоким сугробам, а также преодолевать колеи, броды и 30-процентные подъемы. Не смотря на небольшую максимальную скорость, машина обладает высокими тяговыми характеристиками.
Высокие тяговые характеристики обеспечиваются благодаря мощной и тяговитой силовой установке дизельного типа. Так, силовая отдача мотора составляет 120 л. с. в тяговом режиме и 145 л. с. в приводном режиме. При этом запас крутящего момента составляет 35%. Двигатель удалось хорошо адаптировать к низкотемпературным нагрузкам, и благодаря этому можно не опасаться за технические проблемы, которые могли бы возникнуть с ДВС при эксплуатации в северных регионах России. Специально для этого мотор получил специальную систему обогрева, а также предпусковой подогреватель и другие вспомогательные компоненты для бесперебойного запуска мотора, а также его надежного функционирования при многосменном режиме работы.
Трактор ВТ-100 удобно не только эксплуатировать, но и обслуживать. Так, благодаря откидной крышке капота машине не доставит проблем в процессе замены и установки новых компонентов – это касается как элементов цилиндропоршневой группы, так и заправочных жидкостей и других расходных материалов. Более того, ради повышения ремонтопригодности разработчики решили унифицировать машину с другими моделями Волгоградского завода. Взаимозаменяемость деталей позволяет использовать другой трактор марки ВТ в качестве донора. Это в какой-то мере не только улучшает ремонтопригодность, но и значительно снижает стоимость владения гусеничным трактором ВТ-100.
Трактор ВТ-100 можно оснастить валом отбора мощности с диапазонами скорости в пределах 540-1000 об/мин. В передней части машины устанавливаются съемные балансировочные грузы. Для адаптации к промышленным операциям машину следует оснастить бульдозерным отвалом Д3-42 с грузоподъемностью 800 кг. Ширина отвала составляет 2560 мм, а высота – 800 мм. Из наиболее популярных сельскохозяйственных опций отметим гидрофицированное оборудование, рассчитанное на работу с тракторами 3-й и 4-й тяговыми категориями. Некоторые опции устанавливаются впереди, а другие – в задней части трактора.

Параметры технического плана

Рассматриваемая техника имеет массу в одиннадцать тон, оснащена более продуктивным, по сравнению с предшественником, мотором. Дизельный силовой агрегат объемом 15,5 литра обладает мощностью 108 конских сил. Максимальная оборотистость установки составляет 1070 вращений в минуту. При вместимости топливного резервуара 240 литров трактор Т-100 потребляет порядка 20 л горючего в час.

Номинальное тяговое усилие машины достигает шести тонн в секунду при скорости в районе пяти километров в час. Показатели соответствуют высокому классу аграрной техники тех времен. Модернизированные версии имели аналогичные параметры при номинальном усилии 9,5 т/с и скорости 2,5 км/ч. С изменением темпа передвижения изменялся и максимальный показатель тяги, который мог доходить до 10 км/ч на пятой передаче.

В завершение

Трактор Т-100, двигатель которого весил более двух тонн, известен в советское время как надежная, мощная и простая в обслуживании техника. Несмотря на невысокую скорость и маневренность, машина пользовалась популярностью на различных промышленных и дорожных объектах. В пользу этой техники свидетельствует тот факт, что наименование «сотка» стало обозначать целый ряд модификаций, включая модели Т-10, Т-130, Т-170. Трактор, по сравнению с современными аналогами, отличается малым комфортом и сложным управлением. Однако для своего времени он был в числе лидеров, практически не ломался и отличался высоким рабочим ресурсом как двигателя, так и остальных элементов.

Детище Челябинского тракторного завода успело побывать на всех масштабных стройках в СССР, а также широко использовалось в аграрной сфере и промышленных отраслях. Высокая проходимость по любым грунтам и возможность работать в различных климатических регионах – одни из самых весомых преимуществ трактора Т-100, которые и обусловили его популярность.

Особенности эксплуатации и обслуживания

Эксплуатация трактора Т100 должна производиться по универсальным правилам (подходят для всех гусеничных тракторов):

  • управляйте техникой только сидя на месте оператора;
  • залезайте в кабину только в положенном месте, держась за ручку возле двери кабины и ставя ногу на специальную боковую платформу;
  • перед началом работы убедитесь, что на траектории движения трактора нет посторонних объектов;
  • чтобы остановить устройство, воспользуйтесь тормозами, предварительно переведя рычаг КПП в нейтральное положение, и только затем включив тормоз;
  • опустите навесные орудия после остановки трактора;
  • для поддержания гусеничных механизмов в надлежащем состоянии используйте специальное масло/консистентную смазку;
  • в целях безопасности оператора контроль натяжения гусеницы проводится визуально, на небольшом расстоянии от трактора

Техническое обслуживание гусеничного трактора Т-100 выполняется согласно схеме:

  • первое обслуживание через 7 рабочих часов (в конце смены);
  • далее через 120, 180, 240, 300, 360, 400 часов.

Действия, которые выполняются оператором при ТО:

  • регулировка муфты сцепления;
  • регулировка педалей тормоза;
  • очистка наружной поверхности рабочих узлов;
  • замена фильтров топлива;
  • регулировка гусениц (степень натяжения).

При консервации трактора на зимнее/сезонное хранение выполняют следующие действия:

  • слить охлаждающую жидкость;
  • слить отстой топлива;
  • все остальные жидкости (из резервуара стеклоочистителя, конденсат воздушного баллона);
  • рычаги управления переместите на нейтраль;
  • выключите батарею аккумулятора;
  • под трактор установите подкладки (лежни), чтобы гусеничная часть не соприкасалась с землей.

Назначение трактора Т-100

Основной сферой применения трактора Т-100, планируемой разработчиками, была работа в сочетании с бульдозером Д3-53, однако позднее оборудование для бульдозера модифицировали гидравлической системой. К модели бульдозера Д3-54 (более совершенной версии, последовавшей за Д3-53) было выпущено множество дополнительного оборудования, например, кусторез, устройство для выкорчевывания пней из земли, удалитель камней, разрыхлитель почвы, углубители почвы и другое.

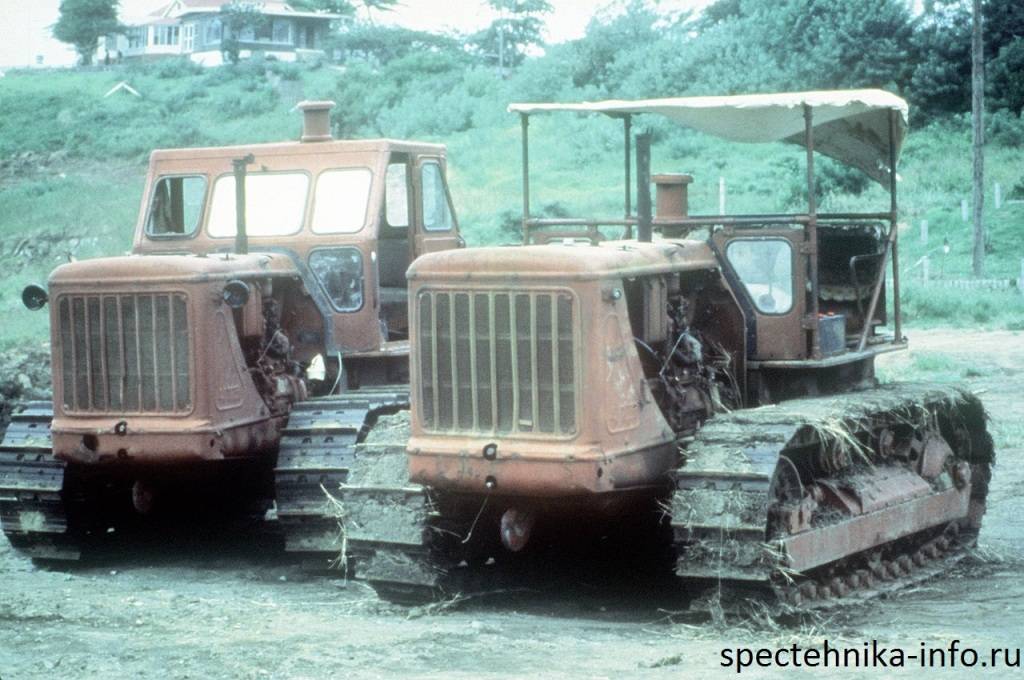

Трактор Т-100

Трактор Т-100 также выполнял функцию укладчика труб и в некоторых случаях — подъемного крана. Таким образом, назначение трактора было более промышленным, чем бытовым. Для посадочных и колхозных работ в то время применялись более легкие, маневренные модели, управление которыми мог освоить любой человек. Благодаря тяжелому весу в 11 100 кг. техника использовалась в лесохозяйственных работах, на строительстве, на промышленных предприятиях.

Трактор Т-100: технические характеристики

Т-100 стал продуктом модификации промышленного советского трактора С-100. Основные изменения коснулись кабины, мотора, формы капота, замены электрооборудования и гусеничного механизма. Потребителю было доступно несколько комплектаций машины. Позже производитель выпустил модельную линейку модифицированной техники для специальных работ. Базовая версия Т-100 является трактором общего назначения. Тип машины — гусеничный трактор.

Двигатель

На тракторах Т-100 устанавливался двигатель Д-108. Агрегат стал основой переработки предыдущих моделей. Четырехтактный четырехцилиндровый мотор отличался нераздельной конструкцией камеры сгорания, которая помещалась непосредственно в поршне. Номинальная мощность машины составляла 108 л.с. и достигалась при частоте вращения коленчатого вала в 1070 об/мин.

Рабочий объем цилиндров Т-100 составлял 15,53 л. Диаметр одного цилиндра из четырех равнялся 145 мм, ход поршня — 205 мм. Силовой агрегат имел массу 2100 кг. Для особо тяжелых условий производитель предусмотрел не менее 10 % запаса крутящего момента. Для пуска в холодное время года дизельный мотор оснащался пусковым двигателем П-23 с электростартером. Для обеспечения потребности силового агрегата в питании на машинах устанавливался топливный бак емкостью 235 л.

Пусковой двигатель Т-100 стал применяться на машинах промышленного назначения впервые. Конструкция основного мотора Д-108 также отличалась от устройства предшественников. В форсунках мотора вместо одного распыляющего отверстия стали делать пять. В масляный фильтр Челябинский завод добавил реактивную центрифугу.

Пониженная степень сжатия в новом Д-108 позволила облегчить пуск машины. Крутящий момент в максимальном значении был увеличен до 82 кГм. Повышенная мощность силового агрегата была достигнута за счет улучшенного смесеобразования и сгорания топлива в камере днища поршня.

Трансмиссия и ходовая часть

Трансмиссия Т-100 не сильно отличалась от аналогичного агрегата предшественника С-100. Здесь использовалась муфта сцепления, установленная как отдельный, легко демонтирующийся узел. Сцепление сухое однодисковое с двумя ведомыми дисками с рычажно-кулачковым механизмом управления. В кабине водителя устанавливался специальный рычаг для контроля над сцеплением.

Коробка передач с механической системой переключения имела пять передач переднего хода и четыре передачи заднего хода. КПП трехходовая, реверсивная. Центральная передача — коническая, ведущая шестерня выполнялась в едином блоке с нижним валом коробки. Ведомая шестерня крепилась к фланцу вала центральной передачи.

Муфты поворота имели сухое многодисковое устройство. Ведомые диски выполнялись с фрикционными накладками, которые управлялись серворычагами. Используя трансмиссию и двигатель, трактор Т-100 мог перемещаться в диапазоне скоростей 2,36-10,13 км/ч вперед и 2,79-7,61 км/ч назад.

Ходовой механизм машины полужесткого типа состоял из двух гусеничных тележек, балансирного устройства и гусениц. Тележки сварного типа со сварной рамой коробчатого сечения. Гусеничная цепь устанавливалась на опорные и поддерживающие катки, дополнялась механизмом натяжения и натяжным колесом. Цепь состояла из отдельных звеньев, закрепленных между собой втулками и пальцами. На звенья крепились гусеничные башмаки со специальным профилем. Балансирное устройство представляла собой рессорную пластину с двумя стабилизирующими рессорами меньшего размера.

Кабина

Кабина трактора Т-100 устанавливалась на жесткую раму. От предыдущей модели С-100 кабину отличала только форма. Для своего времени трактор считался достаточно комфортным. Внутри кабины имелось освещение, устанавливалось мягкое сиденье водителя. Также на Т-100 устанавливалась система принудительной вентиляции, которая, тем не менее, приводила к появлению повышенного шума в кабине.

Габаритные размеры

  • длина — 4255 мм;
  • ширина — 2460 мм;
  • высота — 3059 мм;
  • колея — 1880 мм;
  • длина опорной поверхности гусениц — 2370 мм;
  • дорожный просвет — 331 мм;
  • удельное давление на почву — 0,47 кгс/см2;
  • удельная металлоемкость — 102,7 кг/л.с.;
  • номинальное тяговое усилие — 6000 кг.

Трактор Т-100 имел вес в конструктивном положении 11 100 кг. Максимальное тяговое усилие машины составляло 9500 кг на первой передаче. По мере увеличения скорости движения усилие тяги снижалось. На последней, пятой передаче трактор выдавал усилие 2000 кг.

Устройство агрегата и технические параметры

Двигатель

  • СМД-61 (производитель ХЗТД).
  • ЯМЗ-236Д (производитель Автодизель).

В качестве пускового устройства использовался бензиновый стартовый двигатель, который запускался электростартером.

К техническим особенностям обоих силовых агрегатов относят возможность выполнения пускового нагрева, что улучшало запуск зимой.

Двигатели, которыми комплектовался Т-150к, имеют следующие технические характеристики (приведены для СМД-61, а в скобках указаны параметры ЯМЗ-236Д):

  • Число цилиндров – 6 шт.
  • Расположение –V-образное, под углом развала в 90 градусов.
  • Мощность – 160,0 (175,0) л. с.
  • Объем – 9,2 (11,2) л.
  • Охлаждающая жидкость – тосол (возможно применение воды).
  • Масса ДВС – 0,95 (1,00) т.
  • Расход топлива – 217,0 (220,0) г/кВт.час.
  • ТНВД – распределительного типа, с двумя плунжерами.
  • Количество оборотов – 2000 (2100) об/мин.

Кабина

Сама кабина изготовлена из шумо и вибропоглощающих материалов и узлов, где с уменьшенными колебаниями обеспечивает комфортные условия для механизатора.

Выполнению работы способствует круговое остекление и наличие стеклоочистителей. Для комфортной работы зимой установлен специальный отопитель. После тюнинга кабины в 2013 году, в устройстве для безопасности применен специальный каркас.

Трансмиссия

Трансмиссия выполнена в механическом варианте:

  • двухдисковая муфта сцепления в сухом варианте исполнения;
  • КПП;
  • раздаточная коробка;
  • две конические главные передачи;
  • межколесные дифференциалы;
  • ВОМ (в базовом исполнении – задний).

Коробка передач трактора Т-150к выполнена с использованием гидравлического управления, с возможностью переключения скорости при движении.

Раздаточная коробка выполняет деление на диапазоны. С учетом характеристик такого деления количество передач трактора для переднего хода возрастает до 12, для заднего движения – до 4, при этом скорость движения (км/ч) составляет:

ВОМ имеет двухскоростное независимое исполнение, характеристики по частоте вращения в 540 и 1000 оборотов об/мин.

Особенности эксплуатации и обслуживания

Эксплуатация трактора Т100 должна производиться по универсальным правилам (подходят для всех гусеничных тракторов):

  • управляйте техникой только сидя на месте оператора;
  • залезайте в кабину только в положенном месте, держась за ручку возле двери кабины и ставя ногу на специальную боковую платформу;
  • перед началом работы убедитесь, что на траектории движения трактора нет посторонних объектов;
  • чтобы остановить устройство, воспользуйтесь тормозами, предварительно переведя рычаг КПП в нейтральное положение, и только затем включив тормоз;
  • опустите навесные орудия после остановки трактора;
  • для поддержания гусеничных механизмов в надлежащем состоянии используйте специальное масло/консистентную смазку;
  • в целях безопасности оператора контроль натяжения гусеницы проводится визуально, на небольшом расстоянии от трактора

Масло или смазка выходят из клапана выпуска под высоким давлением, и при попадании на кожу могут ранить, поэтому на выпускной клапан смотреть запрещено.

Техническое обслуживание гусеничного трактора Т-100 выполняется согласно схеме:

  • первое обслуживание через 7 рабочих часов (в конце смены);
  • далее через 120, 180, 240, 300, 360, 400 часов.

Действия, которые выполняются оператором при ТО:

  • регулировка муфты сцепления;
  • регулировка педалей тормоза;
  • очистка наружной поверхности рабочих узлов;
  • замена фильтров топлива;
  • регулировка гусениц (степень натяжения).

При консервации трактора на зимнее/сезонное хранение выполняют следующие действия:

  • слить охлаждающую жидкость;
  • слить отстой топлива;
  • все остальные жидкости (из резервуара стеклоочистителя, конденсат воздушного баллона);
  • рычаги управления переместите на нейтраль;
  • выключите батарею аккумулятора;
  • под трактор установите подкладки (лежни), чтобы гусеничная часть не соприкасалась с землей.

Узел трансмиссии

Данный блок выполнен в традиционном стиле, муфта сцепления легко демонтируется. Сухой однодисковый узел контролируется из кабины оператора при помощи специального рычага с кулачковым механизмом. Коробка переключения передач снабжена реверсом и механикой с пятью диапазонами переднего хода и четырьмя скоростями при езде назад.

По строению КПП представляет собой центрально расположенный элемент конусообразной формы, оснащенный ведомой шестеренкой на фланце и переходящий в нижнем валу коробки в единое целое с трансмиссией.

Кроме того, трактор Т-100 оборудован сухими многодисковыми поворотными муфтами, фрикционными накладками и специальными рычагами. Скорость передвижения техники, в зависимости от направления движения и активной передачи, варьируется от двух до десяти километров в час.

Гусеничный трактор Т-100

В середине двадцатого века одной из наиболее востребованных моделей спецтехники являлся сельскохозяйственный трактор Т 100. Несмотря на устарелость и техническое несовершенство, он имеет ряд преимуществ, благодаря которым даже сегодня успешно применяется в аграрной отрасли, дорожной и лесной промышленности.

Технику можно агрегатировать с различными навесными устройствами, что, собственно, и расширяет ряд ее возможностей. За счет простых конструктивных особенностей трактор Сотка легко поддается ремонту и не требует больших вложений, поскольку все детали можно приобрести на вторичном рынке. В чем же заключаются плюсы спецтехники, рассмотрим подробнее.
