Предназначение, устройство, сильные и слабые стороны Беларус 1025

Двигатель трактора МТЗ 1025

Трактор оснащён четырёхцилиндровым турбированным дизелем Д 245 с предварительным охлаждением нагнетаемого в цилиндры воздуха. Дизеля в соответствии с модификацией трактора имеют разные системы впрыска и узлы каталитической нейтрализации выхлопа. Облегчение пуска в холодное время года достигается работой свечей накаливания.

Показатели1025.21025.31025.41025.51025.6
Марка дизеляД-245SД-245S2Д-245S3AД-245S3ВД-245S4
Экологический стандартStage1Stage2Stage3AStage3BStage 4
Система впрыска топливаCommon Rail или Mercer
Система нейтрализации выхлопаSCRDOS+SCR
Мощность кВт(л.с)79(107)81(110)
Номинальная частота вращения об/мин2200
Рабочий объём , л4,75
Удельный расход топлива, г/кВт.час237249235235237
Коэффициент запаса крутящего момента, %1525
Ёмкость топливного бака, л135

В отличие от традиционной системы питания двигатели Д-245S3A, Д-245S3В, Д-245S4 оснащённые топливной системой Common Rail в своём составе имеют: аккумулятор топлива высокого давления, датчики рабочей среды двигателя (давления, температуры топлива и воздуха), электромагнитные клапаны форсунок, регулятор расхода топлива, электронный блок цепей контроля управления и связи.

Кроме указанного силового агрегата в таблице, МТЗ 1025.4 может комплектоваться немецким дизелем марки «DEUTZ» с похожими основными характеристиками.

КПП и трансмиссия

Коробка передач (КПП) МТЗ-1025 — четырехдиапазонная механическая. 16 скоростей для движения вперед позволяют выбрать скоростной режим в диапазоне от 2- 3 до 37 км/ч. 8 передач обеспечивают движение трактора задним ходом со скоростью от 4-х до 17 км/ч.

Шасси трактора полноприводное. Преимущества конструкции заднего моста с планетарными редукторами эффективно реализуются за счет автоматической блокировки дифференциала. Передний мост модифицирован за счет усиления полуосей. Возможность отключения переднего привода способствует уменьшению нагрузок на трансмиссию, существенной экономии ГСМ.

Постоянно замкнутое, двухдисковое сухое сцепление обеспечивает передачу высокого крутящего момента со значительным запасом. Основной и стояночный тормоза тягача работают параллельно с аналогичными устройствами транспортных прицепов.

Гидравлическая двухцилиндровая трехрежимная навеска для МТЗ 1025 характеризуется универсальностью, свободным доступом для регулировок и обслуживания, возможностью фиксации навесных агрегатов при их транспортировке. Навеска трактора полностью совместима с фирменными агрегатами и с большей частью тракторного навесного ассортимента других производителей.

Конструкция трактора предусматривает три выхода гидросистемы, предназначенные для приведения в действие навесных и прицепных устройств, а также стационарных двигателей с гидроприводом.

Достоинства и недостатки модели МТЗ-1025

Конструкторам удалось создать машину, сочетающую в себе:

  • универсальность применения;
  • доступную стоимость;
  • умеренный расход топлива и масел;
  • высокую ремонтопригодность;
  • достаточно длительный срок службы.

По многим показателям сохранена унификация запасных частей и целых узлов, позволяющая уменьшить простой агрегата при выполнении ремонтных работ разного уровня сложности.

Характерный недостаток первых серий — перегрев двигателя в летнюю жару из-за низкой эффективности системы охлаждения. Проблема решается заменой стандартного четырехрядного радиатора более производительным пятирядным. Производители оперативно отреагировали на справедливые жалобы эксплуатационников, поэтому во всех последующих сериях этот недостаток полностью устранен.

Отсутствие в кабине базовой модели МТЗ-1025 кондиционера компенсируется ее умеренной стоимостью. Дополнительным оборудованием трактор комплектуется только после оформления отдельной заявки.

Технические характеристики МТЗ 1025

Данная серия разрабатывалась для решения широкого спектра задач, стоящих перед средними и крупными сельхозпроизводителями, фермерскими хозяйствами и предприятиями ЖКХ.

Трактор МТЗ 1025 относится к универсальным тракторам тысячной серии (мощность двигателя от 100 л.с.). Возможность работы с широкозахватным навесным оборудованием и перечень выполняемых подсобных работ гарантируют занятость данного трактора на весь рабочий день. Такая практичность МТЗ 1025, его многофункциональность и уникальная ремонтопригодность быстро завоевали симпатии целой армии покупателей. Недаром на сегодня данный трактор является самым популярным в линейке продукции Минского Тракторного Завода.

Внутри серии трактор имеет шесть модификаций. Главные отличия между ними в вариациях дизеля Д-245. Есть модификация и с импортным дизелем от компании Deutz. Импортный «сородич» влечет за собой некоторые изменении в каталоге расходников для ТО и не более. Все агрегаты вписываются по мощности в диапазон 100-125 л.с., показатели по расходу топлива и крутящему моменту так же близки по значениям.

Тракторы тысячной серии адаптированы для работы с навесным и полунавесным оборудованием, как отечественного, так и импортного производства.

Перечень работ, которые можно возложить на железные плечи трактора: пахота, культивация, боронование, междурядная обработка овощей, уборка урожая, внесение удобрений, весь спектр работ для коммунального хозяйства. МТЗ 1025 технические характеристики, которого универсальны, — способен легко перевоплотиться и в экскаватор, и в погрузчик, и в бульдозер. Использование такой дополнительной опции, как манипулятор или трелевочное устройство — дают возможность эффективно использовать данный минский трактор и на лесоповале.

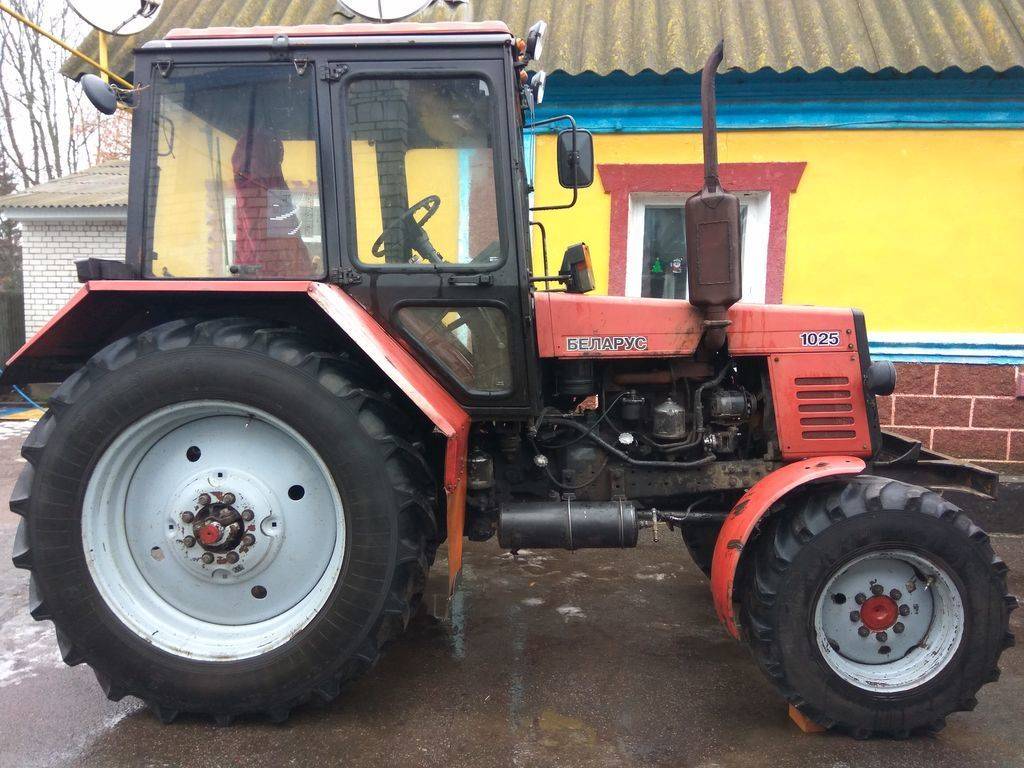

Внешний вид трактора МТЗ 1025 является классическим — кабина оператора расположена позади силового агрегата, а задние колеса имеют гораздо больший диаметр, чем передние. В качестве справочных данных приводем основные размеры:

  1. Длина (по крайним точкам) 4200 мм;
  2. Ширина 1970 мм;
  3. Высота 2820 мм;
  4. Колея, создаваемая передними колесами — от 1445 до 1990 мм;
  5. Колея создаваемая задними колесами — от 1430 до 2100 мм;
  6. Минимальный клиренс трактора — 465 мм;
  7. Минимально возможный радиус разворота 4,1 м;
  8. Максимальная масса (с противовесами) — 7500 кг.
  • Двигатель Д-245 четырехтактный четырехцилиндровый (некоторые модификации комплектуются дизелями DEUTZ);
  • Средний расход топлива 171 г/л.с.ч ;
  • Топливный бак — 154 литров;
  • Охлаждение — жидкостное.

Достоинства и недостатки модели МТЗ-1025

Конструкторам удалось создать машину, сочетающую в себе:

  • универсальность применения;
  • доступную стоимость;
  • умеренный расход топлива и масел;
  • высокую ремонтопригодность;
  • достаточно длительный срок службы.

По многим показателям сохранена унификация запасных частей и целых узлов, позволяющая уменьшить простой агрегата при выполнении ремонтных работ разного уровня сложности.

Характерный недостаток первых серий — перегрев двигателя в летнюю жару из-за низкой эффективности системы охлаждения. Проблема решается заменой стандартного четырехрядного радиатора более производительным пятирядным. Производители оперативно отреагировали на справедливые жалобы эксплуатационников, поэтому во всех последующих сериях этот недостаток полностью устранен.

Отсутствие в кабине базовой модели МТЗ-1025 кондиционера компенсируется ее умеренной стоимостью. Дополнительным оборудованием трактор комплектуется только после оформления отдельной заявки.

Устройство и регулировка трактора

На трактор можно поставить практически любое навесное оборудование для полноценной работы.

Двигатель


На «Беларусе» установлен четырехтактный четырехцилиндровый инжекторный мотор с турбонаддувом, работающий на дизельном топливе.

Максимальный крутящий момент – 385 Нм.

Рабочий объем силовой установки равен 4,75 л. При предельной мощности в 105 л.с., машина является экономически выгодной.

Трансмиссия

Механическая КПП синхронизированная, четырехдиапазонная. Число передач стандартное, как у множества других моделей. По желанию обладателя, может переключаться под нагрузку. Двухдисковая муфта сцепления фрикционная, управление механическое.

Гидронавесная система

Гидронавесной системой является гидроподъемник с 2-мя цилиндрами вертикальной ориентации. Регулировка осуществляется в силовом, позиционном и смешанном режимах. Обеспечивается гидравлическая фиксация в транспортном положении. Во время ремонта и обслуживания добраться к ГНС легко.

Ведущий мост


Ведущим мостом является передний. В его составе само-блокирующий дифференциал, планетарно-цилиндрические колесные редукторы и двух-поворотные цапфы. ПВМ бывает в трех состояниях: постоянно включенный, выключенный или включен в автоматическом режиме. Последнее применяется во время буксировки колес. Достаточная несущая способность ПВМ в придачу к колесам на 24 дюйма, разрешает объединять погрузчики с высокой грузоподъемностью.

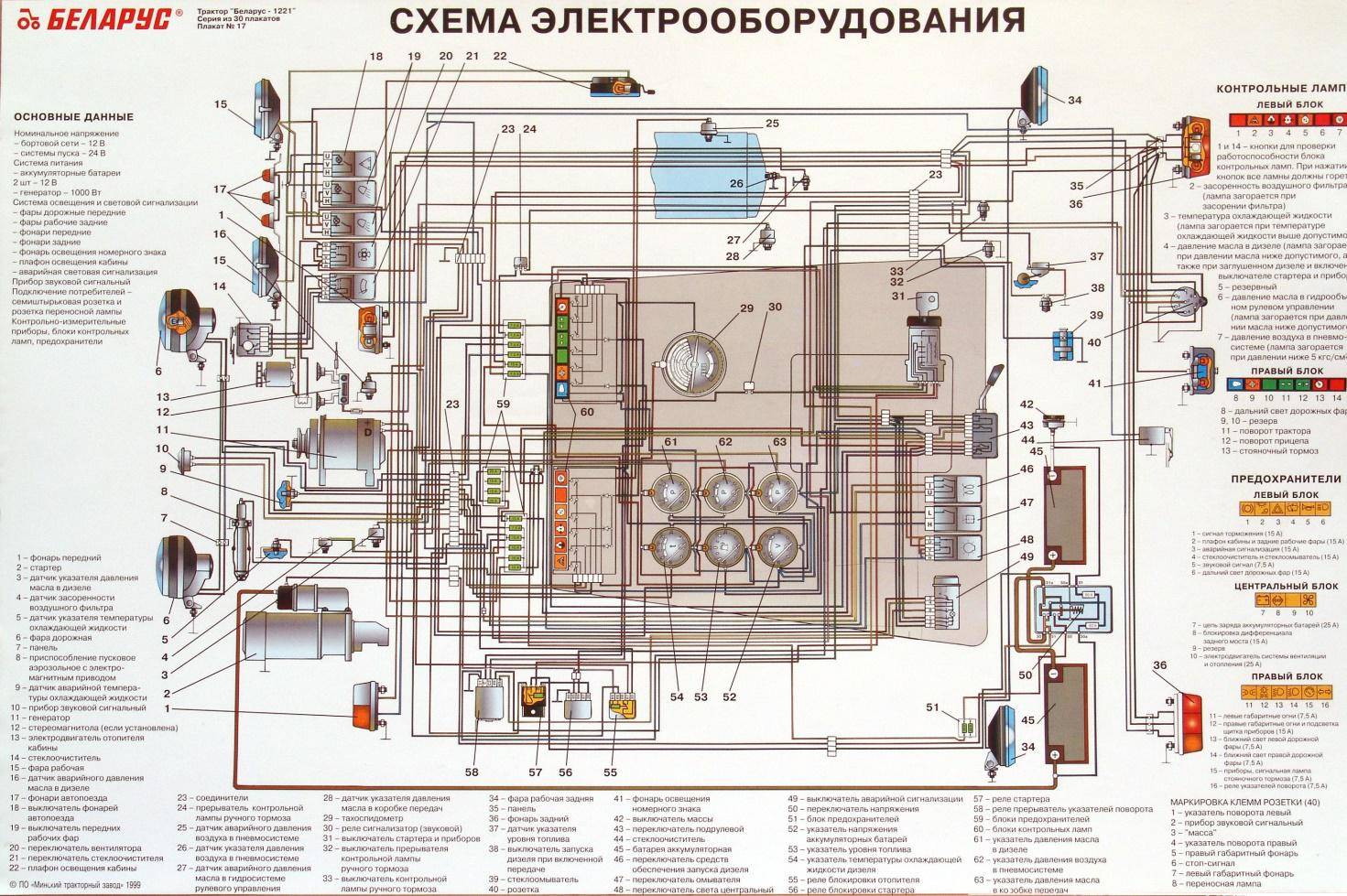

Электооборудование

Электрическое оборудование имеет генераторную установку на 700 ватт, которая выдает напряжение 14 вольт. В пусковой системе стартер на 24 вольта выдает мощность в 6 киловатт. Есть электрофакельный подогреватель.

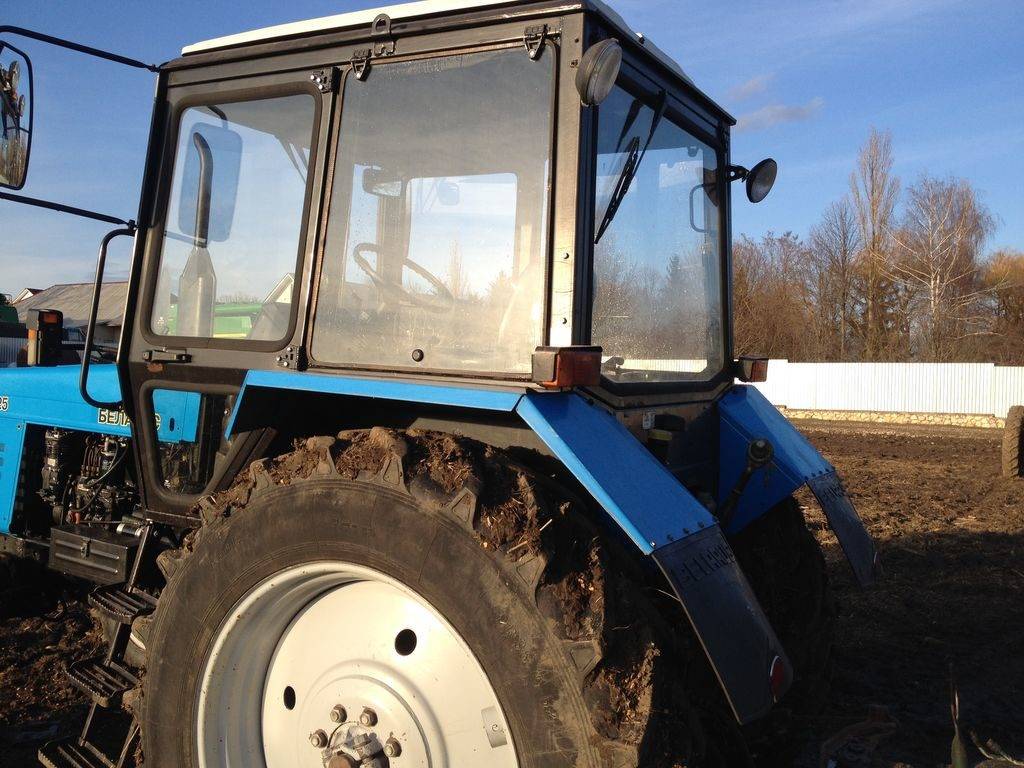

Кабина


Устройство кабины выполнено качественно. Она достаточно объемная, комфортная. По всему периметру расположены стекла, что обеспечивает полноценный обзор.

Кабина открывается спереди, сзади и по бокам. Есть люк, вентиляционная система и отопительная.

Ветровое стекло оборудовано стеклоочистителем.

Регулировка плуга

Регулировка проходит в два этапа: предварительная (перед выездом в поле) и окончательная (непосредственно перед работой).

Первые этапы:

  • под колеса поставить прокладки и опустить плуг, чтоб лемеха задевала поверхность;
  • опорное колесо опустить вниз до упора;
  • выровнять плоскости плуга так, чтоб рама стала параллельно основанию;
  • раскосы навески выставить соответственно передним отверстиям в продольных тягах;
  • цепи, находящиеся на навеске, выставить, чтоб провисли;
  • левый раскос выставить, чтоб расстояние между шарнирными осями было 5,15 см.

В поле проверяется ширина и глубина обрабатываемой поверхности. При разнице во вспахивании удлиняют или укорачивают переднюю тягу. Правильное нахождение центральной тяги – параллельно продольной оси. Цепи опущены.

Регулировка клапанов

Выполнять в такой последовательности:

  • открыть доступ к головкам блока цилиндров;
  • убрать колпаки;
  • произвести проверку креплений у стоек валика коромысел (степень затянутости);
  • поршень на первом цилиндре должен быть в ВМТ, клапаны прижаты;
  • ослабить контргайку на регулировочном винте и выставить нужный зазор посредством раскручивания или закручивания винта.

МТЗ-1025 – идущий в ногу со временем высокопроизводительный универсал

Адаптированная для эксплуатации в самых различных климатических условиях машина тягового класса 1,4 нашла широкое применение в аграрном производстве, строительной индустрии, промышленности, транспорте, при проведении лесозаготовительных работ и в муниципальном хозяйстве.

Трактор, обладающий традиционным для минских машин набором достоинств, среди которых надежность, высокая производительность, универсальность, экономичность и простота эксплуатации, может в полной мере удовлетворить запросы современных пользователей.

Лесной трактор МТЗ-1025 с манипулятором

Благодаря особенностям конструкции, позволяющим легко агрегировать трактор с большим количеством навесных механизмов и прицепных устройств, модель прочно заняла место среди лидеров продаж тракторной техники во многих странах бывшего СССР.

Оснащенный полным приводом и мощным двигателем трактор успешно выполняет все виды сельскохозяйственных работ в условиях переувлажненных почв, используется мелиорации и орошении, отлично справляется с лесозаготовками и задачами муниципального хозяйства.

Компоновка и эргономика

Машина имеет традиционное для линейки моделей МТЗ компоновочное решение – не препятствующую доступу к двигателю кабину оператора, размещенную позади силовой установки и большие по размеру задние колеса.

Оснащенная специальной каркасной рамой, предохраняющей оператора от травм во время перекидывания трактора, кабина машины снабжена всем необходимым для комфортной работы в ней водителя.

Удобные приборные панели, кресло, подстраиваемое под индивидуальные параметры водителя, возможность оборудования дополнительного пассажирского места, системы отопления и вентиляции, большой объем остекления, открывающиеся люк, заднее и боковые стекла обеспечивают условия для высокопроизводительной работы оператора.

Силовая установка

Машина оборудована четырехцилиндровым 110 сильным двигателем Д-245S2 с объемом 4,75 литра и системой турбонаддува с расходом горючего при номинальной нагрузке 236 г/кВт ч.

МТЗ-1025 на заготовке леса

Соответствующий требованиям экологического стандарта Stage II, простой в эксплуатации и экономичный мотор производства Минского тракторного завода позволяет машине перемещать грузы весом до 3,2 тонн.

Технические характеристики трактора МТЗ-1025.2
Габариты (мм)4205х1970х2820
Дорожный просвет (мм)640
Ширина колесной базы (мм)2500
База (мм)2570
Грузоподъемность (кг)3200
Эксплуатационная масса (кг)4480
Емкость топливного бака (л)156
МостБалочный
ГидросистемаНавесная, универсальная, раздельно-агрегатная
Колесная формула4К4
КППСинхронизированная

Конструкция МТЗ-1025

Трактор с колесной формулой 4х4 оборудован выполняющим функцию ведущего усиленным передним мостом, который в сочетании с колесами радиусом 24 дюйма позволяет устанавливать на машину оборудование большой грузоподъемности.

МТЗ-1025 агрегируется с механизмами своего и следующего за ним тягового класса. Функциональность модели расширяет задний вал отбора мощности, позволяющий приводить в действие сторонние механизмы без использования кардана.

В трансмиссионный блок машины входит синхронизированная коробка передач механического типа с однодисковой постоянно замкнутой муфтой и задний вал отбора мощности с диапазоном скорости вращения от 540 до 1000 оборотов в минуту.

Разделенная на четыре рабочие зоны трансмиссия оснащена 16 передачами для управления движением машины вперед и 8 для перемещения задом.

Предельная скорость движущегося вперед трактора – 36,5 км в час, назад – 17 км в час.

Оснащенная баком для рабочей жидкости емкостью 28,5 литров гидравлическая система машины, работу которой поддерживает перекачивающий насос с производительностью 56 литров в минуту, обеспечивает подъем задним навесным устройством трактора грузов массой не менее 4,2 тонны.

Дополнительные опции при поставке трактора:

  • тормоза, работающие в емкости с маслом;
  • ходоуменьшитель;
  • набор для сдваивания задних колес;
  • система кондиционирования;
  • пассажирское сиденье;
  • лифтовой тягово-сцепной механизм;
  • пневматический двухпроводный привод.

Аналоги

В этой категории представлены модели, отличающиеся от МТЗ 1025 мощностью двигателей, наличием дополнительных или более совершенных агрегатов. В частности, трактора моделей МТЗ 952, 892 и 1021 могут отличаться наличием синхронизированной КПП, ходового демультипликатора или дополнительных валов отбора мощности.

Наиболее близкий по рабочим характеристикам аналог — достаточно дорогой трактор китайского производства YTO-X904. Меньшая мощность этой машины компенсируется наличием более совершенной трансмиссии фирмы FIAT и двигателя PERKINS. Тяговые возможности китайского аналога ниже, однако, трактор может работать с навесным оборудованием, предназначенным для более мощных машин.

Устройство и регулировка трактора

На трактор можно поставить практически любое навесное оборудование для полноценной работы.

Двигатель


На «Беларусе» установлен четырехтактный четырехцилиндровый инжекторный мотор с турбонаддувом, работающий на дизельном топливе.

Максимальный крутящий момент – 385 Нм.

Рабочий объем силовой установки равен 4,75 л. При предельной мощности в 105 л.с., машина является экономически выгодной.

Трансмиссия

Механическая КПП синхронизированная, четырехдиапазонная. Число передач стандартное, как у множества других моделей. По желанию обладателя, может переключаться под нагрузку. Двухдисковая муфта сцепления фрикционная, управление механическое.

Гидронавесная система

Гидронавесной системой является гидроподъемник с 2-мя цилиндрами вертикальной ориентации. Регулировка осуществляется в силовом, позиционном и смешанном режимах. Обеспечивается гидравлическая фиксация в транспортном положении. Во время ремонта и обслуживания добраться к ГНС легко.

Ведущий мост


Ведущим мостом является передний. В его составе само-блокирующий дифференциал, планетарно-цилиндрические колесные редукторы и двух-поворотные цапфы. ПВМ бывает в трех состояниях: постоянно включенный, выключенный или включен в автоматическом режиме. Последнее применяется во время буксировки колес. Достаточная несущая способность ПВМ в придачу к колесам на 24 дюйма, разрешает объединять погрузчики с высокой грузоподъемностью.

Электооборудование

Электрическое оборудование имеет генераторную установку на 700 ватт, которая выдает напряжение 14 вольт. В пусковой системе стартер на 24 вольта выдает мощность в 6 киловатт. Есть электрофакельный подогреватель.

Кабина


Устройство кабины выполнено качественно. Она достаточно объемная, комфортная. По всему периметру расположены стекла, что обеспечивает полноценный обзор.

Кабина открывается спереди, сзади и по бокам. Есть люк, вентиляционная система и отопительная.

Ветровое стекло оборудовано стеклоочистителем.

Регулировка плуга

Регулировка проходит в два этапа: предварительная (перед выездом в поле) и окончательная (непосредственно перед работой).

Первые этапы:

  • под колеса поставить прокладки и опустить плуг, чтоб лемеха задевала поверхность;
  • опорное колесо опустить вниз до упора;
  • выровнять плоскости плуга так, чтоб рама стала параллельно основанию;
  • раскосы навески выставить соответственно передним отверстиям в продольных тягах;
  • цепи, находящиеся на навеске, выставить, чтоб провисли;
  • левый раскос выставить, чтоб расстояние между шарнирными осями было 5,15 см.

В поле проверяется ширина и глубина обрабатываемой поверхности. При разнице во вспахивании удлиняют или укорачивают переднюю тягу. Правильное нахождение центральной тяги – параллельно продольной оси. Цепи опущены.

Регулировка клапанов

Выполнять в такой последовательности:

  • открыть доступ к головкам блока цилиндров;
  • убрать колпаки;
  • произвести проверку креплений у стоек валика коромысел (степень затянутости);
  • поршень на первом цилиндре должен быть в ВМТ, клапаны прижаты;
  • ослабить контргайку на регулировочном винте и выставить нужный зазор посредством раскручивания или закручивания винта.

Ходовая часть и трансмиссия

На данном тракторе используются шины следующих типоразмеров: 360/70R24 для передних и 18,4R34 для задних колес.

Передний ведущий мост МТЗ-1025

МТЗ-1025 — полноприводной трактор. В основное время ведущим является задний мост, передний подключается по мере необходимости. Его подключение может быть выполнено автоматикой трактора самостоятельно либо по команде водителя-оператора из кабины.

Реализована система автоматической блокировки межосевого дифференциала. Трансмиссия усиленного типа, сцепление двухдисковое, «сухой» конструкции, фрикционное.

Мосты — задний балочно-соосного типа, передний портальный. Они рассчитаны на выдерживание значительных нагрузок. Так, грузоподъемность трактора составляет 4 т, масса груза, которую он может тянуть на прицепе, на порядок выше.

Передняя подвеска — полужесткая, задняя — жесткая.

Это интересно: Устройство и технические характеристики трактора МТЗ Беларус-1221 — разбираемся основательно

Технические характеристики

Основой надежной к качественной эксплуатации любой механизированной сельскохозяйственной техники является силовой агрегат. На тракторе МТЗ 1025 установлен двигатель модели Д-245 со следующими техническими параметрами (в скобках характеристики для варианта 1025.2.)

  1. Тип – дизельный.
  2. Вариант исполнения – четырехтактный.
  3. Турбонаддув – с предварительным охлаждением воздуха (охлаждение отсутствует).
  4. Количество цилиндров – 4 (рядное исполнение).
  5. Рабочий объем – 4,75 л.
  6. Частота вращения вала – 2200 об/мин.
  7. Мощность – 110,2 (104,70) л. с.
  8. Расход топлива – 249,0 (236,0) г/(кВт·ч).
  9. Масса – 0,51 т.

Другие характеристики МТЗ 1025

  1. Габаритные размеры::
    1. Длина – 4,00 м.
    2. Ширина – 1,97 м.
    3. Высота – 2,82 м.
    4. База – 2,57 м.
  2. Количество передач:
    1. Вперед – 16.
    2. Назад – 8.
  3. Общие данные:
    1. Привод – 4х4.
    2. Масса – 4,48 т.
    3. Радиус поворота – 4,1 м.
    4. Дорожный просвет – 0,465 м.
    5. Емкость топливных баков – 156 л.
    6. Грузоподъемность – 4,20 т.
  4. Скорость движения:
    1. Наименьшая вперед – 2,30 км/ч.
    2. Наименьшая назад – 4,10 км/ч.
    3. Наибольшая транспортная – 36,60 км/ч.
    4. Наибольшая назад – 17,20 км/ч.
  5. Колея (с возможностью регулировки):
    1. передние колеса – 1,42-1,87 м,
    2. задние колеса – 1,40-2,10 м.
  6. Размер шин:
    1. передние колеса – 360/70R24,
    2. задние колеса – 18,4R34.

Двигатель

Заглянув под капот, мы увидим мотор марки Д-245 производства Минского моторного завода. Это рядный, четырехцилиндровый, четырехтактный дизель с наддувом и жидкостным охлаждением. Обладает неплохой производительностью и считается одним из наиболее экономичных, в своем классе.

В эксплуатации неприхотлив, как и все моторы этого семейства. Качество топлива для него, так же не является проблемой, переваривает как зарубежную, так и отечественную солярку. Отвечает экологическим нормам.

Пуск осуществляется электростартером на 24 вольта, мощностью 6 кВт. Для облегчения пуска оснащается электрофакельным подогревом.

  • Марка двигателя – Д245;
  • Мощность кВт/л.с. – 77/105;
  • Номинальные обороты – 2200 об.мин.
  • Количество цилиндров – 4;
  • Диаметр цилиндра/ход поршня – 110/125 мм.
  • Объем цилиндров – 4,75 л.
  • Крутящий момент – 385 Нм.
  • Потребление горючего – 171 г/л.с.ч.

Коробка передач

Имеет синхронизированную механическую коробку передач, работающую в четырех диапазонах, в целом обеспечивает 16 скоростей вперед и 8 назад. Скоростные характеристики при этом составляют от 2,3 до 37 вперед, и назад от 4 до 17 км/ч.

Ходовая и трансмиссия

Трактор является полноприводным. Задний, ведущий мост, оснащен колесными редукторами планетарного типа. Дифференциал самоблокирующийся, управляется системой. Усилены полуоси моста. Колеса с размером шин 18,4R34.

Передний мост имеет два режима работы: включен, автоматически. В автоматическом режиме, включается при необходимости, например, когда пробуксовывают задние колеса. В случае ненадобности, передний мост можно полностью отключить.Мост балочно соосный или портального типа. Важнейшими узлами моста являются: дифференциал с самоблокировкой, двухповоротные цапфы и цилиндрические планетарные редукторы.

Мост способен выдерживать значительные нагрузки, а вместе с широкими колесами на 24 дюйма, является надежной основой для использования фронтальной навески.

Трансмиссия усиленная, с двухдисковой муфтой сцепления. Муфта сцепления, постоянно замкнутая, сухая, фрикционная.

Тормоза как основные, так и стояночные дисковые, сухие. Тормоза прицепов приводятся в действие пневматически, и синхронизированы с тормозами трактора.

Гидронавесная система

Гидронавесной системой является гидроподъемник с 2-мя цилиндрами вертикальной ориентации. Регулировка осуществляется в силовом, позиционном и смешанном режимах. Обеспечивается гидравлическая фиксация в транспортном положении. Во время ремонта и обслуживания добраться к ГНС легко.

Ведущий мост

Ведущим мостом является передний. В его составе само-блокирующий дифференциал, планетарно-цилиндрические колесные редукторы и двух-поворотные цапфы. ПВМ бывает в трех состояниях: постоянно включенный, выключенный или включен в автоматическом режиме. Последнее применяется во время буксировки колес. Достаточная несущая способность ПВМ в придачу к колесам на 24 дюйма, разрешает объединять погрузчики с высокой грузоподъемностью.

Электооборудование

Электрическое оборудование имеет генераторную установку на 700 ватт, которая выдает напряжение 14 вольт. В пусковой системе стартер на 24 вольта выдает мощность в 6 киловатт. Есть электрофакельный подогреватель.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
