Все что стоит знать о строении и правильной работе коробки передач МТЗ-80 и МТЗ-82

Конструкция реверс-редуктора МТЗ-80 и МТЗ-82

Между корпусом сцепления и КПП располагается реверс-редуктор. Этот узел отвечает за быстрое изменение направления движения с переднего на задний.

Реверс-редуктор состоит из двух узлов: блока валов и шестеренок, а также узла управления редуктором. Чертёж реверс-редуктора можно увидеть на рисунке ниже:

Цифрами на рисунке обозначены:

1. крышка реверс-редуктора;
2. синхронизатор;
3. рычажок;
4. валик с вилкой;
5. шарик фиксатора;
6. стакан;
7. втулка;
8. первичный вал КП;
9. ведомая шестерня;
10. коробка передач;
11. гнездо переднее;
12. корпус сцепления;
13. промежуточная шестерня;
14. ось сателлита;
15. штифт;
16. сателлит;
17. шарикоподшипник;
18. силовой вал;
19. ведущая шестерня;
20. крышка;
21. механизм параллелограмма;
22. рычаг управления реверс-редуктором.

9.5. Вал отбора мощности (ВОМ). Неисправности, регулировки.

Заедание рычага управления валом отбора мощности и затрудненное управление поводком муфты переключения на независимый или синхронный привод свидетельствуют о неисправности механизма усиления (стакана пружины) и износе кулачковой муфты переключения. Для определения причины неисправности механизма усиления снимают и разбирают стакан пружины (рис. 2.8.20).

Рис. 2.8.20. Снятие стакана пружины механизма усиления в сборе: 1 — установочный болт; 2 — регулировочный болт; 3 — контргайка; 4— стопорный болт; 5— рычаг валика переключения.

При разборке стакана с установленной в нем сжатой пружиной соблюдают осторожность и операции выполняют в определенной последовательности. Сначала переводят рычаг управления ВОМ в положение, при котором совмещаются технологические отверстия в рычаге 5 валика переключения и заднем мосту, и заворачивают в них установочный болт 1

Затем отпускают контргайку 3, заворачивают регулировочный болт 2 до отказа в рычаг 5 валика переключения и стопорный болт 4 в стакан пружины, после чего придерживают стакан рукой и осторожно выворачивают регулировочный болт 2. Убедившись в надежности фиксации стакана с корпусом, снимают стакан в сборе. Зажимают его под прессом или в струбцине и выворачивают стопорный болт 4. Неисправные детали заменяют. Для сборки также используют пресс или струбцину. При неисправности кулачковой муфты переключения отсоединяют коробку передач от заднего моста и заменяют изношенные детали. Продолжение вращения хвостовика вала при выключении ВОМ или неравномерное его вращение свидетельствуют о нарушении регулировки тормозных лент и их износе. Регулировку натяжения тормозных лент и рычага управления BОM проводят следующим образом. Снимают крышку люка (рис. 2.8.21) и заворачивают до отказа регулировочные болты (рис. 2.8.22).

Рис. 2.8.21. Снятие крышки люка регулировки натяжения тормозных лент ВОМ: 1 — люк; 2 — болт.

Рис. 2.8.22. Регулировочные болты тормозных лент ВОМ: 1 — регулировочные болты; 2 — корпус заднего моста.

Заворачивают установочный болт 5 (рис. 2.8.23) в рычаг 6 и корпус моста 7 и снимают механизм сервоусиления в сборе.

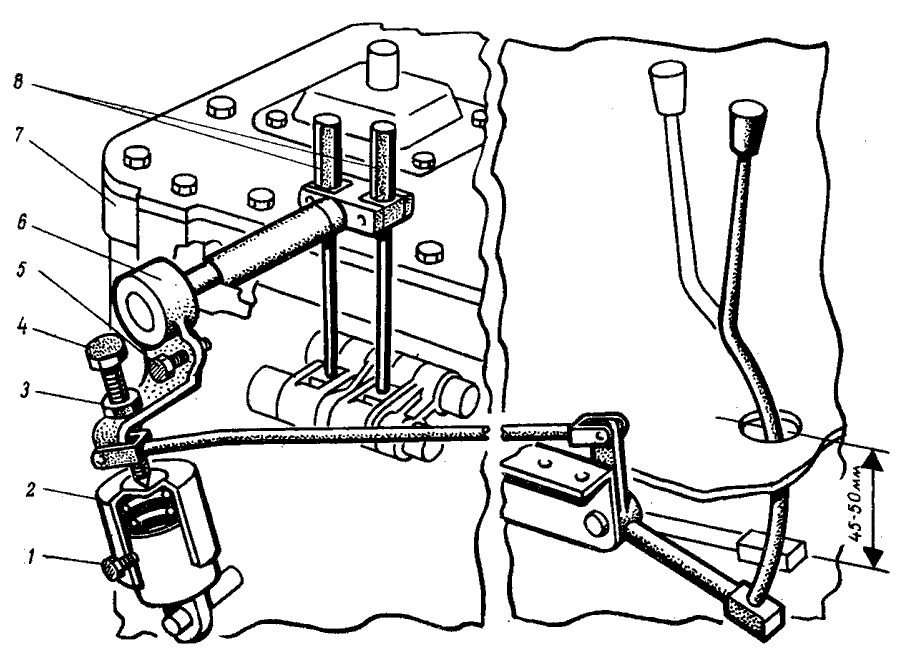

Рис. 2.8.23. Схема регулировки тормозных лент, рычага управления заднего ВОМ и снятия механизма сервоусиления: 1 — стопорный болт; 2 — стакан; 3 — контргайка; 4, 8 — регулировочные болты; 5 — установочный болт; 6 — рычаг; 7 — корпус заднего моста.

Отсоединяют тягу от рычага управления ВОМ, выворачивают болты 8 до свободного проворачивания хвостовика ВОМ усилием руки, подсоединяют тягу к рычагу управления, при необходимости вращением вилки изменяют её длину и устанавливают механизм сервоусиления. Если не удается устранить неисправность, ВОМ снимают с трактора. Для этого отворачивают болты крепления задней крышки и выпрессовывают ВОМ в сборе технологическими болтами (рис. 2.8.24).

Рис. 2.8.24. Спрессовка BOM в сборе: 1 — крышка; 2 — болт; 3 — технологический болт.

Затем снимают тормозные ленты (рис. 2.8.25) и измеряют их толщину. Ленты заменяют новыми при толщине менее 2,5мм.

Рис. 2.8.25. Снятие тормозных лент: 1 — тормозные крышка ленты.

Появление шума, усиливающегося с увеличением передаваемого крутящего момента, и следы смазки на задней крышке свидетельствуют об износе шлицев вала, деталей планетарного редуктора, потере эластичности или разрушении манжет. В этом случае ВОМ снимают с трактора. Для проверки технического состояния его заднюю крышку зажимают в тисках. Прокручивая хвостовик, осматривают зубья шестерен и рукой проверяют перемещение хвостовика вала в подшипниках. Обнаружив сколы на зубьях, большие перемещения в сопряжениях отдельных деталей или заедание вала, ВОМ разбирают, дефектные детали заменяют (рис. 2.8.26).

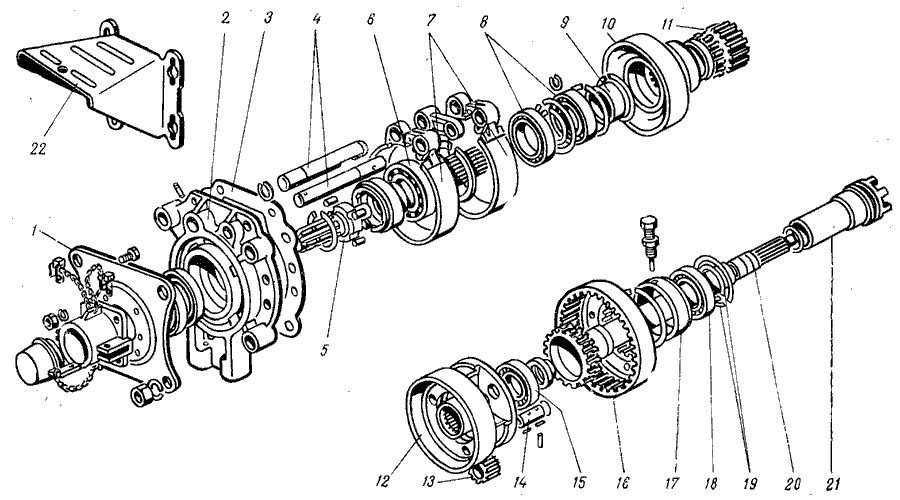

Рис. 2.8.26. Взаимное расположение деталей заднего BOM: 1 — плита; 2 — крышка ВОМ; 3 — прокладка; 4 — оси; 5 — вал заднего ВОМ; 6, 8, 15, 18 — подшипники; 7 — тормозные ленты с накладками; 9 — втулка; 10 — барабан; 11 — солнечная шестерня; 12 — водило; 13 — сателлит; 14 — ось сателлита; 16 — шестерня коромысла; 17 — стакан; 19 — стопорные кольца; 20 — вал; 21 — муфта; 22 — кожух ВОМ.

Как разобрать коробку МТЗ-80

В зависимости от внешних признаков неисправности коробка передач должна быть разобрана частично либо полностью демонтирована. Последовательность действий по полному демонтажу КПП МТЗ в схеме ремонта, описанной в инструкции к трактору, предусматривает следующие шаги:

• слив трансмиссионного масла;
• отсоединение коробки в сборе от корпуса трактора;
• разборка КПП.

При обнаружении ряда неполадок трансмиссии можно произвести разборку без полного демонтажа, такой метод предусмотрен при нечетком переключении передач, когда на первом этапе достаточно демонтировать ручку управления трансмиссией и проверить состояние блока.

Разборка рычага КПП МТЗ-80

Проверить пригодность ручки переключения к дальнейшей эксплуатации можно, не демонтируя коробку переключения скоростей, для чего нужно выполнить последовательные действия:

• вынуть рычаг, предварительно сняв пол и разобрав шарнирное гнездо;
• снять плиту с вилками, визуально определить, какие из них требуют замены;
• осмотреть пригодность ручки переключения передач для дальнейшего использования;
• если вилки погнуты и болтаются, а их рабочие стороны не параллельны, необходимо разобрать этот узел и заменить изношенные детали.

Такой ремонт позволяет устранить только часть возможных проблем, связанных с плохим включением и переключением передач. Для полноценной ревизии агрегата требуется полная разборка коробки передач.

Порядок разборки

Помимо ключей и отверток, для снятия механизма переключения скоростей трактора требуется следующая арматура:

• съемник;
• молоток;
• бородок слесарный (добойник);
• бронзовая выколотка.

После отсоединения узла от корпуса и демонтажа блока вилок следует:

• снять стопорное кольцо и шестеренку с первичного вала, затем снять второе кольцо и демонтировать втулку и шестерню №4;
• предварительно выбив штифт, провести удаление внутреннего вала привода ВОМ (вала отбора мощности);
• открутив болты и вынув гнездо, извлечь из корпуса ведущую шестеренку второго диапазона в комплекте со стаканом и подшипниками;
• вынуть первичный вал, чтобы облегчить разборку механической трансмиссии, работающей по схеме (9F+2R);
• демонтировать промежуточный вал;
• извлечь вторичный вал;
• подготовиться к снятию вала заднего хода и пониженных передач, демонтировав стопорное кольцо и подшипники;
• извлечь из корпуса вал реверсивных и пониженных передач;
• произвести выпрессовку стакана подшипника.

После извлечения валов из коробки передач следует демонтировать с них шестерни и разобрать остальные детали, извлеченные целиком.

Дефектовка деталей КПП

После полной разборки трансмиссии необходимо визуально осмотреть все составляющие элементы и принять решение об их пригодности для дальнейшего использования. Для того чтобы не пропустить дефекты металла, комплектующие перед осмотром рекомендуется промыть в керосине или дизельном топливе и просушить.

Рекомендации по отбраковке элементов коробки:

1. Корпус подлежит замене при обнаружении трещин.
2. Необходимо заменить на новые разбитые стаканы в корпусе коробки.
3. Вместо вилок погнутых, а также с непараллельными щечками должны быть установлены новые.
4. Подшипники следует проверять, вращая наружную обойму относительно внутренней.
5. Нельзя монтировать рычаг КПП с изношенным наконечником.

Приступать к монтажу КПП можно только после проверки всех деталей и получения новых для замены непригодных к эксплуатации.

Особенности коробки передач агрегата

Отечественный трактор оборудован 9-ступенчатой механической коробкой передач. В конструкцию также входит понижающий редуктор, что дает возможность передвигаться, в общей сложности, на 18 передних и 4 задних скоростях. По требованию покупателя на тракторе может быть установлен ходоуменьшитель, устанавливаемый рядом с механизмом навески.

Нередко владельцы техники слышат стуки, издаваемые от КПП. Если они исчезают при работе на других передачах, то это прямой признак износа некоторых шестерней или выкрашивания их зубцов. Чтобы закончить работу не повредив трактор еще сильнее, потребуется сразу же заменить фрезу элементом с меньшей массой. По окончанию работы нужно поменять изношенные шестерни.

Некоторые трактора, выпускаемые до 1985 г., снабжались коробкой передач с гидравлическим управлением и возможность менять скорости при полной нагрузке. Такие машины позволяли включать любую из 4 скоростей, находящихся в одном из 4 диапазонов. При условии правильной регулировки сцепления муфту при переключении выжимать не требовалось.

Задний мост МТЗ-80 оснащен функцией дифференциальной блокировки гидравлического типа. Выбор режима блокировки доступен на панели приборов трактора.

Конструкция мотора трактора

Двигатель машины относится к классу 4-цилиндровых четырехтактных моторов с водяной системой охлаждения трактора. Он создавался специально для линейки этих тракторов на том же Минском тракторном заводе. Эксплуатационный объем мотора составляет примерно 4,75 л. Благодаря качественному электрооборудованию и полураздельной камере сгорания, номинальная мощность двигателя составляет 80 л. с., а крутящий момент – 2200 об/мин. Вес дизельного мотора составляет 428 кг. Некоторые модели тракторов дополнительно комплектуются предпусковым подогревателем ПЖБ-200Б. Для запуска машины в ее комплектацию входит электрический стартер и пусковой карбюраторный мотор. Также в конструкцию входит устройство блокировки запуска, который нужно использовать для удерживания трактора на месте при заведенном моторе.

Чтобы продлить сроки эксплуатации двигателя, производитель рекомендует выполнять его осмотр и обслуживание каждые 240 моточасов. Изготовитель не советует использовать печку без необходимости, так как это отрицательно влияет на стабильность крутящего момента двигателя.

Как собирают КПП мотоблока МТЗ

Рассмотрим коробки передач другой сельскохозяйственной техники. Белорусская машиностроительная компания, производящая тракторы, постоянно совершенствует сборку своей техники, оснащая ее новыми приборами и приспособлениями. КПП МТЗ-1221, схема переключения МТЗ-320, КПП МТЗ-50 схожи со схемой, рассмотренной ранее на МТЗ-80 и коробкой передач МТЗ-82. Схемы коробки передач на всех сельскохозяйственных машинах производителя мало чем отличаются. При должном уходе и правильном обращении с техникой ремонт КПП МТЗ-320, как и ремонт 82 и 80 моделей может просто не понадобиться.

Однако при осуществлении сельскохозяйственных работ зачастую используются не тракторы, а колесные мотоблоки того же самого минского завода. Их коробки передач несколько отличаются от тракторных.

Некоторые умельцы умудряются своими руками собирать коробку для мотоблока МТЗ, не говоря о самостоятельном демонтаже устройства и т. д. Во всемирной сети по нужному запросу можно найти видеозаписи, на которых показано, как водитель мотоблока своими руками разобрал устройство, провел еще какие-то действия с разобранной КПП, собрал ее, и отремонтированную коробку передач установил обратно на мотоблок.

Главная функция коробки переключения передач — создание регулируемого крутящего момента и передача его от двигателя через трансмиссию на ведущие колеса трактора. КПП обеспечивает переключение скорости движения трактора, что дает возможность выполнять различные технологические операции и работы от транспортных до всевозможных задач в сельском хозяйстве, строительстве, коммунальной, лесной отрасли и других производствах. Механизм переключения передач МТЗ-80 сконструирован таким образом, что диапазон передаточных чисел скоростей комфортно вписываются в выполнение любых рабочих процессов с использованием всевозможного, специального оборудования. Включение понижающего редуктора позволяет получить 18 вперед и 4 передачи заднего хода.

Устройство

Модель МТЗ-80 имеет комбинированное устройство, так как в передней части роль несущей конструкции играет передняя полурама, а в задней части с этой задачей справляется корпус трансмиссии.

Внешне агрегат обладает аккуратным внешним видом и небольшой шириной. Элементы подкапотного пространства прикрываются откидным щитком, служащим крышкой капота. За элементами подкапотного пространства находится кабина водителя. Так как она расположена над деталями трансмиссии, то для доступа к кабине установлена компактная подножка. Позади кабины расположен механизм навески и каналы гидросистемы для установки навесного гидравлического инвентаря.

8 – корпус понижающего редуктора и сцепления; 14 – устройство компрессора; 15 – насос для подачи топлива; 16 – дизельный мотор; 17 – бензиновый пусковой двигатель; 18 – механизм задней навески; 19 – коробка передач трактора; 20 – редуктор пускового мотора.

Габаритные размеры

Габаритные размеры, мм:
длина (по концам продольных тяг)	3815	3930
ширина (по выступающим концам полуосей задних колес)	1970
высота:
по облицовке	1615	1665
по кабине	2470
Продольная база, мм	2370	2450
Колея, мм:
по передним колесам	1200-1800	1300-1800
по задним колесам	1350-2100
Дорожный просвет, мм:
под рукавами полуосей заднего моста	650
под передней осью	650	–
под рукавами полуосей переднего моста	–	650
под задним мостом	470
под корпусом переднего моста	–	590
Радиус поворота посредине следа внешнего переднего колеса при колее 1400 мм с подтормаживанием внутреннего заднего колеса, м	4,1	4,3
Конструктивная масса (с кабиной, но без дополнительного оборудования и балластных грузов), кг	3160	3270
Наибольшая масса буксируемого прицепа, кг	12000	12000
Наибольшая масса орудия навешиваемого сзади при установке дополнительных грузов на передний брус, кг	900	900
Углы подъема (спуска) без прицепа, град	20	20
Глубина преодолеваемого брода, м	0,85	0,85

Кабина

Изначально Беларус 82 комплектовался так называемой малой кабиной. Первоначальное использование маленькой кабины помогло быстро освоить производство данного трактора. Относительными ее достоинствами можно считать:

• простоту конструкции;
• малый вес;
• небольшие габариты.

Все это позволяло легко снять кабину и выполнить необходимый ремонт в условиях сельских мастерских.

Но недостатков такая кабина имела гораздо больше. Прежде всего, она не могла обеспечить комфортабельные условия работы механизатора. Основными считаются:

• отсутствие обшивки и как следствие низкая шумоизоляция и слабая пылезащита;
• недостаточные размеры остекления и прежде всего высота заднего стекла не позволяли вести качественный обзор;
• отсутствия штатного отопителя;
• низкое качество электросхемы щитка приборов.

К основным таким операциям следует отнести:

• установка самодельного отопителя;
• монтаж войлочной обшивки;
• применение увеличенных боковых зеркал;
• установка самодельного дворника заднего стекла.

Но, выполненный самостоятельным способом тюнинг старой кабины трактора МТЗ 82 вносил локальные изменения в условия труда механизаторов, поэтому выпуск новой модификации трактора МТЗ с большой кабиной заметно повысил комфорт, и как следствие производительность труда механизаторов.

Навесное оборудование

Кроме работы с сельскохозяйственным оборудованием, трактора «МТЗ-82.1» широко используются в качестве базовых машин для выполнения самого широкого спектра работ в агрегате с бульдозерным, экскавационным, погрузочным, коммунальным и иным оборудованием в строительстве, коммунальном хозяйстве, промышленности, а также на транспортных работах и для привода различных стационарных машин.

от обширный, но далеко не полный список рабочего оборудования для агрегатирования с «МТЗ-82.1»:

• В сельском хозяйстве – плуги, бороны, культиваторы, сеялки, разбрасыватели удобрений, рыхлители и окучники, сенокосилки, пресс-подборщики, стогомёты, катофелесажалки/копалки, грабли-ворошилки, транспортные прицепы.
• В лесном хозяйстве – бревнозахваты, погрузчики.
• В строительном и коммунальном хозяйстве – фронтальные погрузчики, экскавационные навески, коммунальные и строительные бульдозерные отвалы, буровые установки, гидромолоты, подметально-уборочные машины, льдоскалыватели, прицеп-цистерны, пескоразбрасыватели, навесные вакуумные пылесосы, стрелы грузоподъёмные, шнекороторное оборудование для уборки снега.

Возможные проблемы и методы их решения

Коробка передач, которой оснащается трактор МТЗ-80 и его модификация МТЗ 82, считается надёжным узлом. Но как и любой механизм, состоящий из множества трущихся деталей, КПП нуждается в регулярной смазке и техническом обслуживании. Если этим пренебрегать, можно столкнуться со следующими явлениями:

При переключении скоростей раздаётся скрип

Это свидетельствует о дефекте дисков сцепления или неправильно отрегулировано зацепление зубчатых колёс. Необходимо поставить трактор в ремонт и заменить отслужившие свой срок узлы.

Если после замены и регулировки скрип остался, необходимо проверить длину пружины, которая находится в блоке управления кулачками. Её длина не должна превышать 32 миллиметра в состоянии максимального сжатия.

Проверка зазоров

Для накладок тормозкового диска максимально допустимый зазор не должен превышать 1,5 миллиметра. Оптимальный зазор цапфа отводки и вилки включения – 2,2 миллиметра. Если эти показатели превышены, трактор МТЗ-80, как и МТЗ-82, нуждается в замене этих деталей.

Люфт рычага переключения передач

Эта проблема обычно сопровождается непроизвольным включением скоростных режимов или их неполным выключением. Это явление говорит о проблемах с вилками переключения, им не хватает трущего усилия.

Кроме того, такой эффект дают ослабшие пружинные фиксаторы. Чтобы устранить проблему, необходимо демонтировать переключающее устройство и провести полную ревизию деталей.

Особое внимание стоит уделить щёчкам вилок переключения, зазорам между переключающими планками и ширине зева. Все изношенные детали не подлежат ремонту, поэтому нуждаются в полной замене

Коробка передач МТЗ-82

Посторонний шум в коробке

Скорее всего, износились опорные подшипники или валы. Если не принять своевременных мер, коробка передач может заклинить и трактор отправится на капитальный ремонт.

Чтобы устранить проблему, необходимо вскрыть коробку и проверить надёжность крепления валов. Делают это вручную, при помощи монтировки или небольшого лома.

Если валы не жёстко зафиксированы в местах креплений, они сдвинутся от приложенного усилия. Необходимо проверить затяжную гайку, если с ней всё в порядке, значит, развалились подшипники. Если подшипники и гайка в порядке, стоит замерить зазор оси вторичного вала.

Стук в коробке

Если в коробке передач слышится посторонний стук, который исчезает в момент переключения режимов, значит, изношены приводные шестерёнки. Чтобы устранить проблему, необходимо снять раздаточную коробку и крышку КПП. Трактор МТЗ-80 и аналогичный ему МТЗ-82 ставится на домкрат. После этого нужно прокручивая колесо вручную, выявить дефектные шестерёнки. Для их замены коробку передач придётся разбирать полностью.

Стоит отметить, что трактор МТЗ-80 и его последующая вариация МТЗ-82, относится к разряду «не убиваемой» техники. При своевременном обслуживании, проблем с машиной практически не возникает.

Характер неисправности коробки передач трактора МТЗ 80

Неисправности и поломки в коробке передач возникают как в результате естественного износа имеющихся здесь элементов, так и при отсутствии должного ухода за данной системой со стороны водителя.  В частности, не рекомендуется дергать рычаг, переводя его из одного режима в другой.

Признаки того, когда необходим ремонт коробки передач МТЗ 80:

• большой свободный ход рычага;
• трудность переключения скоростей;
• посторонние шумы со стороны КПП.

Раздаточная коробка МТЗ 82 подлежит периодическому техническому обслуживанию. Данная процедура включает замену смазки. Это необходимо для того, чтобы не произошел преждевременный износ роликов, ведомой обоймы муфты свободного хода.

В ряде случаев, причина стуков может крыться в том, что имеется поломка зубьев шестерен. Периодически владелец трактора должен осуществлять подтяжку резьбовых соединений.

Ремонт КПП начинается с демонтажа коробки передач МТЗ 82 / 80. Такая процедура актуальна, если имеются изношенные подшипники. Данные расходные элементы подлежат замене. При появлении скрипов необходимо проверить состояние шестеренчатых валов. Как правило, требуется их регулировка.

Проверить вилку переключения необходимо, если стал появляться люфт переключателя, благодаря которому задается оптимальный режим. При поломке (износе) вилок переключения происходит выпадение кулисы, возникает нарушение регулировки тяг. При этом следует проверить состояние зубьев шестеренок, фиксаторов. Вилки можно менять как в сборе, так и по отдельности. Осуществить проверку зазоров цапфы отводки, вилки включения КПП на МТЗ 80 необходимо, если отмечается непроизвольное включение скоростных режимов. Оптимальный зазор равняется 2,2 миллиметра.

Уделять внимание нужно и сцеплению. Если оно имеет на транспорте неправильную регулировку, то это нередко является следствием того, что коробка передач осуществляет некорректную работу

При капитальном ремонте системы трансмиссии осуществляется снятие КПП, которая подлежит полной переборке. Данная процедура нужна, чтобы заменить имеющиеся здесь изношенные комплектующие детали. Капитальный ремонт лучше доверить мастерам, которые работают в автомастерских, где имеется подъемное оборудование, диагностические стенды. Сборка осуществляется в обратном порядке.

https://youtube.com/watch?v=IsMPAenmDhQ

Таким образом, присутствующая на колесном тракторе коробка скоростей (МТЗ) является надежным узлом. Периодически необходимо проходить ее техническое обслуживание, осуществлять чистку, смазку, чтобы минимизировать риск появления серьезных поломок.
