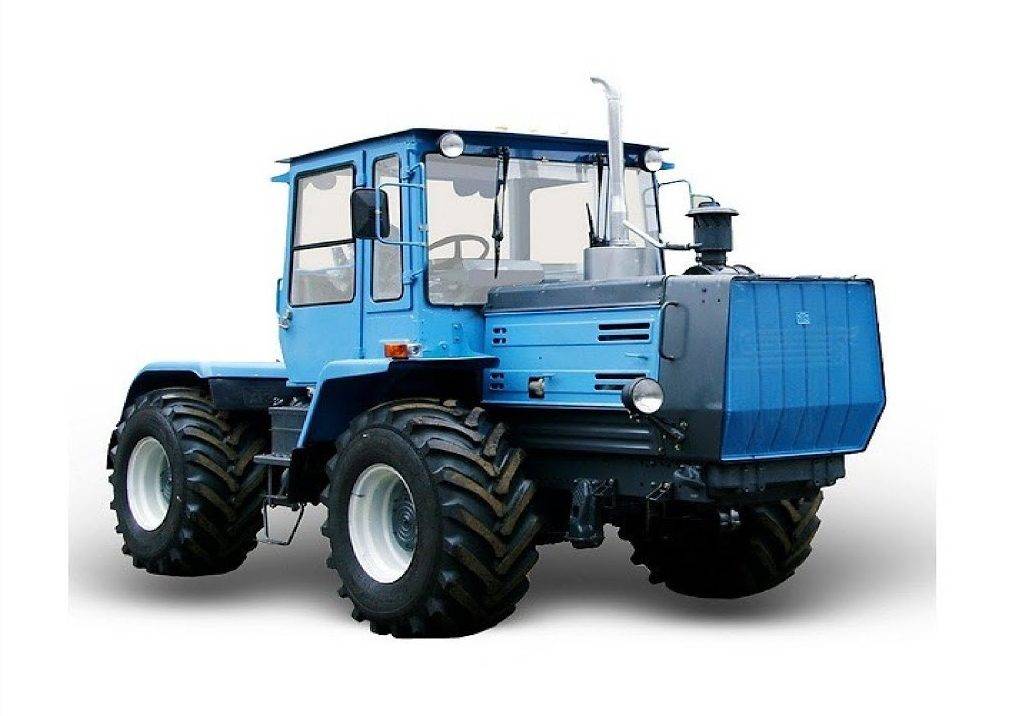

Мощные и универсальные трактора Т-150 и Т-150К: сходства и отличия

Преимущества и недостатки Т-150к


К достоинствам колесного трактора относят:

  • передвижение и транспортировку грузов по дорогам общего пользования;
  • большое количество агрегатируемых сельхозмеханизмов для разнообразных работ;
  • многофункциональность;
  • установка спаренных колес на обе оси для увеличения проходимости;
  • условия труда для механизатора;
  • транспортная скорость;
  • небольшой, для тягового класса расход топлива;
  • простота ремонта и технического обслуживания;
  • надежность;
  • круглогодичная эксплуатация, что уменьшает срок окупаемости.

Техническими и конструкционными недостатками считают:

  • увеличенное давление шин на грунт, что вызывает негативное воздействие и снижение агрокультуры производства;
  • применение в конструкции трактора колес, снижает тяговые характеристики по сравнению с гусеничным вариантом на 25-30%;
  • низкая надежность КПП Т-150к и как следствие необходимость частого ремонта;
  • отсутствие в гидросистеме устройства для охлаждения рабочей жидкости.

Конструкция и технические характеристики моделей Т-150 и Т-150К


Оба агрегата представляют собой колесную или гусеничную конструкцию. Основа трактора состоит из рамы, в конструкцию которой входят передняя и задняя часть, соединенные шарнирами. Такой принцип изготовления, в паре с надежной коробкой передач, делают трактор Т 150 и его улучшенную версию достаточно маневренными, даже при наличии навесной лопаты. Смена траектории движения машины выполняется посредством поворота полурам на шарнирном соединении вокруг вертикальной оси. Управление машиной осуществляется путем поворотов рулевого колеса. В качестве исполнительного механизма выступает гидропривод, функционирующий на базе масляного шестеренчатого насоса.

Передняя полурама оснащается мотором, трансмиссией, кабиной и расположенными внутри нее органами управления. Чтобы трактор Т 150К передвигался более плавно, его мост располагается на рессорах полуэллиптической формы. При этом задняя часть трактора жестко соединена с конструкцией рамы. Крутящий момент передается посредством открытого карданного вала.

Трактор Т 150 К обладает следующими характеристиками:

  • Максимальное усилие тяги –3 тс;
  • Скорость передвижения вперед – от 1,8 км/ч., до 31,1 км/ч., назад – 6,6–10,3 км/ч.;
  • Масса в полном снаряжении – примерно 8 т.;
  • Тормозная система – пневматический барабан, работающий под воздействием крана или педали;
  • Ленточное стояночное устройство блокирует вал под воздействием рычага.

Ниже рассмотрим каждый из узлов отечественного трактора более подробно.

Видео обзор

Обзор пахоты трактором Т-150К

Обзоры работы трактора Т-150 по бездорожью

Обзор уборки снега трактором Т-150

Вот что говорят о тракторе Т-150 на тематических форумах.

Петр:

«Покупал этот трактор Т 150к б/у-шным. Бывший хозяин запросил не много, поскольку был разбит блок СМД. Посоветовался с сервисным центром, те предложили установить новый движок, с такой же мощностью. Пришлось за это доплатить, но при этом по ощущениям тяга больше, чем у заводской модели. Вот только как долго прослужит коробка передач и трансмиссия, пока не знаю.»

Преимущества и недостатки

По сравнению с гусеничным аналогом колесный вариант Т-150К имеет следующие достоинства:

  • имеется возможность работы на магистральных участках с твердым покрытием, что обеспечивается колесным ходом и базой по ширине не менее 2,5 метров;
  • универсальность техники гарантируется расстоянием между осями фронтальных и задних колес, их габаритами и наличием свободного пространства на тыльной половинчатой раме, что дает возможность увеличить ассортимент агрегируемых сельхозмашин;
  • увеличены параметры трудового ресурса и надежности;
  • повышена комфортность выполнения манипуляций наряду с возрастанием максимальной скорости передвижения.

Что касается минусов, то у Т-150К они проявляются в следующем:

  • повышением общего давления на почву и пробуксовки;
  • снижение тяги на четверть;
  • возрастания расхода горючего наряду с понижением производительности техники.

Также к минусам можно отнести увеличение стоимости машины, обусловленной преимущественно повышением условий безопасности при эксплуатации агрегата.

Конструктивные особенности тракторов Т-150 и Т-150К

Трактор Т-150 комплектуется 6-цилиндровым 4-тактным двигателем, номинальная скорость вращения которого составляет 2100 об/мин. Для запуска ДВС в устройстве сельхозмашины предусмотрены 2 стартера – электрический, который приводится в действие из кабины, а также ручной.

Несущая конструкция трактора Т-150 в штатной компоновке состоит из двух прочных стальных полурам, которые связаны между собой шарнирами в горизонтальной и вертикальной плоскостях.

К двигателю трактора крепится коробка передач, а также встроенные выходные валы. Они соединены с усиленными главными передачами при помощи встроенных карданных передач. Управление сельхозмашины выполняется при помощи штатных гидравлических стальных цилиндров, которые двигают полурамы в разные стороны по отношению к шарниру.

Колесный трактор Т-150 комплектуется мощными пневматическими колесами с глубоким агрессивным рисунком протектора. Обе пары шин модели обладают одинаковым диаметром. Это делает хозяйственный агрегат более устойчивым и проходимым при езде по рыхлой и вязкой почве.

В отличие от 150-ой модификации, трактор Т-150К комплектуется дизельным ДВС с предварительно установленным турбонаддувом. Несмотря на сниженную мощность, мотор показывает высокие тяговые параметры, а также способность успешно выдерживать повышенные и переменные нагрузки.

Устройство трактора Т-150К включает механическую трансмиссию, переключение передач в которой происходит под действием гидроподжимных муфт. Благодаря этому переключение скоростей спецтехники выполняется без необходимости полной остановки агрегата. Заводская КПП трактора настроена на работу в 4 режимах.

В зависимости от стандартной комплектации сельхозмашина Т-150К может оборудоваться колесной или гусеничной ходовой частью. В первом случае агрегат предназначается для работы в поле. Гусеничный трактор Т-150К обладает лучшей устойчивость на неровном покрытии, поэтому эта модификация чаще всего используется в качестве бульдозера.

Трактор Т-150К комплектуется просторной 2-местной кабиной, в которой расположено рулевое управление, рычаги переключения навесного механизма и ВОМ, а также штатные системы вентиляции и отопления. Кабина сельхозмашины выделяется высоким уровнем вибро- и шумоизоляции, что делает работу в ней более удобной.

Особенности конструкции [ править | править код ]

На тракторе Т-150К двигатель расположен спереди. К нему крепится муфта сцепления, коробка передач и раздаточная коробка, два выходных вала которые связаны карданными передачами с коническими главными передачами, установленными в заднем и переднем мостах. (Карданная передача к заднему мосту содержит промежуточную опору). Дифференциалы главных передач соединены с планетарными конечными передачами, на которых установлены колёса с тормозами. Привод от двигателя к независимому заднему редуктору вала отбора мощности обеспечивается валом, проходящим внутри трубчатых валов муфты сцепления, коробки передач и раздаточной коробки, а затем карданной передачей с промежуточной опорой. Промежуточные опоры обеспечивают совмещение осей симметрии двойных вилок карданов с осью вертикального шарнира, что позволяет при повороте трактора сделать углы карданных передач минимальными. Поворот трактора осуществляется двумя гидроцилиндрами, разворачивающими полурамы относительно вертикального шарнира.

Двигатель

Специально для трактора Т-150К был разработан дизельный двигатель СМД-60. Двигатель шестицилиндровый V-образный, жидкостного охлаждения с турбонаддувом. Эксплуатационная мощность — 165 л. с. Запуск осуществляется пусковым бензиновым двигателем, который, в свою очередь, запускается электростартёром.

После прекращения производства двигателя СМД-60 на трактор устанавливается безнаддувный шестицилиндровый V-образный, жидкостного охлаждения двигатель ЯМЗ-236Д3 эксплуатационной мощностью 170 л. с. Запуск электростартёрный.

Трансмиссия

Коробка передач имеет несколько диапазонов (замедленый, рабочий, транспортный и задний ход), в каждом из которых 4 передачи, переключаются без разрыва потока мощности. Вторичный вал коробки передач снабжен персональными гидроподжимными муфтами, соединяющими его с ведомыми шестернями четырёх передач. При переключении передач сначала включается гидроподжимная муфта последующей передачи, затем выключается гидроподжимная муфта предыдущей передачи. Долю секунды обе муфты включены, что и обеспечивает безразрывность переключения. Диапазоны переключаются при остановке трактора. Задний мост постоянно ведущий, передний — отключаемый.

Кабина

Шумо-, пыле-, виброизолированная, с 2013 г. оборудованная каркасом безопасности. Кабина находится в зоне центра тяжести, поэтому колебания минимальны и условия труда тракториста максимально комфортны.

Рама

Состоит из передней и задней полурам, связанных вертикальным (для обеспечения поворота трактора) и горизонтальным (для обеспечения контакта с почвой всех четырёх колёс) шарнирами. Полурамы изготовлены из продольных швеллеров (прокат) и поперечных литых брусьев. Соединены элементы рамы заклёпками.

Достоинства трактора Т-150К

  • Возможность работы на магистральных дорогах с твёрдым покрытием за счёт колёсного хода и обеспечения габарита по ширине менее 2,5 м
  • Универсальность. Увеличенная база трактора (расстояние между осями передних и задних колёс), установка одинаковых передних и задних колёс увеличенной грузоподъёмности, наличие свободного пространства на задней полураме позволяют существенно увеличить количество агрегатируемых с трактором сельхозмашин
  • Повышение надёжности и долговечности
  • Улучшение условий труда
  • Повышенные транспортные скорости

Недостатки трактора Т-150К

  • Увеличение удельного давления на грунт в два раза, буксования — в три раза
  • Уменьшение тягового усилия на 20-30 %
  • Уменьшение производительности тракторного агрегата
  • Увеличение расхода топлива на 10 %
  • Увеличение стоимости. Для обеспечения безопасности труда установлена кабина со встроенным каркасом безопасности

Модельный ряд

Мощность трактора Т-150 пригодилась многим отраслям хозяйства и промышленности. В основном ХТЗ занимался производством колесной модели Т-150К. Гусеничная модель не нашла широкого применения в силу большой конкуренции от аналогичной техники со стороны ЧТЗ.

На базе колесного трактора Т-150К были разработаны следующие модели:

  1. Т-155 используется в качестве легкого тягача
  2. Т-157 предназначен для трелевки леса
  3. Т-150КД является бульдозерным вариантом трактора
  4. Т-154 была разработана специально для применения в качестве армейского тягача
  5. Т 150К 09 на этой машине был установлен двигатель ЯМЗ с 175 л.с. и двухместная кабина.

Характеристика трансмиссии (Т 150 / Т 150К)

С помощью системы трансмиссии представляется возможным осуществлять движение задним ходом. Трактор Т 150 имеет гидравлическое управление. Благодаря этому, водитель техники во время передвижения может переключать передачи. Это позволяет сэкономить на трате топлива на каждый километр.

Задний мост является ведущим, передний можно отключать. КПП на Т 150 является механической, 8-скоростной. Схема, по которой работает модель Т-150, позволяет оперативно изменять скорость движения. На шлицах первичного вала имеется шестерня, а также зубчатая втулка, по ней осуществляет перемещение муфта. Скоростная коробка предполагает наличие специального магнита. Как правило, его устанавливают для того, чтобы притягивать мелкие металлические частицы.

На вторичных валах зафиксированы фрикционные муфты сцепления, барабаны. Наличие гидроподвижных муфт – это отличительная особенность мощной спецтехники, а также самоходных машин. Внутри каждого барабана имеются поршни. Задний картер на тракторе зафиксирован на задней стенке редукторной части КПП. Особенность КПП в том, что здесь имеется пробка с сапуном. Это необходимо для того, чтобы в автомобильной системе не возникало повышенного давления.

Основа на КПП трактора Т 150 – это редукторная часть. Здесь находится первичный, вторичный, промежуточный вал. Все валы вращаются на имеющихся подшипниках. Присутствует и ходоуменьшитель, что характерно для тракторной техники. Ходоуменьшитель выступает в качестве дополнительного рабочего оборудования. Он обеспечивает высокий КПД.

На модели Т 150 имеется двухсекционный гидравлический насос. В его состав входят:

  • корпус;
  • шестерни;
  • крышка;
  • работающая под давлением проставка.

На передней оси установлен бак, который заправляют через заливной сетчатый фильтр. Из бака горючее поступает в коробку. При этом определить уровень масла можно по показателям специального масломерного стекла. Бак соединен специальным трубопроводом со скоростной коробкой. Устройство имеет соединение с радиатором гидросистемы. Функция радиатора заключается в поддержке необходимого температурного режима для нормального функционирования коробки Т 150.

На Т 150К корпус раздатки прикреплен к задней части корпуса КПП. Также, здесь предусмотрен ходоуменьшитель. В кабине трактора имеется рычаг, который может включать задний ход. Масло из поддона присутствующей на тракторе раздатки всасывается насосом. Благодаря фильтрующему элементу, никакие инородные частицы не проникают в насос и дальше в систему. Независимо от происходящих оборотов двигателя, рабочее давление поддерживается на оптимальном уровне. Все благодаря перепускным клапанам.

При эксплуатации техники в зимнее и летнее время следует выбирать соответствующие сезону трансмиссионные масла. Так, для Т 150 / Т 150К подойдет масло М-10В2, М-8В2. Жидкость М-10В2 имеет хорошие моющие свойства. М-8В2 имеет оптимальный индекс вязкости, устойчива к появлению коррозии.

Читать дальше: Какие наконечники на уаз патриот

Устройство

Раму сварили из передней и задней полурамы. Полурама изготовлена из металлопроката, соединение двух половинок происходит за счет крепежа шарниров. Моторный отсек установлен в начало каркаса. К двигателю подключаются сцепление, КПП, раздатка и выходные валы. КПП сделана с несколькими видами движения трактора: замедленное, рабочее, транспортное, заднее. В каждом виде есть 4 переключаемых положения (передачи). Процесс переключения совершается, не разрывая поток мощности. Вариация движения может переключаться исключительно во время стоянки агрегата. Задний мост является ведущим постоянно, а передний мост может отключаться.

Кабина

Многие владельцы отмечают повышенный комфорт при проведении работ. Высокий клиренс компенсирует то, что трактор Т 150К весит более 8 тонн. Каркас кабины изготовлен из цельного металла, благодаря которому он обладает дополнительной прочностью. Со всех сторон кабина застеклена, что позволяет при необходимости увидеть ситуацию на дороге со всех сторон.

Для поддержания необходимой температуры внутри был установлен вентилятор и кондиционер.Приборная панель на тракторе Т-150 стандартная и предоставляет информацию владельцу касательно скорости машины, объема горючего и масла, температуры охлаждающей жидкости.

ХТЗ 150 устройство кабины

Водитель садится на регулируемое кресло, которое можно отрегулировать по высоте, а также наклонить спинку для удобной посадки. Ремень безопасности пристегивает водителя к креслу для безопасного движения. Стекла спереди и сзади водителя чистятся очистительными щетками. С двух внешних сторон кабины сделаны зеркала заднего осмотра. Есть крепеж для термоса, огнетушитель установлен возле кресла водителя. Звуковая система трактора состоит из магнитолы и двух динамиков.

Навесное оборудование

К Харьковскому трактору можно прицепить такие дополнительные механизмы:

  • Отвал от бульдозера. Очищает дороги от грязи, снега. Может выравнивать участки земли или щебня.
  • Плуг. Применяется при пахотных работах.
  • Прицепная машина. Помогает в перевозке грузов массой до 20 000 кг.
  • Автосцепка для железной дороги. Помогает работать рельсовому тягачу, сделанного на базе ХТЗ-150К.
  • Механизм для посева. Сеялка помогает совершать посевные работы.
  • Культиваторные механизмы.

Технические характеристики

По умолчанию в технике от Харьковского тракторного завода имени Серго Орджоникидзе двигатель установлен спереди. Привод от него подключен к независимому заднему редуктору вала отбора мощности. Карданная передача укреплена промежуточной опорой. Она находится рядом с раздаточной коробкой и трубчатыми валами муфты сцепления. Рама укреплена шарнирами. Дополнительные балки обеспечивают достаточную прочность, чтобы выдержать вес водителя и всех двигателя. Без таких усилений конструкция была бы небезопасной, т.к. значительная часть нагрузки приходится на передние колеса. О прочности транспорта говорит и его сферы применения: доработанный Т-150К часто используется в качестве тягача для бомбардировщиков или истребителей.

Двигатель

Мотор для этой модели был разработан специально. Шестицилиндровый двигатель СМД-60 имеет V-образную форму. Охлаждение работает за счет жидкости и турбонаддува. В течение длительной эксплуатации эта деталь развивает мощность до 165 л.с. Электростартер запускает бензиновый двигатель, “включая” основной мотор. Сейчас СМД-60 заменили на ЯМ3-236Д3, т.к. первоначальный вариант больше не производится. Тракторы, сделанные на базе нового мотора, почти не отличаются от старой модификации. Он имеет эксплуатационную мощность 170 л.с. и запускается электростартером.

Расход топлива

Главным недостатком модификации трактора Т150 с колесами стал этот пункт. Шестицилиндровый дизельный двигатель СМД-62 выдает высокую мощность, из-за чего изначального расхода топлива, установленного в первоначально й версии спецтранспорта на гусеницах, не хватало. Поэтому конструкторы доработали новую модель, установив более крупный топливный бак на 375 л. Итоговый расход бензина получился 220 г/кВт.ч.

Дополнительно работу двигателя обеспечивают:

  • воздухоочиститель;
  • выпускной коллектор с искрогасителем и глушителем;
  • вентилятор системы охлаждения;
  • генератор;
  • компрессор пневмосистемы трактора.

Коробка передач

Вторичный вал трансмиссии дополнен персональными гидроподжимными муфтами для более комфортного перехода между скоростями. При смене позиции рычага, одна из них включается, а другая переходит в режим “сна”. На долю секунды обе муфты оказываются в рабочем состоянии, из-за чего не происходит разрыва в переключении коробки передач. Чтобы переключить диапазон на спецтранспорте Т150-К, необходимо остановить его. Задний мост постоянно находится в активном состоянии, а передний включается специальным рычагом. Всего трансмиссия имеет 4 типа скоростей:

  • замедленную;
  • рабочую;
  • транспортную;
  • задний ход.

Внимание! Усиление на коробку переключения передач передается через сухое фрикционное сцепление.

Сборка трансмиссии не вызывает нареканий. Корпус состоит из двух раздельных частей, соединенных вместе: основной и раздаточной. Трактор может передвигаться на 12 скоростях, работающих благодаря ступенчатой системе механизма. Хотя диапазон можно поменять только во время остановки, выбор скорости трактористом осуществляется всегда на ходу. Для этого водитель должен переместить соответствующий рычаг в нужное положение. Сразу после такой “команды” начинает работать гидроподжимная муфта, обеспечивающая переход на выбранный режим.

Чтобы запустить трактор, необходимо полностью отключить передачи. В конструкцию встроен механизм, блокирующий любые попытки завести машину, если рычаг находится в положении одной из 12 скоростей. Дополнительных устройств для работы трансмиссии не требуется. Она полностью регулируется собственной гидросистемой, в которую входят:

  • нагнетающие магистрали;
  • шланг;
  • радиатор охлаждения;
  • шестеренчатый насос (не менее 35 л/ч);
  • распределительное устройство (при замене нужно убедиться в наличии предохранительного клапана;
  • гидроаккумулятор;
  • заборный и основной фильтры.

Гидравлическая система

За механизм опускания и подъема отвечают золотники с шариковой фиксацией. Изначально они находятся в нейтральном положении, куда возвращаются автоматически после окончания работы. Все управление гидравлической системой осуществляется из кабины водителя. Чтобы запустить систему, необходимо перевести соответствующий рычаг в необходимое положение. Всего есть два режим: подъем и опускание.

Внимание! Гидросистема в Т-150К устанавливается такая же, как в гусеничной модификации этого трактора. Поэтому все детали взаимозаменяемые.

Устройство и рабочее оборудование колесного трактора

Кабина ХТЗ 150К-09 имеет все необходимые для работы удобства. Она рассчитана на два человека. Водительское сидение устанавливается на специальные рессорные механизмы с гидравлическими амортизаторами, которые приспосабливаются под вес водителя. Также они гасят большую часть колебаний, возникающих при езде по неровным поверхностям. Пассажирское сидение лишено такой привилегии. В остальном сидения регулируются по углу наклона спинки и расстоянию до приборной панели. Вентиляция кабины осуществляется естественным путем при помощи открывающихся боковых окон.

Обогрев обеспечивает мощный автономный отопитель салона. Он позволяет создавать комфортную температуру внутри кабины, независимо от величины мороза за бортом. Все органы управления и контрольные приборы расположены в непосредственной близости от водительского сидения и не перекрывают доступ друг к другу. Отделка салона носит чисто рабочий характер и не блещет декоративными элементами. Зато в кабине при закрытых окон создается полная изоляция от внешнего шума и пыли. А в холодную погоду внутреннее пространство хорошо сохраняет тепло.

Данный трактор относится к 3-му тяговому классу. Он имеет несколько приспособлений для установки дополнительного рабочего оборудования. Для навесного оборудования предназначено универсальное, гидравлическое, раздельно-агрегатное устройство. Оно выдерживает максимальную нагрузку до 3 тонн. Прицепное устройство имеет маятниковое строение и прицепную скобу для фиксации. Максимально допустимая масса прицепа с грузом — 10 тонн. Также трактор имеет гидрофицированное тягово-сцепное устройство с амортизаторами двухстороннего действия и вращающимся крюком. Все приспособления для установки дополнительных агрегатов находятся за кабиной водителя. Такое расположение делает затруднительным или вообще невозможным одновременное использование нескольких устройств, так как они будут друг другу мешать. Поэтому перед установкой нового агрегата с трактора придется снять оборудование, которое в данный момент не будет использоваться.

Описание и назначение

Т-150 – средний колесный трактор, наделенный высокими способностями на бездорожье. В сельском хозяйстве машина себя зарекомендовала в таких популярных операциях, как окучивание, культивация, вспахивание, боронование, рыхление, обработка междурядий, посев и уборка зерновых, овощных и бобовых культур. Кроме того, машина пользуется высоким спросом в задачах, связанных с буксированием тяжелых прицепов – это стало возможно благодаря высокой грузоподъемности и выносливости. Машина подойдет для решения задач как в государственном, так и частном секторе экономики. Трактор Т-150 актуален до сих пор, и является относительно современной машинной даже на фоне ныне выпускаемых моделей.

В завершение обзора

Рассматриваемый трактор ориентирован на выполнение различных энергоемких работ в сфере промышленности и сельского хозяйства. Он может взаимодействовать с погрузчиками, сеялками, прицепами грузоподъемностью до двадцати тонн, а также прочими навесными и полунавесными машинами.

Характеристика трактора Т-150К, а также его оснащение позволяют классифицировать его, как технику третьей тяговой категории. Высокую проходимость обеспечивает возможность включения полного привода. Благодаря своим показателям, Т-150К более тридцати лет активно и успешно эксплуатируется в большинстве стран бывшего Советского Союза и за рубежом. Дополнительную популярность рассматриваемая техника получила благодаря своей универсальности и ремонтопригодности.

Отличия от предшественника – гусеничного трактора Т-74

Т-150 отличается от своего предшественника увеличенными эксплуатационной массой (в полтора раза) и мощностью дизельного двигателя (более чем в в два раза). Также в его конструкции реализовано смещение центра тяжести вперёд, относительно середины опорной поверхности. Что позволяет при приложении силы тяги выровнять давление по всей длине опорной поверхности гусеничной цепи. Произведено смещение центра тяжести было за счёт отделения коробки передач с механизмом поворота от заднего моста и переноса их вперёд, непосредственно к двигателю.

По сравнению с Т-74, Т-150 обеспечивает значительное увеличение производительности, за счёт работы на повышенных скоростях, и с бо́льшей силой тяги. Он уменьшает пагубное воздействие на плодородный слой грунта – давлением и буксованием. Передача мощности 2-мя потоками позволяет значительно снизить нагрузки, укрепить долговечность всех узлов трансмиссии, уменьшить её габариты и поднять дорожный просвет. По условиям труда, Т-150, конечно, был гораздо предпочтительнее более архаичного Т-74.

В сравнении с колёсным вариантом – трактором Т-150К

По сравнению со своим колёсным вариантом, Т-150 имеет очень низкую транспортную скорость и не может передвигаться по дорогам с твёрдым покрытием. Имеются реальные трудности при агрегатировании гусеничного трактора с тяжёлыми навесными орудиями – из-за его более короткой базы.

Достоинствами гусеничного Т-150, по сравнению с колёсным вариантом, являются: снижение вредного воздействия на грунт (удельного давления в 2 раза, а буксования – в три раза); повышение тягового усилия примерно на 20-30 процентов; более высокая производительность тракторного агрегата; более низкий (на 10% меньший) расход дизтоплива.

Технические характеристики в цифрах

  • Тяговый класс – 3 тс.
  • Эксплуатационная масса – 8,25 тонн.
  • Габаритные размеры: длина – 4,325 м; ширина – 1,85 м; высота – 2,895 м.
  • База – 1,86 м; колея – 1,435 м.
  • Дорожный (агротехнический) просвет – 300 мм.
  • Наибольшая вперёд – 15,65 км/ч; назад – 7,80 км/ч.
  • Наименьшая скорость движения: вперёд – 4,30 км/ч; назад – 5,80 км/ч.
  • Вал отбора мощности – двухскоростной, с частотой вращения 1000 или 540 об/мин.
  • Ширина колеи – 1,45 м.
  • Ширина гусеницы – 420 мм.
  • Давление на почву удельное – 0,46 кг/см2 (у колёсного варианта – 3,42 кг/см2).
  • Грузоподъёмность навесного устройства – 3,5 тонны.
  • Ёмкость топливного бака – 315 литров горючего. Были также трактора с 430-литровыми топливными баками.
  • Заправочные параметры: масло двигателя – 19,8 л, рулевого управления – 33 л, коробки передач – 38 л, гидравлической системы – 50 л, ведущего моста – 34 л, редуктора ВОМ – 3,6 л, охлаждающей жидкости – 41 л.
  • Максимальная грузоподъёмность – 4200 кг.
  • Производительность насоса – 86 л./мин.
  • Количество свободных пар гидровыводов распределителя – 2.
  • Радиус поворота – 2,35 м.

Инструкция по эксплуатации

Каждый новый владелец трактора Т-150 должен изначально изучить инструкцию по эксплуатации, чтобы понять принцип устройства и обращения с машиной.

Электронная версия инструкции по эксплуатации приведена здесь. Ваш браузер не поддерживает фреймы Скачать Руководство по эксплуатации трактором ХТЗ Т-150

Техническое обслуживание

Особенностью и гусеничных, и колесных тракторов является их простое обслуживание. Данная техника предназначена для эксплуатации на протяжении длительного периода времени. Перед каждым выездом следует проверять и, при необходимости, доливать топливо, охлаждающую жидкость и масло, проверять работоспособность тормозной и рулевой системы, заряд аккумулятора.

Замена моторного масла должна происходить спустя 500 часов эксплуатации. Летом рекомендуется использовать масло марки М-10Г2к, в зимнее время — М-10ДМ. Трансмиссионное масло подлежит замене один раз в год, перед началом эксплуатации или через 1000 отработанных часов.

Основные неисправности и способы их устранения

Многие владельцы трактора Т-150 отмечают проблему с карданной передачей.

Если идет большой нагрев этого узла:

Проверьте радиальный зазор в игольчатых подшипниках. Если зазор более 0,5 мм, то необходимо заменить крестовину вместе с подшипниками. Если он менее 0,5 мм., то просто дополнительно смажьте этот узел.

Если идет радиальное биение карданных валов:

Проверьте отсутствие подвижности в радиальном направлении фланцев коробки передач. В случае ослабления их крепления, снимите карданный валы и затяните болты и гайки крепления фланцев.

Следующие причины могли привести к тому, что гидравлический насос не поднимает навесное оборудование:

  • Он выключен;
  • На рабочую кромку гнезда перепускного клапана попали посторонние частицы;
  • Холодное масло.

Устройство агрегата и технические параметры

Двигатель


За период производства трактор комплектовался следующими дизельными четырехтактными турбироваными моторами с использованием водяного охлаждения:

  • СМД-61 (производитель ХЗТД).
  • ЯМЗ-236Д (производитель Автодизель).

В качестве пускового устройства использовался бензиновый стартовый двигатель, который запускался электростартером.

К техническим особенностям обоих силовых агрегатов относят возможность выполнения пускового нагрева, что улучшало запуск зимой.

Двигатели, которыми комплектовался Т-150к, имеют следующие технические характеристики (приведены для СМД-61, а в скобках указаны параметры ЯМЗ-236Д):

  • Число цилиндров – 6 шт.
  • Расположение –V-образное, под углом развала в 90 градусов.
  • Мощность – 160,0 (175,0) л. с.
  • Объем – 9,2 (11,2) л.
  • Охлаждающая жидкость – тосол (возможно применение воды).
  • Масса ДВС – 0,95 (1,00) т.
  • Расход топлива – 217,0 (220,0) г/кВт.час.
  • ТНВД – распределительного типа, с двумя плунжерами.
  • Количество оборотов – 2000 (2100) об/мин.

Кабина


Двухместный вариант кабины смонтирован на передней полураме трактора Т-150к, в центре зоны тяжести. Такое расположение технически снижает колебания и вибрацию. Сама кабина изготовлена из шумо и вибропоглощающих материалов и узлов, где с уменьшенными колебаниями обеспечивает комфортные условия для механизатора.

Выполнению работы способствует круговое остекление и наличие стеклоочистителей. Для комфортной работы зимой установлен специальный отопитель. После тюнинга кабины в 2013 году, в устройстве для безопасности применен специальный каркас.

Трансмиссия

Трансмиссия выполнена в механическом варианте:

  • двухдисковая муфта сцепления в сухом варианте исполнения;
  • КПП;
  • раздаточная коробка;
  • две конические главные передачи;
  • межколесные дифференциалы;
  • ВОМ (в базовом исполнении – задний).

Коробка передач трактора Т-150к выполнена с использованием гидравлического управления, с возможностью переключения скорости при движении.

Раздаточная коробка выполняет деление на диапазоны. С учетом характеристик такого деления количество передач трактора для переднего хода возрастает до 12, для заднего движения – до 4, при этом скорость движения (км/ч) составляет:

  1. Наибольшая: вперед – 30,10.
  2. назад – 3,35.

Наименьшая:

  1. вперед – 5,10.

назад – 9,15.

ВОМ имеет двухскоростное независимое исполнение, характеристики по частоте вращения в 540 и 1000 оборотов об/мин.

Коробка передач

Применяемая коробка — механика, с 12-ю скоростями и 4-мя диапазонами: неспешный, эксплуатационный, передвижение, реверс. Усилие силовой установки совокупности механизмов передаётся сухим трением между дисками. Коробка меняет импульс, конструктивно представляет собой основную и распределительную части.

В КПП установлены валы — ведущий и ведомый. У каждого вала есть шестерёнки постоянного зацепления с косыми зубьями. При переключении скоростей задействованы специальные устройства для соединения друг с другом концов вала. Устройства свободно сидят на валах и передают крутящий момент, избегая разрыва мощности диапазона. Переключение на другую передачу, включает гидравлические устройства, в последствии предыдущий поток разъединяется.

Коробка передач трактора Т-150К:

кпп трактора Т-150К

Раздаточная коробка распределяет импульс силовой установки на несколько потребителей, в нашем случае, между задними и передними колёсами трактора. Устройство механическое, двух диапазонное: перемещение (нагрузка максимальна), перемещение (бездорожье).

Коробка оснащена собственной гидравлической системой, включающей:

  • Высокопроизводительная помпа (35 л/ч);
  • Фильтрующие элементы;
  • Подводящие патрубки;
  • Устройства, перепускающие, предохраняющие регулирующие поток;
  • Теплообменник;
  • Гидравлический аккумулятор;
  • Систему полых трубок.

Особенности конструкции и общие технические параметры Т-150к

В конструкционной схеме трактора применены две полурамы: передняя, на которой расположены двигатель, коробка передач, кабина с рабочим местом механизатора, бак и задняя, где смонтирована навесная система для присоединения оборудование.

Т-150к с полным приводом, при этом имеется функция технического отключения заднего моста. На обеих осях установлены одинаковые колеса с большим диаметром и шириной.

В устройстве трансмиссии за силовым агрегатом идет последовательная установка муфты сцепления, КПП и раздаточной коробки.

Далее, выходные валы с помощью карданных передач и расположенных на них главными передачами в коническом исполнении, обеспечивают транспортировку энергии на передний и задний мост трактора.

Дифференциалы от главных передач соединяются с планетарными механизмами, на которых монтируются колеса трактора с тормозными устройствами.

Переход крутящих усилий от двигателя к валу отбора мощности (ВОМ) обеспечивается специальным валом с промежуточными опорами.

Поворот и разворот трактора выполняют два гидроцилиндра в системе рулевого управления, которые разворачивают обе полурамы вокруг специального вертикального соединительного шарнира.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
