Зернодробилка, сделанная из болгарки или стиральной машины: это миф или реальность

Как сделать зернодробилку «Хадыженская»

Для самостоятельной сборки подходит круподробилка «Хадыженская». Ее конструкция минимизирует недостатки других видов агрегатов. Для работы понадобятся:

• наждачный круг;
• радиальные шарикоподшипники;
• драчевый напильник;
• однофазный электродвигатель на 1-1,5 кВт;
• кордошнуровой ремень;
• уголок из стали 40х40мм;
• болты от М4 до М10;
• гайки;
• пружинные шайбы;
• стальной лист толщиной 3 мм;
• стальной вал из стали 40;
• прижимная гайка и стальные корпусы подшипников.

Следуйте пошаговой инструкции:

Шаг 1. К бокам станины с передней и задней стороны стяжными штифтами нужно прикрепить лонжероны, которые образуют основу.

Шаг 2. Потом они скрепятся сваркой.

Шаг 3. В выемки стенок с наклоном по чертежам вкладывают ранее сконструированный вал с кругом. Пазы уплотняют.

Шаг 4. По бокам подшипники зажимают прижимными гайками, а лонжеронами прижимают верх, устанавливая их на болтах-стойках М8, согласно чертежам.

Шаг 5. Смещение по оси дробилки устраняют, закрепляя на поверхности заднего лонжерона еще одну стойку.

Шаг 6. Драчевый напильник устанавливают изнутри круподробилки так, чтоб между его поверхностью с нарезками и наждачным кругом установился нужный промежуток. Чтоб получить этот зазор, устанавливают регулировочный узел, согласно схеме.

Шаг 7. Для несложной крепления различных роликов используют фланец, который крепят на валу с наждачным кругом с помощью шпонки в виде призмы. Шкивы можно использовать и от двигателей от автомобиля.

Чтоб крупорушка в домашних условиях работала от сети, нужен однофазный электродвигатель. Но если такого нет, то можно заменить его трехфазным.

Смотрите видео: Дробилка зерна из двигателя центрифуги стиральной машины

Подойдет и электродвигатель от старой сельхозтехники, только нужно проверить его на исправность. Для сборки двигателя также понадобятся магнитный пускатель, токовые реле, рубильник с видимым разрывом цепи – все приспособления, способные сделать работу крупорушки максимально безопасной.

Для изготовления крупорушек вам пригодятся следующие схемы и чертежи:

Простое техническое обслуживание и долговечность эксплуатации делают крупорушку модели «Хадыженская» отличным помощником в домашнем хозяйстве. Зная, как сделать зернодробилку в домашних условиях по фото и чертежам, вы сможете подготовить на зиму питательные корма для птиц и скота.

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

• Электродвигатель мощностью около 1 кВт.
• Листовой металл толщиной 3 мм.
• Калёная сталь для ножа.
• Болты, гайки, шайбы, гроверы — М8.
• Металлическая бочка или ёмкость подходящих размеров.

• Болгарка с отрезным кругом.
• Электродрель.
• Шлифовальный станок.
• Сварочный аппарат.
• Слесарный инструмент.

Сырье и готовый продукт

Зернодробильная установка, часто их называют крупорушками, измельчителями и пр., применяются для выпуска кормовой массы в условиях домашнего или фермерского хозяйства.

В качестве сырья для получения готового корма применяют зерно, корнеплоды. Надо понимать, что для обработки зерна и корнеплодов могут быть использованы один и те же устройства, но иногда необходимо выполнять переналадку зернодробилки.

При изготовлении зернодробилки своими руками должно помнить о том, что после обработки на измельчителе можно производить гранулы корма разного размера, одни из которых будут подходить для КРС, другие для птицы. Соответственно должны быть подобраны параметры установки и размеры дробильных устройств (ножи, молотки барабаны).

После получения измельченного продукта, в него примешивают пищевые добавки, витамины и другие, необходимые для получения полноценного корма компоненты.

Собираем агрегат

Начинаем конструировать зернодробилку своими руками. Начнем с простого – установим ножи-измельчители. Необходимо будет надеть нож на шкив толщиной 6 см, для этого придется изготовить или подобрать фланец, который бы с одной стороны одевался на шкив, а с другой фиксировал нож (тип фланца будет зависеть от конкретной модели машинки и типа ножа измельчителя).

Одев нож, мы должны будем позаботиться о том, чтобы мука и частицы зерна не попадали в приводной механизм измельчителя. Для этого мы вырежем из жести заплатку и прикрутим ее, надев на втулку измельчителя, а сверху нужно будет одеть резиновую заплатку. Следите, чтобы заплатки не препятствовали вращению механизма.

Теперь обустроим воронку для отвода измельченного зерна. Как известно слив стиральной машины располагается в самой нижней точке стирального бака. Воспользуемся этим и превратим сливное отверстие в зерноотвод.

• С помощью зубила и молотка расширяем сливное отверстие, чтобы его диаметр стал 12-15 см.
• Берем кусок патрубка соответствующего диаметра и вставляем его в расширенное отверстие
• Выводим патрубок в сторону. Теперь измельченное зерно будет выходить из бункера и высыпаться в емкость.

Далее самый сложный этап – нужно закрепить мелкофракционную решетку под нужным углом в бункере, не допуская зазоров между краями решетки и стенками бункера, в противном случае зерно будет проскакивать в щели, и оказываться в одной емкости с «дробленкой». Сделать нужно следующее:

1. Определите радиус вращения ножей измельчителей и сделайте отметку в максимальной точке.
2. Отступите немного от сделанной отметки и проведите ровную черту – это граница, на которой нужно установить мелкофракционную решетку.
3. Теперь ваша задача вырезать решетку так, чтобы она точно легла под углом от стены до стены бункера практически без щелей. Получится сложная фигура, которую нужно будет надежно закрепить.
4. Привинчиваем решетку к стенкам бункера как можно более надежно. Если есть возможность, ее вообще можно приварить.
5. Промазываем щели холодной сваркой или автомобильным герметиком и даем высохнуть.

Теперь можно сказать, что вам удалось сделать зернодробилку своими руками, можно переходить к испытаниям. Выставляем на панели управления режим, предполагающий максимальное вращение активатора, примерно 3 минуты и запускаем нашу зернодробилку. Смотрим, как вращается нож, и слушаем, нет ли посторонних звуков. Затем проверяем, как нагревается двигатель, и нет ли излишнего трения в приводном механизме.

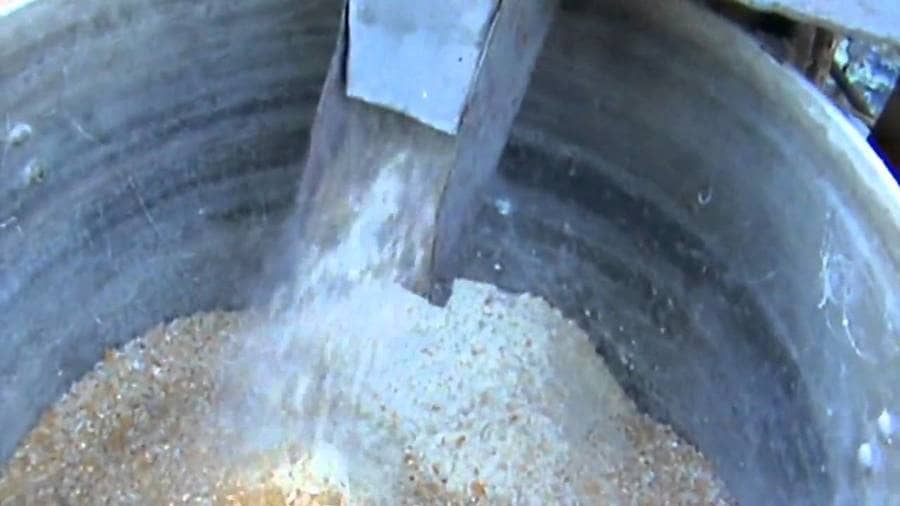

Проверив все это, можно приступать к первым «полевым испытаниям» нашей зернодробилки. Насыпаем в бункер ведро зерна, закрываем его сверху штатной крышкой от стиральной машины и запускаем агрегат. При этом не забудьте подставить емкость для измельченного зерна. Вот и все, надеемся, у вас все получится!

Как использовать самодельную зернодробилку

Для использования устройства следует включить вилку в сеть, а затем запустить зернодробилку, дать ей немного поработать в холостом режиме, чтобы мотор прогрелся, затем насыпать в бак ведро зерна, накрыть крышкой, закрыть фиксатор и подставить пустую емкость под отвод для зерна. Если потребуется перерабатывать большие объемы зерна, в процессе можно досыпать сырье через воронку в крышке.

В процессе работы мотора запрещается открывать и прочищать зернодробилку, т.к. это прямое нарушение техники безопасности.

В ходе работы потребуется следить, чтобы вместе с зерном внутрь устройства не попали посторонние предметы, которые могут привести к порче ножей или поломке конструкции. Не рекомендуется оставлять работающую зернодробилку без присмотра.

Периодически потребуется снимать ножи и затачивать, потому что они тупятся при дроблении зерна. О том, что это нужно сделать, пользователь узнает, когда качество помола зерна станет гораздо хуже.

Если потребуется более крупный или мелкий помол, необходимо просто заменить решетку на другую с большими или меньшими ячейками.

Изготовление рабочей камеры и бункера

Когда изготавливается крупорушка для дома своими руками, нужно будет выполнить камеру, для чего необходимо применить стальную полоску, ее длина должна быть равна 700 мм, при этом около 10 мм понадобится для крепления, тогда как ширина должна оказаться больше 60 мм. Стальную заготовку нужно свернуть в кольцо, а ребро отогнуть в наружную сторону по периметру камеры. Полученные фланцы по ширине должны быть не более 10 миллиметров, что понадобится для фиксации с основанием и для монтажа сита.

Когда выполняется крупорушка своими руками, чертежи которой можно подготовить самостоятельно, дробилку нужно крепко зафиксировать, для этого с нижней стороны камеры нужно будет установить шрифты, которые понадобятся в количестве трех штук. Удалить их друг от друга нужно на равное расстояние.

Рейтинг измельчителей

Сейчас на рынке можно отыскать уйму разнообразных дробилок, каждая из которых обладает собственными характеристиками, преимуществами и недостатками. Именно поэтому любому человеку, трудящемуся на сельскохозяйственном поприще, наверняка будет интересно ознакомиться с рейтингом наиболее качественных устройств, которые способны долго прослужить своему владельцу, не требуя при этом особого обслуживания. В этом обзоре отсутствуют китайские приборы, поскольку они зачастую лишены высокого ресурса и не способны выдерживать большую нагрузку. Итак, рейтинг:

• пятую позицию рейтинга заняли аппараты производства компании «Хрюша». При довольно-таки низкой цене эти агрегаты весьма популярны благодаря удобству в использовании. На рынке представлен широчайший ассортимент измельчителей, обладающих высокой производительностью. Что касается минусов, стоит отметить плохое качество материала приемных камер и завышенную стоимость запчастей машины;
• четвертое место досталось дробилкам фирмы «Эликор». Эти измельчители стали популярными благодаря невысокой цене и большой мощности. Однако при этом машины данного производителя обладают большими габаритами, что существенно затрудняет их транспортировку и использование в разных местах;
• третье место по праву занимают приборы марки «Фермер». Эти измельчители славятся надежностью, хорошим качеством и продолжительным рабочим ресурсом. Правда, такие дробилки частенько оказываются не по карману начинающим фермерам;
• вторую позицию занимают измельчители фирмы «Колос». Эти приборы не выделяются высокой производительностью, но при этом они обладают надежностью и способны выдерживать продолжительные нагрузки даже в экстремальных условиях;
• а вот первое место по праву досталось измельчителям знаменитой компании «Зубр». Эта фирма выпускает действительно качественные, надежные машины, которые характеризуются значительным рабочим ресурсом и небольшими размерами. Такие зернодробилки дают возможность обрабатывать буквально любой вид зерна в больших количествах.

Измельчение зерна означает, что животные получают наибольшую питательную ценность. Основное назначение зернодробилки – измельчение зерновых культур для нужд животноводства. Также производятся дробилки для дробления травы, корнеплодов, шрота, щепы, опилок. Зернодробилки могут иметь разные размеры, массу, производительность. Но по принципу работы есть два вида зернодробилок: молотковые и роторные.

Рейтинг зернодробилок по качеству

На рынке можно найти большой выбор измельчителей, многие из которых популярны благодаря своей надежности и производительности. Мы составили ТОП-5 зернодробилок, которые чаще всего используются в различных частных хозяйствах. Наш рейтинг включает:

• 5- место – Фермер. От большинства рыночных аналогов эта модель отличается крайне высокой прочностью и долговечностью. Максимальная простота конструкции, минимум пластиковых деталей и повышенная мощность двигателя – все это позволяет измельчителю служить на протяжении 5 лет и больше;

• 4-е место – Циклон ИЗКБ-2. Эта модификация способна перерабатывать не только разные виды зерновых, но и заготовленные корнеплоды. Комплектация дробилки включает выносливый электромотор мощностью 1,8 кВт, ножевой барабан и надежный металлический корпус;

• 3-е место – Умница Дон. От аналогов этот измельчитель отличается повышенной мощностью, что позволяет ему давать до 200 кг муки всего за час работы. В оснащение дробилки входят 3 сита, предназначенные для регулировки величины помола;
• 2-е место – Зубр-2. Один из самых популярных измельчителей разработан для эксплуатации в небольших и средних по количеству выращиваемых животных хозяйствах. Агрегат укомплектован надежным электромотором, двумя сменными ситами и прочным фиксатором;

1-е место – Зубренок-Маис. Производительность этого агрегата – 140 кг зерна за 1 час работы. Это гораздо больше, чем способна перемолоть любая китайская дробилка.

В наш обзор вошли только бытовые дробилки из низкого и среднего ценового сегмента. Несмотря на скромные размеры, каждая из них демонстрирует максимальную производительность и внушительную эффективность.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

• собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
• дополнительный электрический двигатель;
• дрель и сверла (от 3 до 16 мм);
• зубило и молоток;
• различные ключи;
• болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

• металлический уголок (3×3 см);
• поворотные болты M8 с гайками-барашками – в количестве трех штук;
• 3-х литровые жестяные банки из под краски – в количестве трех штук;
• замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

• Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
• Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
• При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
• Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
• Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
• Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
• Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
• Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
• Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

Дробилка для зерна своими руками

Сегодня давайте сделаем дробилку для зерна своими руками. Без нее трудно обойтись при введении подсобного хозяйства. Пошаговый мастер клас приспособления смотрим далее.

Для изготовления такой зернодробилки вам понадобится барабан «планетарка». Еще понадобиться лист металла не тоньше 4 миллиметра. Так же нужен трехфазный двигатель с оборотами 3000 об/мин., и мощностью 1кВт. Это если подключать к трехфазной сети. А если переделать и подключить к 220В, то понадобится 2 кВт. Еще необходим загрузочный бак его можно взять из стиральной машинки типа «Донбасс», он из нержавеющей стали, с наклонным дном, то что и необходимо.

Измельчитель зерна из пылесоса

Самостоятельно можно создать дробилку для зерна, используя для этого детали из старого пылесоса. При этом сам пылесос нам не нужен, для этого стоит использовать лишь электродвигатель. В качестве основы, стоит взять листок прочной фанеры, с прорезанными в центре отверстиями. Через такие отверстия и будет проходить рабочий вал двигателя.

Для создания ножа стоит воспользоваться металлической пластиной, ширина которой должна доходить до 200 мм и общей толщиной около 1,5 миллиметра.

Лучше всего будет использовать дополнительный диск от овощерезки. Нож стоит закрепить на валу электродвигателя с помощью гаек.

В качестве рабочей камеры, стоит применять уже готовое и приобретённое в магазине металлическое сито, но лучше всего будет, если вы создадите его самостоятельно. Если вы собираетесь осуществлять измельчение не только зерна, но и овощей, то сетка обязана обладать функцией съёмки, с разным общим диаметром в ячейках. В покупных продуктах такая взаимозаменяемость не создаётся.

Для производства сита самостоятельно, вам стоит взять тонкий лист металла, который по длине будет равняться 700 мм. Такую заготовку стоит свернуть в кольцо, края скрепить болтами или же заклепать. Нижний край отгибаем наружу, общая ширина загнутой части не должна быть больше, чем 15 миллиметров. Загиб стоит делать в обязательном порядке для крепления сетки.

Под ситом стоит установить приёмный бункер, который нужно применять для готовой продукции. В этом случае можно использовать любую ёмкость, которая обладает нужным для вас объёмом. Это может быть как кастрюля, так и простое жестяное ведро. Для подачи зерна в камеру, можно создать специальный жестяной короб. Для общего контроля за подачей такого сырья, сам короб следует дополнить подвижной заслонкой.

Из описанной выше информации, можно заключить то, что дробилка из зерна, вне зависимости от материалов, должна работать лишь по одному методу. Чтобы создать наиболее качественную корморезку, стоит проявить немного энтузиазма. В качестве дополнительных деталей вам понадобятся:

• Электродвигатель. В домашних условиях можно взять моторчик с общей мощностью 1,5−2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже в том случае, когда у вас нет в доме старой и ненужной техники, которую можно было бы разобрать, купить такой двигатель можно на любом рынке либо в магазине утилизированных товаров. Применять более мощные моторы смысла нет, ведь в этом случае может развиться общий расход энергии, а также пропадёт экономическая выгода в использовании такого оборудования.
• Режущая плоскость. Создаётся из совершенно любого прочного металлического листа за несколько минут. При этом можно применять уже готовые диски от овощерезок либо блендеров.
• Сито. Диаметр в таких ячейках будет напрямую зависеть от тонкости помола. При этом можно купить готовое изделие либо самостоятельно создать конструкцию со взаимосвязанными сетками.

Даже в том случае если вы будете приобретать нужные детали, стоимость самодельной корморезки будет в несколько раз ниже, чем цена на любую модель. При всём этом общая производительность прибора будет несколько ни хуже.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Зернодробилка из болгарки

Пожалуй, самой простой конструкцией из всех доступных для самостоятельного изготовления, обладает электрическая зернодробилка из болгарки. Для того чтобы сделать зернодробилку, таким способом, понадобится закрепить болгарку на деревянной основе металлическими скобами и болтами.

Предварительно перед этим, в основе нужно будет сделать отверстие под вал, на который будет установлен нож, сделанный из диска по металлу (для этих целей диск придется обрезать с двух сторон, как на картинках), и, бункер.

Та часть, где будет происходить помол зерна (рабочая камера), делается из куска жести, после чего в ней высверливаются отверстия, не более 3 мм в диаметре (как в сите). Затем рабочая камера посредством шурупов прикручивается к основанию, там, где установлен нож самодельной зернодробилки.

Важной составляющей любой зернодробилки является бункер для загрузки зерна. Сделать его можно из любой подручной емкости подходящих размеров

Рекомендуется для этих целей использовать пластиковую канистру на 5-10 литров. Предварительно придется срезать днище с канистры, после чего её можно будет установить горлышком в отверстие сверху зернодробилки.

Разновидности машинок для измельчения зерна

Разновидности машинок для измельчения зернаВ зависимости от способа помола, конструкции и расположения рабочих органов различают 4 разновидности зернодробилок:

• Роторные – дробление зерна в таких устройствах происходит за счет расположенного горизонтально и движущегося с большой скоростью ротора.
• Молотковые – конструкция таких зернодробилок включает в себя вращающийся вертикальный барабан и расположенные по кругу неподвижные молотки, о которые и измельчается зерно. Готовая мука при таком помоле ссыпается вниз и, проходя через сито, попадает в подставленную под деку корпуса емкость.
• Вальцовые – дробилки измельчают зерно за счет расположенных в одной камере 2 вальцов, вращающихся навстречу друг другу. При этом зазор между ними настолько мал, что попадающее сырье не просто сминается, а за счет большой скорости дробится в пыль. Преимущества таких устройств по сравнению с другими состоит в возможности дробления зерна с высокой влажностью.
• Жерновые – крупорушки, дробление зерна в которых происходит при попадании его между двумя расположенными с небольшим зазором дисками (жерновами). При этом один диск вращается на большой скорости, а второй находится в неподвижном состоянии.

Обязательно почитайте:

Как сделать инкубатор своими руками: с автоматическим и ручным переворотом, виды, описание

Среди этих разновидностей наиболее распространены роторные и молотковые – они более производительные, надежные, простые в ремонте и обслуживании.
