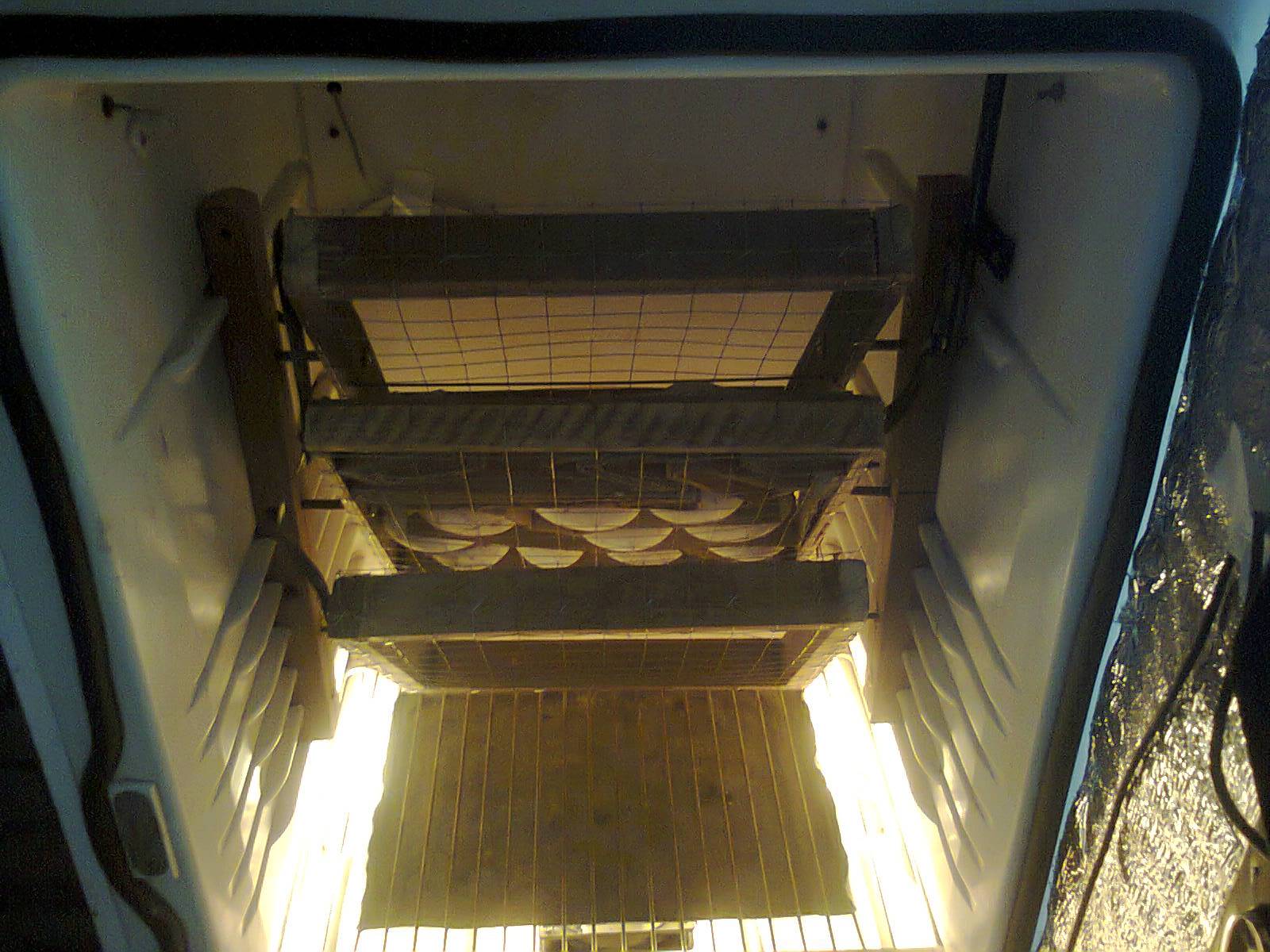

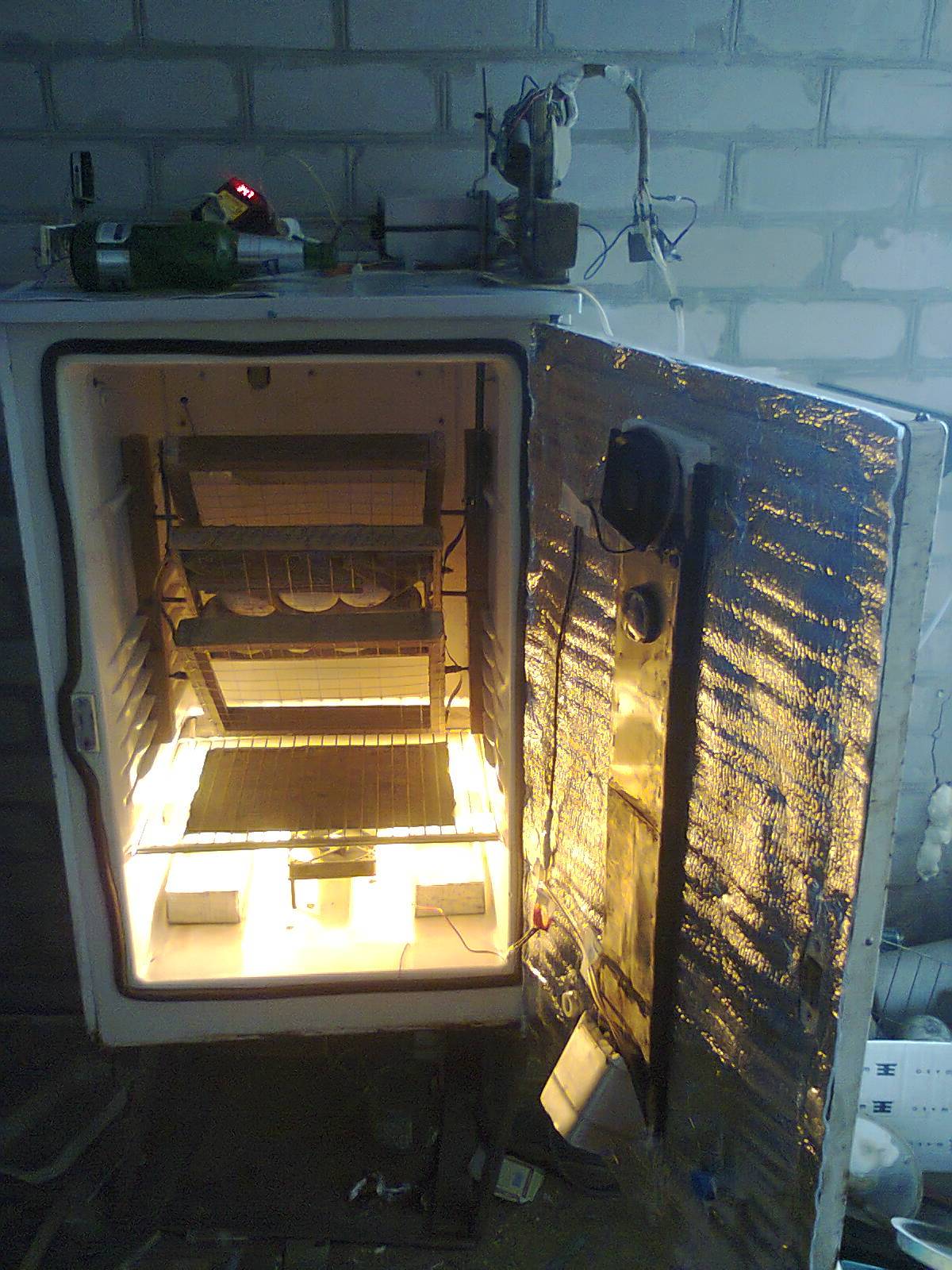

Сделал инкубатор из небольшого холодильника . 3 лотка вместимость лотков пока 30 куриных но буду переделывать лотки . двигатель от дворников москвича 2141. двигатель крутиться только в одну сторону передавая возвратно поступательное движение на тягу . концевик один но за один полный оборот двигателя он срабатывает два раза . Вместо реле времени использовал стрелочный будильник и самодельный контакт срабатывает через каждый час на 20 секунд . чтобы заново запускать двигатель после остановки использовал автомобильное реле на пять выходов . в качестве блока питания использовал компьютерный блок питания .

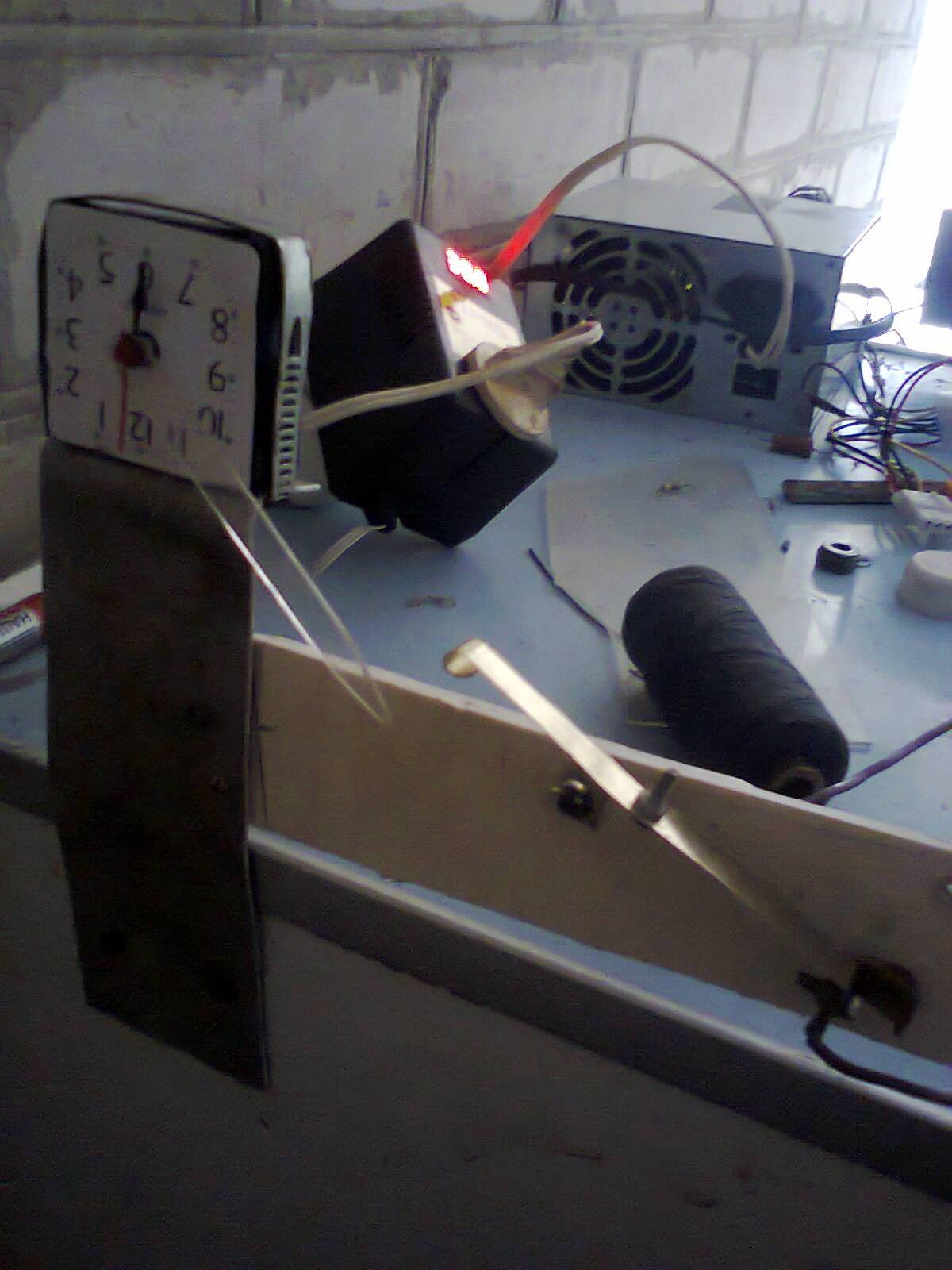

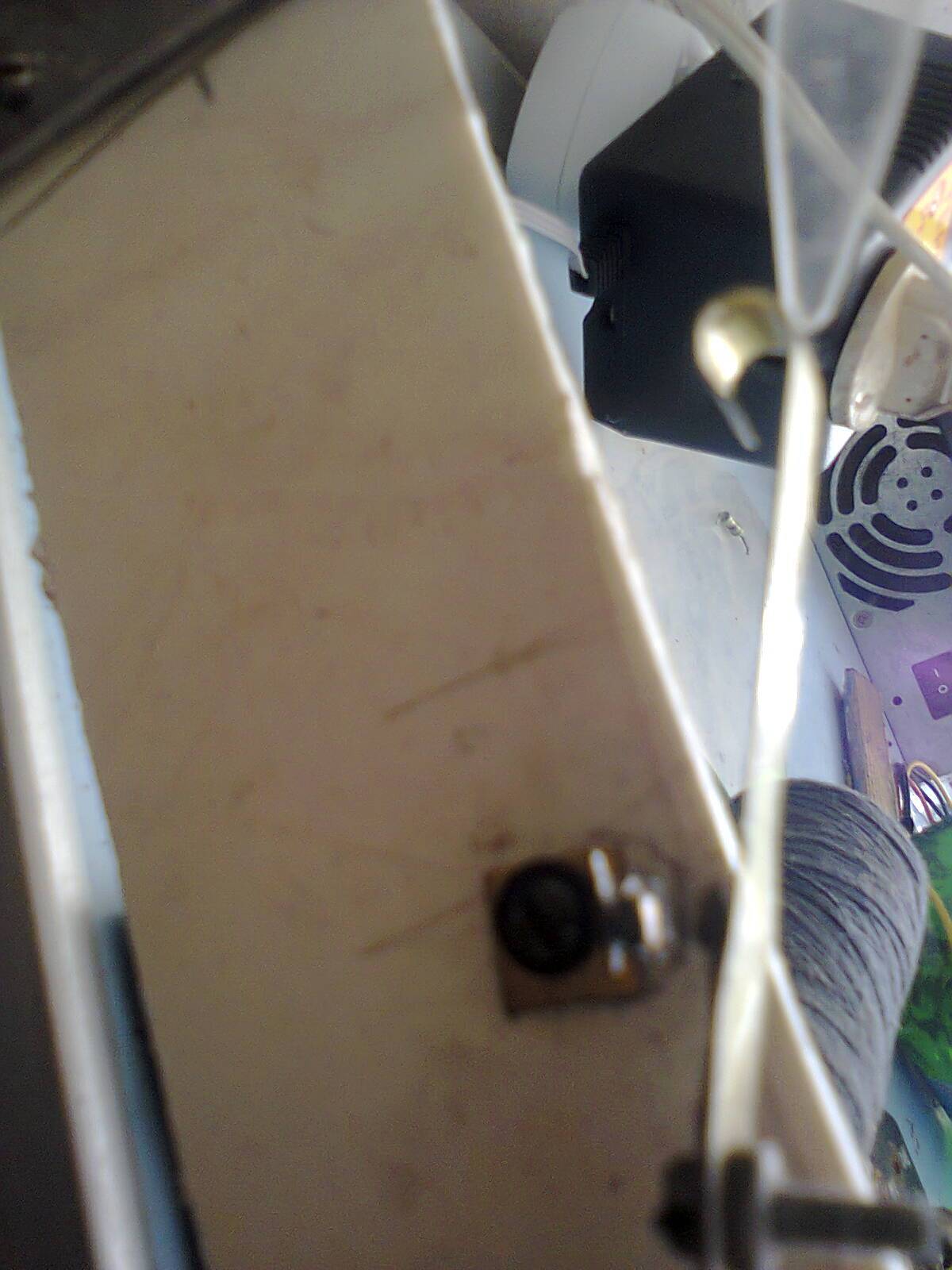

По итогу получилось что переворот работает абсолютно без микросхем дополнительно использовал только пару диодов для задержки срабатывания автомобильного реле и лампочка для того чтобы блок питания не отключался из за реле можно сказать что нечему ломаться

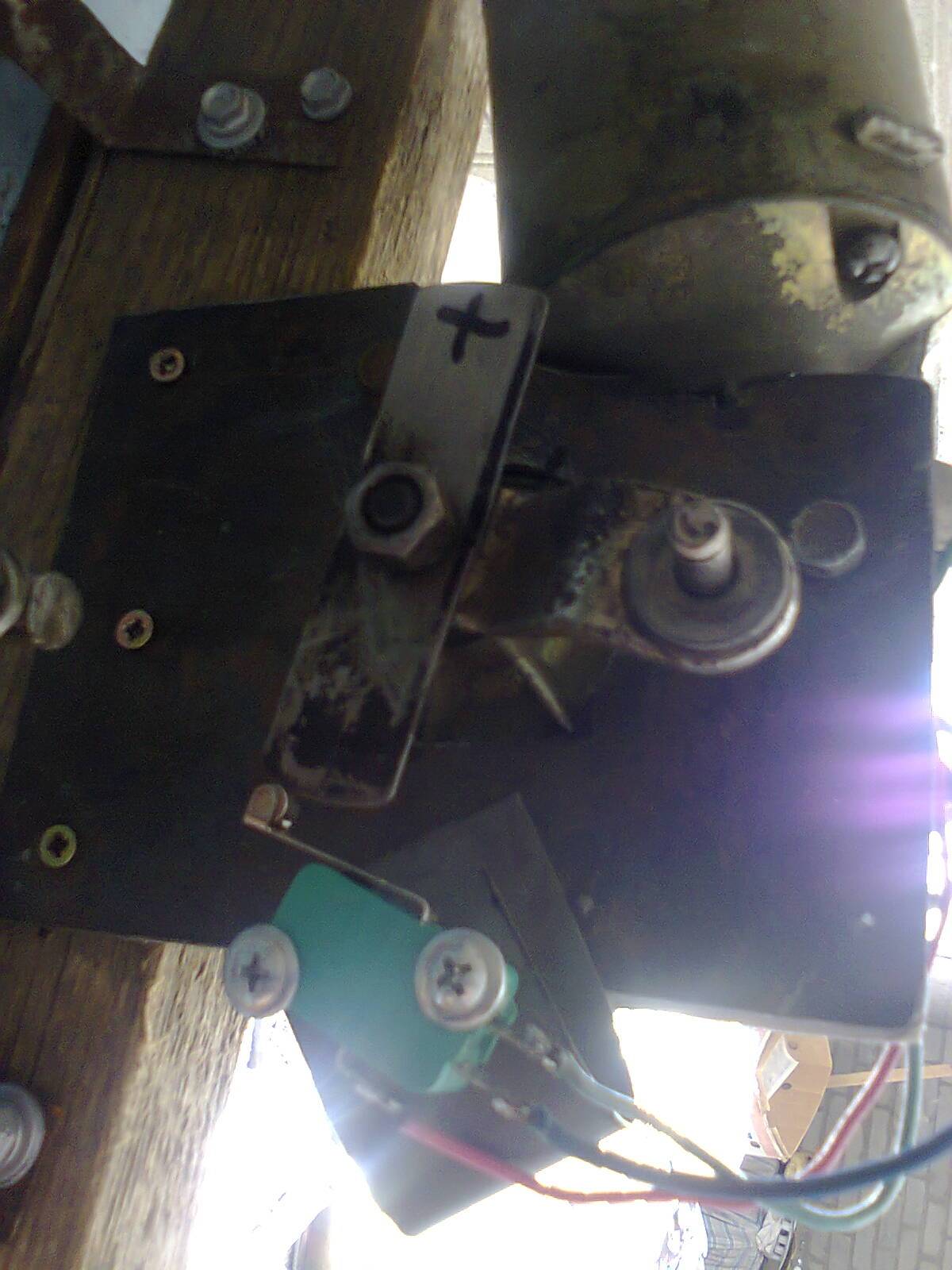

я пробывал поставить стандартное реле от дворников РАЛД 10.3747 отрегулировать паузу работы двигателя переменным резистором . Но это сработало всего на несколько дней . после чего двигатель стал делать то несколько полных оборотов то останавливаться не там где нужно .

Сейчас поставил реле 75 3777 уменьшил диодами напряжение питания реле получилась небольшая задержка срабатывания. Как раз чего хватает для размыкания коцевика . сейчас всё работает как часики

Этим инкубатором я уже пробывал выводить цыплят яйца не выпадали и не стукались . Так что с механикой всё получилось . Из 12 яиц пробных вывелось 9 цыплят одно оказалось неоплод второе разбил по случайности когда залаживал гусиные яйца которые видно на фото а в третьем оказался задохлик . 80 % я считаю не плохо Разница температуры по всему инкубатору 0.1 — 0.2 градуса .

Извеняюсь за кустарщину но на момент когда я его собирал финансовый запас был крайне ограничен и собралось всё из подручных материалов и на скорую руку !

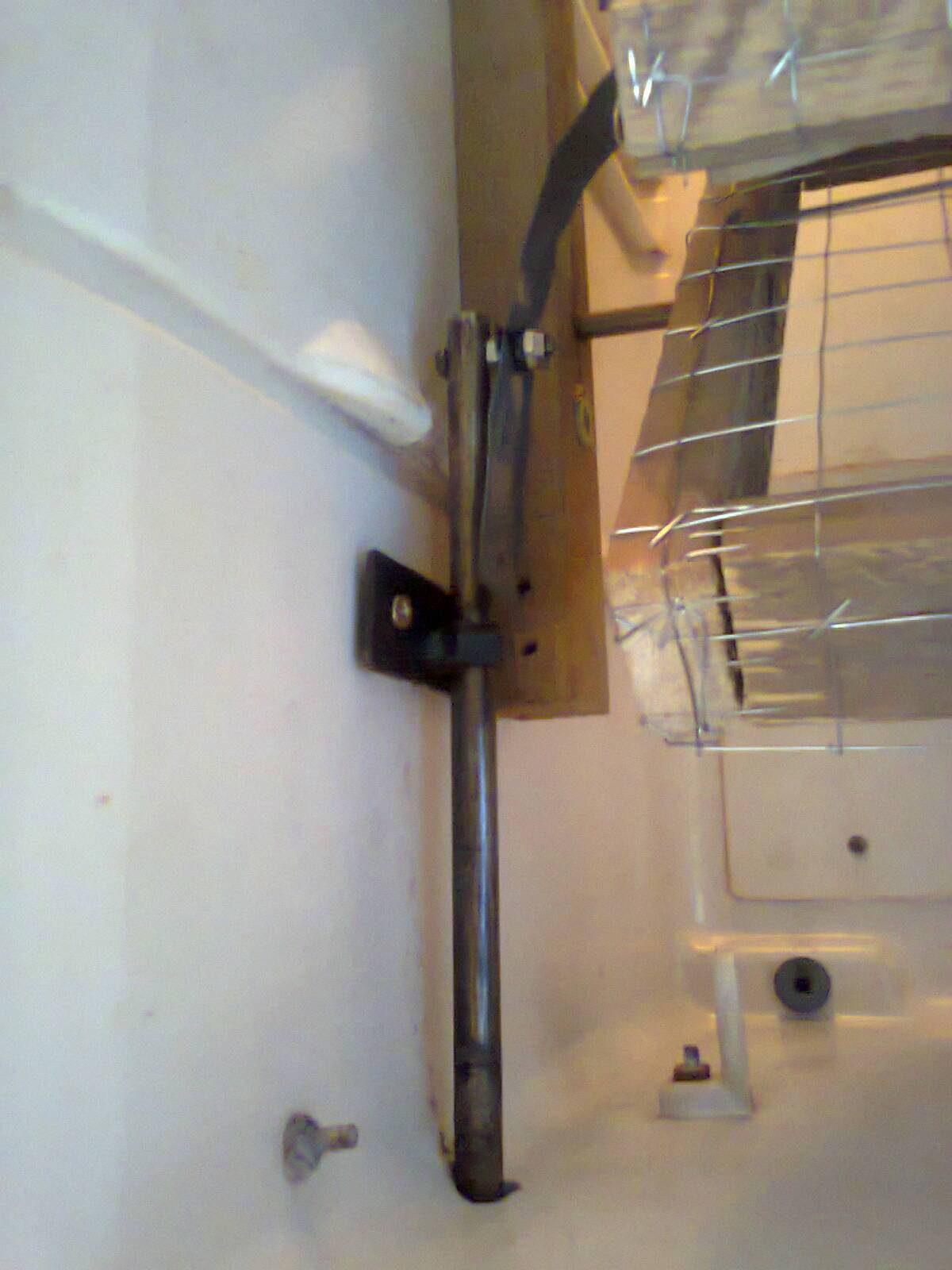

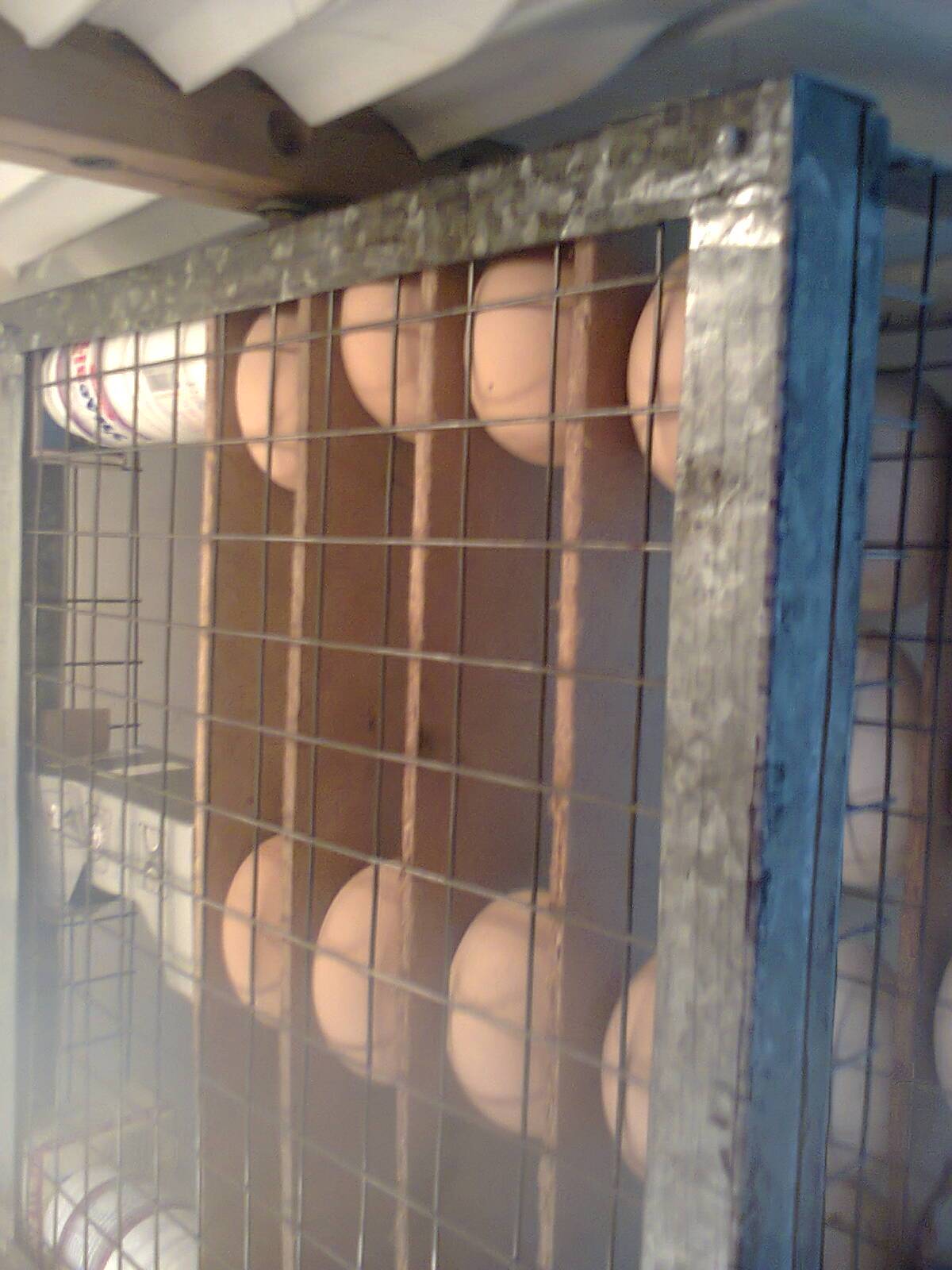

недавно переделал лотки и привод лотков . Теперь вместо трёх лотков по 30 яиц стоит два примерно по 60 ато и больше куриных . гусиных легко поместилось 21 правда можно было впихнуть и тридцать лотки сделал из сварной сетки диаметром 25*25*1.8мм рамку сделал из ацинковки согнув её в уголок и соединив заклёпками и пайкой

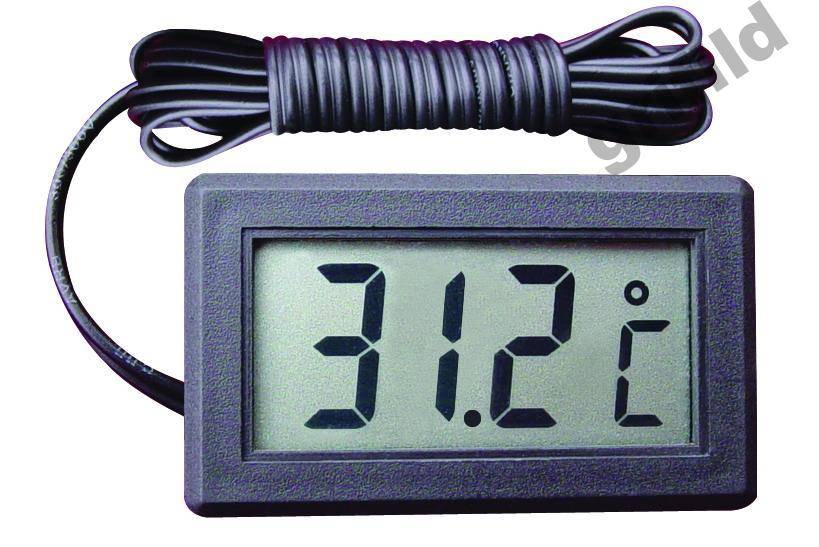

а еще мне понравился термометр как на фото ниже проверил по ртутному разница в 0.1 градус я его себе для настройки терморегулятора поставил и удобней чем доствать и встряхивать термометр . и стоит не дорого .

Если кому что интересно спрашивайте !

Ну насчёт терморегулятора так советую ставить МРТшку. MRT-1 или2. У мена стоит MRT-1. Точность 0.1 градус, цифровая шкала что значительно удобнее разных градусников и тем более аналоговых регуляторов типа КВОЧКА(хрень Квочка). По поводу «выпадать» так не совсем понятно как они могут выпасть теритически? Фото не очень качественные. Если можно то попрошу автора сделать фото подробнее данного инкубатора. если не сложно конечно.

Ну насчёт терморегулятора так советую ставить МРТшку. MRT-1 или2. У мена стоит MRT-1. Точность 0.1 градус, цифровая шкала что значительно удобнее разных градусников и тем более аналоговых регуляторов типа КВОЧКА(хрень Квочка). По поводу «выпадать» так не совсем понятно как они могут выпасть теритически? Фото не очень качественные. Если можно то попрошу автора сделать фото подробнее данного инкубатора. если не сложно конечно.

Начну с терморегулятора . Он не аналоговый ( цтр 2 ) покупал его давно немного для других целей Технические данные. Напряжение питания 160 -250В (50 Гц) Точность поддержания температуры ±О,1°С Диапазон регулируемой температуры -55°С -+125°С Максимально допустимая коммутируемая мощность 2,0 кВт

фото получше сделать не получиться так как фотографировал я с телефона и недавно повредил корпус вместе с камерой теперь фотографирует с трещиной и получается размыто .

Насчёт выпадания яиц . Могут выпадать из лотков во время движения лотка если очень плотно уложить( без перегородок и ячеек для яиц) то яйца расположеные ближе к центру начинают вытесняться и выпадать, ещё это происходит если большой угол поворота лотка , ещё при резком перевороте из за толчков при начале движения механизма переворота и при резкой остановке . Избавился от этого легко просто закрепил поверх лотка кусок сетки закрепив её на резинках для удобства и перестраховки .

http://1inkubator.ru/obshhaya/inkubator-svoimi-rukami.htmlhttp://fermer.blog/bok/pticevodstvo/kury/inkubaciya/inkubator-svoimi-rukami/347-kak-sdelat-inkubator-s-avtomaticheskim-perevorotom-yaic-svoimi-rukami.htmlhttp://fermer.ru/forum/samodelnye-inkubatory/164528

Готовые комплекты

Для облегчения работы и повышения надежности будущей конструкции имеет смысл приобрести готовый комплект автоматики в самодельный инкубатор. Например, такой, как на рисунке ниже.

Он включает в себя:

• Терморегулятор, обеспечивающий автоматический визуальный контроль за температурой и влажностью.
• Датчики, сканирующие состояние температуры и влажности внутри инкубатора.
• Трансформатор 220/12 V.
• Универсальный лоток с автоматическим поворотом. В него можно укладывать либо перепелиные, либо куриные яйца.

Если вас интересует только автоматический поворот яиц, то можно приобрести более простой комплект.

На этой фотографии показаны габаритные размеры устройства. Они подскажут вам как разместить его в будущем инкубаторе.

Этот комплект состоит из следующего:

• Реверсивного двигателя — 14 W, 2,5 об/мин;
• Звездочки — 1 метр;
• Концевых выключателей — 2 шт;
• Монтажной скобы;
• Соединительных проводов.

Комплект продается уже в собранном и настроенном виде. Его надо просто подключить к управляющему терморегулятору. Цена — 3990 рублей.

Подключение этого устройства в самодельном инкубаторе выглядит так, как показано на схеме.

Но моторизованные лотки должны находиться в каком-то корпусе. А он для инкубатора имеет значение. Ведь внутри его осуществляется терморегуляция воздухообмена для инкубации яйца. Поэтому очень важны теплоизоляционные качества материала, из которого будет изготовлен инкубатор.

Прекрасный вариант для корпуса — это старый холодильник. Его корпус тоже имеет свойства термостата, а дверцы удобно и надежно закрываются.

Основные требования

Перед тем как приступить к сборке, необходимо хорошо ориентироваться в том, какой должен быть конечный результат. Чтобы четко его понимать, необходимо знать требования, которые предъявляются к инкубатору. Одним из важнейших является наличие постоянной температуры внутри инкубатора. При этом должен происходить нагрев не только самого яйца, но и воздуха вокруг него. Показатели должны поддерживаться с разбросом от 37,3 градуса до 38,6

Внимание уделяется не только температуре, но и влажности, которая должна быть внутри. Период, который предшествует наклеву, она должна составлять 40%

Если речь идет о выведении, тогда процент увеличивается до 80. Непосредственно перед тем, как будет происходить вылупливание, потребуется немного снизить влажность.

Обратите внимание! Для успешного завершения процесса по выращиванию цыплят внутри инкубатора, не стоит использовать яйца, который уже успели пролежать десятидневный срок

Держатели яиц в инкубаторе должны быть сделаны таким образом, чтобы удерживать их в вертикальном положении. При этом форма ячеек должна быть такой, чтобы острый конец был направлен вниз. Полочки должны быть расположены с уклоном на протяжении всего периода инкубации. В инкубаторе должен быть простой доступ к яйцам. Это необходимо для того, чтобы три раза в сутки переворачивать яйца. При желании такой механизм может быть реализован в автоматическом режиме. Перед самым же выводком он должен быть неподвижным. В инкубаторе обязательно должна быть предусмотрена хорошая вентиляция, которая позволит избежать перегрева и превышения влажности.

Совет! Ячейки должны быть универсальными, т. к. яйца не всегда имеют одинаковый размер. Можно предусмотреть вариант выведения перепелов, для яиц которых потребуются подставки с меньшим диаметром.

Переоборудование холодильника под инкубатор

Прежде, чем приступать к сборке инкубатора из старого холодильника, надо избавиться в нем от уже ненужных деталей и убрать морозильную камеру.

Для обеспечения правильного воздухообмена нужно наладить систему вентиляции.

Вентиляция и влажность

Для обеспечения вентиляции в корпусе холодильника делают два отверстия диаметром 30 мм. Одно — внизу, другое — вверху. В эти отверстия вставляют трубочки. Полностью или частично закрывая эти отверстия, вы будете регулировать воздухообмен внутри устройства.

Организация воздухообмена в инкубаторе из холодильника

Внизу установите вентилятор на резиновых подушках . Можно воспользоваться вентилятором от ЭВМ. Недалеко поставьте кювету с водой. С помощью испарений этой воды можно будет регулировать влажность в будущем инкубаторе. Закрепите нагревательные элементы. Это могут быть обыкновенные лампы накаливания или тэны.

Воздухообмен в этом случае происходит так.

• Внизу воздух нагревается.
• Увлажняется парами воды из кюветы.
• Вентилятором воздушный поток гонится наверх.
• Часть тепла отдает инкубационным яйцам;
• Часть воздуха остужается и выдувается наружу.
• После остывания часть воздуха опускается вниз, а другая поступает снаружи через нижнее отверстие.

Система обогрева

Простейший вариант обогрева — это лампы накаливания мощностью в 25 W. Берется четыре лампы. Две устанавливаются внизу, две вверху. Или можно воспользоваться более мощными лампами (40 W), но взять их меньшее количество (2 штуки). Альтернативой лампам могут стать ТЭНы.

Лотки и механизм их поворота

Можно купить моторизованный лоток китайского производства. Они тоже качественные, а стоят дешевле, чем импортные. В их комплекты входят:

• рамка, на которую устанавливаются минилотки с ячейками для яиц;
• блок питания;
• тихоходный двигатель, исключающий резкие рывки при начале движения.

Это очень удобные лотки. Их вращение осуществляется встроенным двигателем, который достаточно подключить, к входящему в комплект блоку питания. Полный цикл (90 градусов) поворота лотки проходят за два часа.

Если не захотите воспользоваться этим очень удобным решением, то можете изготовить лотки самостоятельно. Например, из металла, дерева и сетки или любого другого подручного материала. Главное установить их без перекоса в корпусе самодельного инкубатора. Поворотные оси для лотков закрепите латунными втулками или воспользуйтесь специальными подшипниковыми опорами.

Поворотные лотки в самодельном инкубаторе

В качестве механизма поворота лотков можно использовать цепной привод. Схема его подключения показана на рисунке выше, а как будет выглядеть в установленном виде на фотографии ниже.

Готовые комплекты

Для облегчения работы и повышения надежности будущей конструкции имеет смысл приобрести готовый комплект автоматики в самодельный инкубатор. Например, такой, как на рисунке ниже.

Терморегулятор с дисплеем + датчики температуры и влажности

Он включает в себя:

• Терморегулятор, обеспечивающий автоматический визуальный контроль за температурой и влажностью.
• Датчики, сканирующие состояние температуры и влажности внутри инкубатора.
• Трансформатор 220/12 V.
• Универсальный лоток с автоматическим поворотом. В него можно укладывать либо перепелиные, либо куриные яйца.

Универсальный лоток Цена этого комплекта 5 000 рублей. Но зато можно быть уверенным, что процесс инкубации проходит правильно. Температура и влажность соответствует заданным параметрам, а поворот яиц происходит вовремя.

Если вас интересует только автоматический поворот яиц, то можно приобрести более простой комплект.

Устройство поворота лотков с помощью реверсивного двигателя

На этой фотографии показаны габаритные размеры устройства. Они подскажут вам как разместить его в будущем инкубаторе.

Этот комплект состоит из следующего:

• Реверсивного двигателя — 14 W, 2,5 об/мин;
• Звездочки — 1 метр;
• Концевых выключателей — 2 шт;
• Монтажной скобы;
• Соединительных проводов.

Комплект продается уже в собранном и настроенном виде. Его надо просто подключить к управляющему терморегулятору. Цена — 3990 рублей.

Подключение этого устройства в самодельном инкубаторе выглядит так, как показано на схеме.

Схема подключения механизма поворота лотка в самодельном инкубаторе

Но моторизованные лотки должны находиться в каком-то корпусе. А он для инкубатора имеет значение. Ведь внутри его осуществляется терморегуляция воздухообмена для инкубации яйца. Поэтому очень важны теплоизоляционные качества материала, из которого будет изготовлен инкубатор.

Прекрасный вариант для корпуса — это старый холодильник. Его корпус тоже имеет свойства термостата, а дверцы удобно и надежно закрываются.

Инкубатор своими руками

Для начала определяют место, а затем размеры будущего изделия. С этой целью рассмотрим базовое строение домашнего инкубатора для яиц. Он представляет собой ящик, содержащий следующие компоненты:

• на дне расположена посуда с водой, регулирующая влажность;
• лоток с яйцами закреплён на расстоянии 15 см от нижней части;
• в середине размещаются датчики;
• источник тепла, которым может быть лампа накаливания или нагревательный контур, закрепляется на расстоянии 20–25 см от яиц под верхним ярусом;
• на дне и крышке вырезаются отверстия для создания проветривания.

Это не единственный способ компоновки элементов самодельного инкубатора. Источник тепла может располагаться как внизу, так и сверху или вовсе быть выведен в отдельную камеру. Далее необходимо составить подобный чертёж.

Искусственное высиживание

При инкубации важно соблюдать все правила процедуры. Каждое несоответствие строгим условиям становится причиной гибели эмбриона

Повышение температуры на 1–2 градуса убьёт зародыш. Излишнее проветривание высушит скорлупу, которая, затвердев, помешает вылуплению. Яйца уток, перепелов, гусей имеют собственные условиями инкубации.

Плюсы и минусы самодельных инкубаторов

Первый плюс — это возможность собрать инструмент произвольных размеров, рассчитанный на количество яиц от десятков до тысяч. Второй плюс — его создание может быть ощутимо выгоднее, если в сарае завалялись такие вещи, как: датчики, регуляторы и разные стройматериалы.

Изготовление потребует множества расходников (утеплители, рейки, герметики, винты, болты, шайбы, трубки, кабели и т. д.). Поэтому итоговая цена может взлететь до заводского изделия. Например, стоимость инкубаторов для вывода цыплят, рассчитанных на количество яиц от 2 до 80 штук находится в диапазоне 1800–2200 р.

Собственноручно изготовленный аппарат нуждается в доработках: найти правильное положение ламп и вентиляторов, чтобы пространство прогревалось равномерно; определить количество воды в ваннах для поддержания строго обозначенной нормы влажности; проветривание не должно приводить к неконтролируемым скачкам температуры. На калибровку самодельного инкубатора может уйти много времени.

Последний минус — это риск возникновения пожаров. Кустарным методом, наспех созданные устройства могут давать сбои, а это часто служит причиной для возгорания

Поэтому выводить цыплят стоит с большой осторожностью

Температура

Развиваться зародыш может при температуре в пределах 27-43 градусов:

1. При чересчур низкой температуре он очень медленно развивается, инкубация затягивается, и в результате цыпленок погибает.

2. Высокую температуру под 41-43 градуса цыпленок способен выдерживать недолго – лишь в первые несколько минут после начала инкубации материал можно поместить в инкубатор, нагретый до 47 градусов, без какого-либо вреда для эмбриона. 3. Максимальные температуры, при которых эмбрион развивается без патологий, – 37-40 градусов.

4. Если обогрев идет равномерно по всему инкубатору, верхний предел температуры должен быть не больше 38,5 градусов, но, как ни странно, чем ближе температура к верхнему пределу – тем быстрее развивается зародыш. 5. В период, начиная с 12 часов до 5 суток, высокие показатели нагрева могут вызывать уродства птенчиков. 6. На развитие будущего птенца благоприятно влияет периодическое охлаждение.

Наклонная система поворота

Автоматизировать поворот лотков в домашнем инкубаторе можно при помощи встроенного электромеханического привода, который срабатывает через заданный отрезок времени. Обычно таймер устанавливают на 2,5 — 3 часа. За точность отвечает временное реле. Его можно купить, а можно сделать из механических или электронных часов.

Механизм вращения к инкубатору можно сделать из часов с электромеханическим реле. На корпусе обычно имеется розетка, куда можно подключить потребитель. На циферблате расставлять интервалы времени. Двигатель будет передавать через редуктор крутящий момент.

Лотки для яиц в инкубаторе делают поворот по направляющим, в роли которых выступают стенки камеры. Конструкцию можно усовершенствовать креплением к оси более длинной, чем решетка, металлической планки. Сама же ось вставляется в пазы, прорезанные на бортиках каждого лотка.

Чтобы решетка двигалась, из штанги, редуктора, кривошипного элемента и двигателя собирается рабочий узел. Для данной модели вполне подойдет мотор от автомобильных дворников или микроволновой печи. В качестве элемента питания можно использовать блок питания от компьютера или присоединить шнур для подключения к розетке.

Механизм приходит в действие, и переворачивает яйца в лотке до момента соприкосновения с упорами конечного положения. Рамка фиксируется до повторения рабочего цикла.

Изготовление устройства

Существует несколько вариантов создания инкубатора своими руками дома. В качестве основы вы можете использовать старый холодильник или коробку. Также данное устройство может быть собрано при помощи пенопласта. Ниже представлены схемы наиболее популярных конструкций, которые можно сделать самому.

Инкубатор из коробки

1. Для начала необходимо прорезать в боковой грани коробки небольшое отверстие для вентиляции, а в крышке ящика закрепить патроны для лампочек.
2. Для 60 куриных яиц нужно будет вставить 3 лампочки мощностью 25 Вт. Они должны располагаться на расстоянии 15 см от лотка.
3. Для надежности рекомендуется обшить все грани коробки фанерой или ДСП-листами.
4. Ниже яиц необходимо расположить ёмкость с водой. Площадь испаряемой поверхности зависит от объема корпуса и подбирается опытным путем при помощи гигрометра.
5. Лоток для яиц устанавливается посредине коробки.
6. Рекомендуется выбрать гироскоп и термометр, данные которых можно будет просматривать не открывая коробку. Отрывать крышку ящика рекомендуется только для переворачивания яиц.

Простой инкубатор из коробки

Из пенопласта

Пенопласт владеет отличными термоизоляционными свойствами, к тому же большинство фермеров смогут найти этот материал у себя дома. Именно поэтому инкубаторы своими руками очень часто делают из пенопласта. Принцип его изготовления во многом похож на создание конструкции из картонной коробки. Но вы можете самостоятельно выбрать размер корпуса исходя из желаемого количества яиц.

1. Для начала надо сделать из листов пенопласта ящик. Это можно без проблем выполнить своими руками, воспользовавшись клейкой лентой. Просто вырежьте грани нужного размера и скрепите их в ящик удобным для вас способом.
2. Подобная конструкция обеспечит высокую теплоизоляцию и позволит использовать для обогрева лампочки мощностью около 20 Вт. Конечно, вы можете включить в конструкцию специальные обогреватели, но вариант с лампочками является наиболее бюджетным и они прекрасно справляется со своими функциями.
3. Как и в предыдущей конструкции, лампочки рекомендуется вставлять в верхнюю крышку на расстоянии около 15 см от яиц.
4. В качестве лотка можно использовать готовую конструкцию, либо сделать его из деревянных планок. Лучше всего разместить лоток посредине самодельной коробки, чтобы расстояние до ёмкостей с водой и нагревательных элементов было примерно одинаковыми.
5. При изготовлении подобного инкубатора своими руками, не забудьте оставить пространство между лотком и стенами, ведь циркуляция воздуха очень важна при выводе кур дома.

Яйца в пенопластовом инкубаторе

С автоматическим переворотом

Сложнее всего в домашних условиях сделать инкубатор с автоматическим переворотом яиц. Но такая конструкция поможет максимально условно выводить кур дома, ведь регулярный переворот яиц является важнейшим фактором. Подобный механизм будет незаменим для людей, которые часто отлучаются и не могут уделять достаточно внимания выводу кур из яиц. Кроме того, такая конструкция позволит свести к минимуму количество открываний крышки, что также является очень важным фактором.

Самым простым способом реализации автоматического переворота является покупка готовых лотков со специальным механизмом. Такое устройство обойдется в разы дешевле, чем готовый инкубатор, но вам нужно будет создать подходящий корпус, а также приобрести термометр и гироскоп. Для сборки дома отлично подойдет корпус старого холодильника. Он обладает хорошей теплоизоляцией, а также удобной дверцей. Вам нужно будет выполнить такую последовательность действий:

1. Демонтировать лишние части, в том числе морозильную камеру.
2. Вырезать окошко в двери и застеклить его.
3. Закрепить лотки с автоматическим переворотом там, где ранее были полки.
4. Установить 4 лампочки в нижней части холодильника и 2 в верхней.
5. На дно установите резервуар с водой.
6. Закрепите термометр и гироскоп так, чтобы их было видно в окошко.

Яйца в инкубаторе из холодильника

Фотогалерея

Представленные ниже фотографии и чертежи помогут вам изготовить устройство для вывода птенцов дома. Еще больше информации вы сможете найти на видео.

Как в домашних условиях сделать инкубатор: изучаем важные нюансы

Модели заводского изготовления, без сомнений, − удобные и практичные устройства, но не каждый может позволить себе такое недешёвое удовольствие. Сделать своими руками простой инкубатор для перепелов или кур не так сложно. Его основные компоненты: корпус, система нагрева и вентиляции, устройство для переворота. Рассмотрим основные требования к ним.

Требования к корпусу инкубационного устройства

Самое главное – корпус конструкции должен сохранять нужный для выведения птенцов температурный режим. Второй существенный момент – удобство в обслуживании. Время от времени нужно открывать устройство, проверять работу нагревательных элементов, проветривать кладку.

Горизонтально расположенный корпус в этом плане очень удобен: крышка открывается вверх, освобождая доступ ко всем частям конструкции

И последнее требование к корпусу – подходящие размеры. Яйца не должны лежать плотно, расстояние между ними – не менее сантиметра. Такое расположение кладки обеспечивает хорошую вентиляцию и равномерный прогрев.

Как нагревать кладку и контролировать температуру

Только оптимальная температура гарантирует появление птенцов

Даже небольшие отклонения могут всё испортить, поэтому так важно правильно подобрать нагревательный элемент для инкубационной конструкции

Нагреватель можно закрепить над лотком с яйцами, под ним или по периметру кладки. Он должен работать без перебоев и равномерно прогревать лоток

Какие нагревательные элементы можно использовать для инкубатора:

Тип нагревателя	Особенности использования	Средняя цена (по состоянию на июль 2021 г.), руб.
Ламповый	Лампу легко заменить и установить, такие приборы всегда есть в домашнем хозяйстве. Существенный недостаток этого элемента – неравномерный нагрев. Постоянный свет – это несвойственные для выведения цыплят условия.	Лампы накаливания – 45. Керамические лампы – 650.
ТЭНовый	Встроенный ТЭН равномерно распределяет тепло в полости инкубационного устройства. Недостаток этого нагревателя − в сложной замене и необходимости специально держать под рукой запасной, если случится поломка.	400
Инфракрасный	Это самый экономичный тип обогревателя. ИК-плёнка равномерно распределяет тепло по лотку. Менять такие обогреватели непросто и лучше пригласить для этой задачи профессионала.	900 за кв. м.

Как обустроить вентиляцию в инкубаторе

Хорошая вентиляция обеспечивает равномерное распределение тепла по всему инкубатору. В застойном воздухе яйца перегреваются, и зародыши погибают от недостатка кислорода.

Вентилирование в инкубационном устройстве может быть постоянным или периодическим. В первом варианте тепло равномерно распределяется по всему лотку.

Для выполнения этой задачи не нужен мощный вентилятор, для домашних целей вентилятор для инкубатора можно сделать из обычного компьютерного кулера с диаметром от 80 мм

Механизмы для переворачивания яиц

Птица в гнезде периодически переворачивает яйца. Это нужно делать и в инкубаторе, чтобы обеспечить эмбрионам равномерное полноценное развитие. По правилам, яйца следует переворачивать каждые 3 часа. В небольшом инкубаторе на сотню яиц это можно сделать и вручную, а в устройствах на 200 и более яиц нужно установить автоматический поворотный механизм для инкубатора.

Автоматика для этой цели бывает рамочной или наклонной. Для инкубационных устройств среднего размера предпочтительно использовать рамочную систему: она проста в эксплуатации и экономична. Но следует помнить: при резких движениях рамки яйца могут побиться.

Наклонные системы подходят для яиц любых размеров и отличаются безопасностью

Но такие устройства потребляют больше энергии и требуют сложного обслуживания. Их устанавливают в больших инкубационных станциях.

Оптимальные размеры домашнего инкубатора для яиц

Размеры инкубационной конструкции напрямую зависят от задач, которые вы перед ней собираетесь поставить. Для небольшого хозяйства оптимально остановиться на конструкции на 100-120 ячеек. Вы можете использовать их все или только часть в зависимости от потребности.

Диаметр ячейки для каждого яйца – 4,5 см. Высота ячейки – не менее 6,5 см. Удобно, если решётку можно менять для более крупных или мелких яиц

Статья по теме:

Делаем инкубатор своими руками

Корпус

В большинстве случаев, люди, которые сами хотят сделать инкубатор для яиц своими руками, в качестве начальной заготовки используют именно холодильник. Дело в том, что его конструкция идеально подходит для этой задачи. К тому же финансовые затраты при таком варианте буду минимальными.

Итак, если вас интересует, как самому сделать инкубатора дома, начните с поиска старого холодильника. Именно с этого пункта начнётся воплощение в жизнь данного проекта.

В первую очередь, чтобы самому сделать качественный и долговечный инкубатор избавьтесь от морозильной камеры. Также понадобится избавиться от всего остального встроенного оборудования. К счастью, всё это вы легко сможете сделать сами. Для дальнейшего воплощения в жизнь проекта вам понадобится контактор-реле КР-6 и термометр с электрическими контактами.

Внимание! Катушка в устройстве должна иметь такое сопротивление, которое ограничит мощность до 1 Вт. После того, как подберёте все эти устройства, то сможете осуществить подключение электросети сами без каких-либо сложностей

Питание должно осуществляться от сети с напряжением в 220 в

После того, как подберёте все эти устройства, то сможете осуществить подключение электросети сами без каких-либо сложностей. Питание должно осуществляться от сети с напряжением в 220 в.

Режим работы

Вначале включаются первые четыре лампы. Их задача поднять температуру до 38 градусов. После этого вам нужно будет замкнуть контакты термометра. В результате этого действия катушка КР получит питание. Дополнительно размыкается контакт КР2. Как только температура снижается, процесс активируется вновь.

Как видите сделать качественный инкубатор самому довольно-таки просто. Главное правильно настроить температурный режим, позаботиться о системе переворачивания и так далее.

Равномерный подогрев обеспечивает лампа Л5. Мало того, она нужна чтобы обеспечить нужную влажность. Мало того её, наличие снижает нагрузку на контактор реле. Поэтому обязательно установите ей. К счастью это легко можно сделать самому.

Внимание! После того как воздух внутри инкубатора нагреется до нужно температуры нужно будут отключить 2 лампы. Без автоматики вам придётся сделать это самому

Расчётная мощность инкубатора, который вы должны сделать будет 40 Вт. Это если без вентиляции и поворотного механизма. Их можно исключить из конструкции для большей экономии, но, чтобы результат был удовлетворительным, предварительно нужно позаботиться о создании естественной циркуляции воздуха внутри. В этом вам помогу вытяжки.

Если вы хотите отказаться от поворотного механизма в конструкции инкубатора, в который будут класться яйца, придётся поворачивать ячейки самому. Это нужно делать не менее 3-4 раз и только в дневное время суток. Тем не менее скорость созревание при таком подходе значительно упадёт.

Внимание! В качестве ячеек для яиц лучше всего использовать обычные лотки. На девятый день в инкубаторе нужно будет самому понизить температуру до 37,5 градусов по Цельсию, на 19 до 37

Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой. Этого должно быть более чем достаточно, чтобы поддержать нужную температуру

На девятый день в инкубаторе нужно будет самому понизить температуру до 37,5 градусов по Цельсию, на 19 до 37. Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой. Этого должно быть более чем достаточно, чтобы поддержать нужную температуру.

Сколько раз, и каким образом нужно переворачивать яйца

Если инкубатор является полностью автоматизированным, то в нём имеется соответствующая функция. Поэтому при использовании такого приспособления нет необходимости следить за периодичностью осуществления этой процедуры. В домашнем инкубаторе, изготовленном самостоятельно, её следует делать вручную.

Начинающие птичники достаточно часто интересуются тем, сколько раз нужно переворачивать яйца в инкубаторе. В течение первых суток инкубации переворачивание рекомендуется осуществлять дважды (утром и вечером)

Подробнее эту процедуру можно посмотреть на видео:

Далее люди расходятся во мнениях о том, как часто нужно переворачивать яйца в инкубаторе в дальнейшем. Как правило, механический переворот яиц (куриных) нужно осуществлять три или четыре раза в течение дня, начиная со вторых суток и заканчивая восемнадцатым днём инкубации. Если же переворачивать их реже, то зародыши будут прилипать к их стенкам, а если чаще – то будут переохлаждаться.

Для гусей, уток и ряда иных птиц существует несколько иная периодичность в проведении такой операции. Чем крупнее яйца, тем реже их следует переворачивать. Чтобы не ошибиться с тем, в какую сторону нужно делать эту операцию, заводят специальную тетрадь. В ней отмечаются следующие параметры:

• температура;
• влажность воздуха;
• время переворота;
• сторона яйца (отмечается специальной меткой).

Рекомендуется переворачивание во время проведения проветривания. Переворачивать необходимо очень быстро, чтобы предотвратить охлаждение. При этом нужно поддерживать температуру в инкубаторе в диапазоне не ниже 22-25°С. В ночное время осуществлять данную процедуру нет необходимости.

На переворачивание также оказывает влияние расположение материала в лотках инкубатора. Если яйца находятся в вертикальном положении, то их наклоняют на 45 градусов сначала в одну, а затем в другую сторону. В том случае, если они расположены горизонтально, лотки переворачиваются на 180 градусов

Как сделать инкубатор своими руками: советы, инструкции, описания

Инкубатор своими руками можно изготовить из различных подручных материалов без особых капиталовложений. С их помощью можно получать молодняк домашней птицы без необходимости покупать дорогое оборудование. Существуют различные способы, как сделать инкубатор для яиц в домашних условиях. Некоторые из них включают в себя использование дорогих и сложных запчастей, однако в большинстве случаев можно обойтись подручными материалами, докупив только самые необходимые элементы.

Самостоятельное изготовление инкубатора позволяет учесть индивидуальные особенности месторасположения конструкции, количества и вида яиц, которые планируют к закладке и т.д. Основные виды самодельных устройств:

1. Инкубатор из нерабочего холодильного оборудования. Рекомендуется для создания большого и просторного устройства с большой вместимостью яиц.
2. Инкубатор из картонной коробки. Отличается доступной стоимостью, но является непрочным и недолговечным.
3. Устройство из листов пенопласта. Легкое устройство, которое является оптимальным решением для домашних нужд. При интенсивном использовании конструкция быстро портится.
4. Изделие из листов дерева, фанеры или ДСП. Достаточно прочная конструкция, однако материал не обладает необходимыми теплостойкими качествами, поэтому потребуется использование дополнительного изолятора.
5. Многоярусные и одноярусные конструкции из комбинированных материалов.

К преимуществам таких устройств следует отнести возможность их изготовления по индивидуальным проектам и с использованием подсобных материалов. Однако при выборе материалов следует учитывать, что они должны соответствовать техническим и санитарным нормам, чтобы обеспечить хороший показатель вылупляемости.

Несмотря на возможность сделать самодельный инкубатор практически из любых материалов, чаще всего для изготовления используются пенопласт, фанера и картон.

В зависимости от удобства размещения и хозяйственных возможностей такие устройства могут быть как одноярусные, так и многоярусными. К тому же изделие может быть оснащено автоматической системой поворота яиц. Для эффективной работы устройства рекомендуется оснащать его терморегулятором и системой контроля уровня влажности. Особое значение необходимо уделить габаритам изделия. Оно должно быть достаточным для выведения необходимого количества домашней птицы и при этом удобно размещаться в выделенном помещении.

Самодельные выводные аппараты легко делаются в домашних условиях из подручных средств. Это позволяет существенно сэкономить. Однако надежность, качество и долговечность таких устройств весьма не стабильна, поэтому если вам нужен инкубатор для бизнеса, тогда лучше отдать предпочтение покупке готовых профессиональных устройств. На рынке представлено множество бюджетных моделей отечественных брендов (Золушка, Блиц, Несушка и др.), которые обойдутся вам не намного дороже, чем инкубатор, сделанный своими руками.
