Комбайны для уборки картофеля: выбираем самый продуктивный

Малогабаритные картофелеуборочные машины

Однорядный комбайн «Анна» Z644

Прицепная машина, изготовление которой происходит в Польше. Приспособлена для любых почв.

Преимущества:

• настраиваемая глубина копки;
• встроенный ботвоудалитель;
• сортировочный стол.

Технические параметры:

• Междурядья – 635..750 мм;
• Бункер – 1,45 т;
• Продуктивность – 0,2 га/ч;
• Требуемая мощность двигателя – 50 л.с.;
• Масса – 2,5 т.

Картофелекомбайн КСК-1 «Кабан»

Небольшой картофелеуборщик, который отличается уникальной технологией очистки клубней от примесей. В отличие от других малогабаритных вариантов, создает меньшие потери урожая.Эксплуатационные параметры:

• достаточная продуктивность – 0,2 га за час;
• маневренность – агрегат транспортируется со скоростью 16 км/ч;
• лемешно-дисковый выкапыватель;
• небольшой вес – 480 кг.

Широкое распространение получили самодельные модификации этого комбайны, которые изготавливаются своими руками.

Принцип работы картофелеуборочного комбайна

Комбайн оснащен специальным выкапывающим устройством, которое состоит из двух ножей с регулируемым углом наклона, ролика регулировки глубины погружения, подпружиненных обрезающих дисков и роликов для удаления ботвы. Во время работы это устройство выкапывает с определенной глубины пласт почвы с клубнями и ботвой и подает его на просеивающий механизм. Затем клубни вместе с ботвой и непросеянными остатками почвы поступают на подающую ленту. Вокруг этого механизма находится лента для удаления ботвы с крупными ячейками и 5–6 рядами гребней для убирания листьев, почвы и камней.

После все этих этапов картофель с помощью вращающихся резиновых «пальцев» и удерживающего валика направляется на сортировочную панель и ленту для удаления маленьких картофелин и отходов. Сортировочная панель находится в горизонтальном положении. Она хорошо защищена от пыли и обеспечена комфортными условиями для рабочих. Работать могут от 5 до 7 человек с двух сторон.

После сортировки картофель направляется по лентам для выгрузки в специальный бункер с подвижным дном. Отрегулировав высоту дна, можно снизить высоту падения клубней, а значит, уменьшить их повреждения. Также бункер дает возможность выгружать продукцию с двух сторон. Для клубней маленьких размеров картофелеуборочные комбайны имеют небольшой бункер с возможностью выгрузки.

Картофелеуборочный комбайн «Grimme» DR-1500

Прицепная машина «Гримме», отлично зарекомендовавшая себя на сборе не только картофеля, но и сельдерея, моркови и лука. Позволяет автономно от грузового транспорта изымать, очищать и накапливать корнеплоды в емком хранилище, объем которого достигает 4,5 т. Обеспечивает не только высокую скорость работ, но и сохранение первичных свойств клубней и их минимальную степень повреждения.

• возможность агрегации к базовой машине с помощью прицепной муфты или маятниковой подвески;
• минимальное присутствие металла на подвижных частях;
• сниженная амплитуда падений;
• подкапыватель с функцией автоматического закрытия;
• оборудование комбайна сразу 3-мя просеивающими лентами с возможностью регулировки расстояния между стержнями;
• оснастка просеивающих устройств специальными ремнями с высокими выступами;
• высокая ремонтопригодность сепарирующих линий за счет замков запатентованной конструкции и гуммированных приводов;
• емкий кольцевой элеватор с поддерживающей лентой для минимального трения и ударов клубней;
• наличие сортировочного стола с 2-мя рабочими местами;
• приемный бункер верхней конфигурации, что позволяет увеличить эффективный объем;
• быстрая скорость опорожнения картофелехранилища – около 20 с при полной загрузке;
• пневматическая тормозная система;
• электромагнитная схема управления.

Технические характеристики ДР-1500:

• Общий вес – 7,5 т;
• Бункер – 4,5 т;
• Скорость работы – 0,7 га/ч;
• Высота выгрузки – 3,4 м.

Комбайн Анна 750

Картофелеуборочная машина Анна 750 имеет небольшие размеры, по габаритам он напоминает самоходный картофелеуборочный комбайн Карлик 2200. Однако в отличие от последнего в агрегате Анна используется крепление по типу прицепа. Стоит сказать, что описываемая агротехника неплохо справляется с уборкой урожая картофеля на российских полях, также замечательно подходит для обслуживания небольших площадей. Из технических характеристик стоит отметить следующие:

• Машина была разработана для трактора конкретной модели – МТЗ – 82, работа с другими машинами может быть усложнена и требует дополнительных доработок
• Ножи терки расположены таким образом, что расстояние между ними равно 75 см, то есть достаточно широко и соответствует обычной стандартной посадке культуры
• Кромка на ножах располагается под наклоном, что дает возможность углубиться более глубоко в грунт
• Очищающая система располагается непосредственно на раме колес, устроена по типу пневматической системы, как в модели Анна sv и окоф 260

В сравнении с предыдущей моделью, Анна не имеет такой вместительности накопительного бункера, описываемая машина может вместить только 1,5 тонны картофеля. Что касается показателей работоспособности, то за один час картофельный комбайн обрабатывает около 1,5 гектара земли.

Говоря о недостатках, нужно упомянуть о том, что при условии сильного загрязнения поля, показатели значительно падают, по отзывам фермеров, не менее чем в два раза, это касается практически всех картофелеуборочных комбайнов российского производства.

Основные характеристики

Особенности конструкции

Принцип работы моделей идентичен, отличается только тип выгрузки собранных корнеплодов. Дополнительно можно выделить возможность техники работать без вспомогательного транспорта (самоходные) или использование в качестве дополнения (прицепные).

Поднятие и подача картофеля к очищающим механизмам производится с помощью гребней.

Они углубляются в грунт приблизительно на 15-20 см. Далее транспортер отсеивает почву, а при перемещении картофеля производится отделение остаточной ботвы. Все удаленные ростки выбрасываются, а корнеплоды переходят либо в бункер техники, либо транспортируются в отдельную грузовую машину. Производительность определяется вместительностью и частотой разгрузки собранных овощей. Например, у модели Grimme SE 75 40 бункер имеет вместительность 4 тонны. Такая модификация подходит для продолжительной эксплуатации и обеспечивает быстрый сбор урожая.

Плюсы и минусы техники

Главным преимуществом техники является возможность быстрой уборки больших и средних полей. Аккуратная сборка корнеплодов дает возможность получить высокий доход от заготовленных неповрежденных овощей. К другим плюсам использования картофелеуборочных комбайнов относятся:

1. легкость и простота управления;
2. экономный расход топлива;
3. полная автоматизация процесса сбора урожая;
4. возможность использования на территориях с любой почвой;
5. хорошая производительность (от 0,7-1 и выше гектара в час).

Единственным недостатком техники становится их высокая стоимость и обслуживание. За счет надежных внутренних систем каждую модель определяет высокая цена комбайн Grimme SE 150 60, например, стоит около 8 млн. рублей. Ремонт таких моделей требует значительных затрат, а плановое обслуживание необходимо проводить чаще чем у других модификаций

Отдельное внимание должно уделяться механизмам, передающим корнеплоды в бункер. Загрязнение проходов или налипание почвы приведет к преждевременной поломке устройства

Причины купить картофелеуборочный комбайн в «Полымя Агро»

1. Мы — официальный дилер Grimme Выступая официальным поставщиком техники Гримме, мы реализуем технику на самых привлекательных условиях по самым выгодным ценам на рынке.
2. Доставка в любую точку Беларуси Производим доставку приобретенных комбайнов кратчайшие сроки прямо в хозяйство в любой регион Беларуси.
3. Запуск и настройка машины на мехдворе клиента Сервисные специалисты компании оказывают техническую помощь при первом запуске машин, а проводят инструктаж по безопасной эксплуатации оборудования с рабочим персоналом.
4. Регулярное техническое обслуживание Помогаем продлить срок службы техники, предоставляя регулярно услуги по проведению плановых ТО в соответствии с предписанной производителем частотой.
5. Высококвалифицированный ремонт сертифицированных инженеров сервисной службы Выполняем ремонт оборудования на высоком качественном уровне при необходимости.
6. Только оригинальные запасные части Grimme Поставляем под заказ и отправляем со склада оригинальные запчасти для картофельных комбайнов.
7. Квалифицированная консультация технолога с многолетним опытом работы Предоставляем помощь технолога при подборе модели в соответствии с нуждами хозяйства.

Если вы не уверены в выборе подходящей модификации, вы всегда можете проконсультироваться с нашим опытным специалистом. Он подробно расскажет обо всех функциональных возможностях картофелеуборочных комбайнов Grimme и поможет сделать оптимальный выбор. Оставьте заявку на обратный звонок – и в ближайшее время с вами свяжется наш сотрудник.

Универсальный картофелекопатель валкоукладчик УКВ-2

Машина является усовершенствованной версией скоростного полуприцепного картофелекопателя советской разработки КТС-1.4 и отличается от КТН-2 тем, что имеет:

полуприцепной характер агрегатирования с парой колёс в ходовой части; машина оснащена активными копающими лемехами; между лемехами и принимающим прутковым транспортёром установлен битер для активного бережного раздробления комьев грунта; удлинённая конструкция рамы позволила установить транспортёры с более длинными полотнами, что улучшает качество отчистки; между двумя полотнами транспортёров (принимающим и каскадным) установлен комкодавитель из двух резиновых валков; выходящий из каскадного транспортёра картофель отделяется от ботвы ботвоотделителем, состоящим из двух полотен ленточных транспортеров; для укладывания попарно выкопанных 4х рядков клубней в один валок УКВ-2 может дополнительно оснащаться поперечным транспортёром для боковой выгрузки с приводом от гидромотора, включённого в состав машины; для предотвращения аварийных ситуаций при попадании в активные механизмы машины посторонних предметов — приводы защищены предохранительными муфтами; глубина выкапывания регулируется высотой положения опорно-копирующего колеса установленного спереди капающего аппарата.

Устройство и схема работы УКВ-2

Технические характеристики

УКВ-2

Длина, мм	5800
Ширина, мм	2700
Высота, мм	1400
Масса, кг	1800
Колея, мм	1500
Дорожный просвет, мм	300
Ширина захвата, м	1,5
Междурядья выкапывания, см	70-75 (90 по заказу)
Производительность, га в час	0,27-1,17
Рабочая скорость, км в час	1,9-6,5
Глубина подкапывания, см	25
Масса, кг	1650
Транспортная скорость, км в час	25
Требуемая мощность используемого трактора, л.с.	75-90
Влажность почвы, %	До 27
Засорённость почвы камнями, тонн на га	До 6
Размер камней, мм	До 150
Уклон поля,°	4

Преимущества УКВ-2

Полурицепной характер агрегатирования обеспечивает равномерную нагрузку на ходовую часть трактора. Оснащённость УКВ-2 активными лемехами, дробильным битером и удлинёнными прутковыми транспортёрами обеспечивает эффективность копания и отделения клубней от грунта и ботвы в условиях повышенной влажности и плотности почвы. Функциональная способность боковой выгрузки клубней при формировании одного валка картошки из четырёх выкопанных рядков обеспечивает увеличение производительности при двухфазной и комбинированной уборке картофеля. Защищённый от попадания грунта ременной привод менее подвержен износу и прост в обслуживании.

Отечественные модификации картофелеуборочных машин

Картофелеуборочный комбайн КПК-2

Агрегат полунавесного типа, который через ВОМ может соединяться с любым трактором из линейки МТЗ, модификациями Т-70С и ДТ-75МХ.Особенности:

• наличие наблюдательной платформы, чтобы контролировать процесс сбора урожая;
• объемное хранилище для картофеля – до 1,5 т;
• высокая производительность, которая составляет почти 0,8 га в час;
• компактные размеры – 8 х 6 х 5 м.

При полной оснастке этот комбайн весит 5,6 т.

Комбайн для уборки картофеля КПК-3

Как и предыдущая модель, представляет группу полунавесных устройств. Внутренне устройство этого двухрядного агрегата представлено на чертежах.

В нем выделяют следующие конструктивные элементы:

• 1 – копировальный каток;
• 2 – выкапывающие приспособления;
• 3 – лемех;
• 4,6, 11,13 – подающие винты;
• 5, 7 – элеваторный блок;
• 8 – ботвоудалитель;
• 9 – прижимная деталь;
• 10 – транспортер;
• 12 – ковш для перемещения;
• 14 – вспомогательная часть для отгрузки клубней;
• 15 – емкость для накопления урожая;
• 16- ходовая;
• 17 – разбиватель комьев и груд земли;
• 18 – уравнитель клубней.

Достоинства:

• малый расход дизеля – до 40 кг/га;
• высокая рабочая и транспортная скорость – до 6 и 25 км/ч;
• широкозахватная передняя часть – 2,1 м;
• оптимальная настраиваемая глубина копки – 2250 мм;
• хорошие мощностные данные, которые позволят убрать 0,48 га в час.

Картофельный уборщик ККУ-2

Комбайн ККУ-2 «Дружба» пригоден для эксплуатации на слабозасоренных посевах. Обеспечивает двухрядный способ уборки и изготавливается в двух вариантах – элеваторном и грохотном.Особенности:

• агрегация с тяговыми машинами с мощностью не менее 60 -100 л.с.;
• оснастка ходоуменьшителями, которые повышают качество уборки урожая;
• передаточный редуктор с дополнительными муфтами.

Технические характеристики:

• Область захвата – 1,4 м;
• Ширина междурядий – 60..140 см;
• Приемный резервуар – 700 кг;
• Продуктивность – 0,43 га/ч;
• Масса – 4500 кг.

ККУ-2А

Представляет собой полунавесную модификацию с активными рабочими органами.Преимущества:

• 3-секционная усиленная рама;
• сразу 2 сепарирующих элеватора;
• пневматические колеса;
• площадка для инспекции с несколькими рабочими местами;
• сцепка с задним ВОМом трактора.

Практически полностью соответствует базовой модели ККУ-2

Главное, на что стоит обратить внимание, это вместимость бункера, которая в поздней разработке составила 800 кг

Двухрядные

Вместительность бункера двухрядного комбайна составляет от 5,5 до 7,5 т. Посредством его использования осуществляется уборка урожая с больших полей при быстро меняющихся условиях. Активные боковые стенки разгрузочного транспортера и небольшие ступени падения в процессе перегрузки обеспечивают максимально бережное отношение к выкопанному урожаю. В некоторой степени это обеспечивается также благодаря возможности опускания транспортера.

DR 1500

Этот двухрядный комбайн прицепного типа используется не только при уборке картофеля, но и для других овощей. Модель отличается максимально простым управлением, что обусловлено отказом от сложной электроники.

Комбайн имеет модульную конструкцию, вследствие чего используется для работы в различных условиях. DR 1500 может комплектоваться дополнительным оборудованием, которое расширяет функциональный потенциал модели.

Транспортеры работают очень плавно, поэтому можно говорить о бережном отношении к урожаю. Объём бункера комбайна Grimme DR 1500 держится на уровне 4500 кг.

Технические характеристики комбайна дл\ уборки картофеля grimme DR 1500:

Характеристики	Показатели
Общая масса, кг	7500
Емкость бункера, т	4,5
Производительность, га/час	0,7
Размер	500/60-22,5
Тип управления	электромагнитный
Тип тормозной системы	пневматический

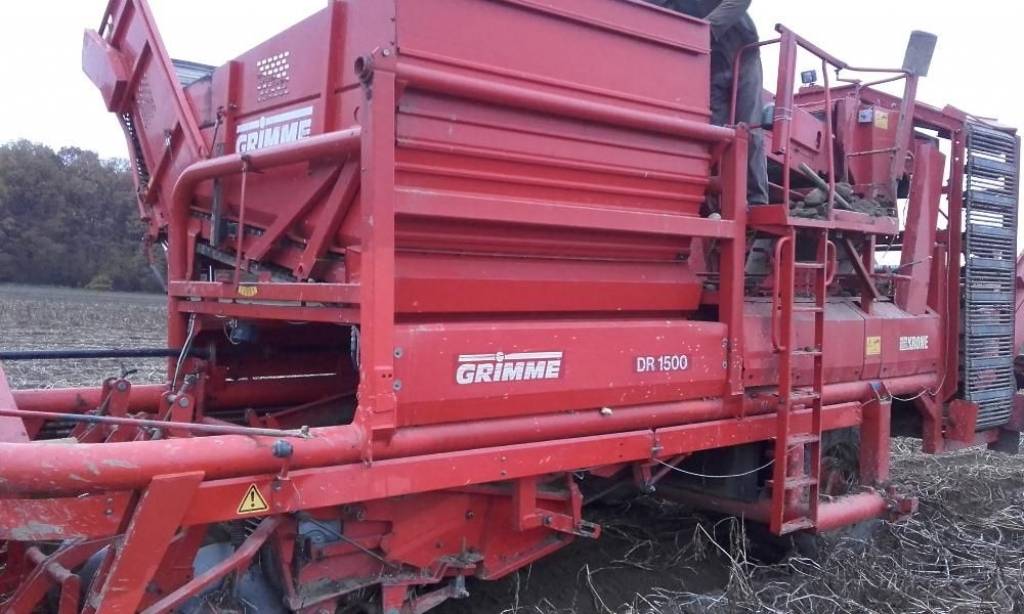

Фото комбайна grimme dr1500

BR 150-170

Гидравлическая система регулировки наклона такого комбайна позволяет удерживать машину в горизонтальном положении при работе на склонах. Посредством двухлопаточного лемеха осуществляется одновременный подкопа двух гребней. При этом также происходит подача урожая на первый просеивающий транспортер. Специальные вальцы на данном этапе удаляют из поступающего потока грубые примеси ботвы.

Бункер вместительностью 4500 кг может свободно выгружаться даже непосредственно во время работы. Процесс сепарации грунты осуществляется беспрерывно. Наличие очистительного короба способствует поддержанию просеивающего транспортера даже на липких почвах.

Технические характеристики:

Характеристики	Показатели
Общий вес, кг	7950
Габариты, мм:
— длина	9100
— ширина	4700
— высота	3550
Размер шин	500-22,5
Объем бункера, м	3,4
Ширина междурядья, мм	750

Фото комбайна SE 150 60

SE 150/170-60

Подкапывающее устройство этого комбайна располагается сбоку, вследствие чего повышается качество управляемости машиной. Модель отличается высокой производительностью и хорошими эксплуатационными характеристиками. В качестве дополнительной опции можно установить систему автоматического регулирования давления на гребень, которая предотвращает образование комков на мокром грунте. Более того, такая система позволяет избежать повреждений картофеля о камни. Опционально комбайн может оснащаться специальными насадками для уборки лука, моркови или сельдерея.

Технические характеристики комбайна:

Характеристики	Показатели
Общий вес, кг	9350
Габариты, мм:
— длина	11200
— ширина	3000
— высота	3700
Размер шин	600/55-26,5
Тип тормозной системы	пневматический
Объем бункера, т	6
Высота разгрузки бункера, м	4,2

На видео комбайн grimme SE 150-60:

Комбайны для эффективной уборки картофеля — виды и особенности

Разновидности картофельных комбайнов

Независимо от того, какой тип техники вы предпочтете, самодельный картофелеуборочный комбайн, сделанный своими руками, или же профессиональный агрегат, разработанный высококвалифицированными инженерами, основное отличие будет в принципе исполнения:

• Прицепной – крупногабаритная техника.
• Навесной – картофельный комбайн для минитрактора.

Основной узел – приспособление для корчевания клубней, которое имеет регулируемую глубину вхождения и угол наклона. Благодаря данным пластинам снимается пласт земли, непосредственно с клубнями картофеля. По транспортировочному конвейеру вся эта масса направляется к просеивающему бункеру, где картошка не только будет очищена от ботвы и грунта, но и рассортирована по размеру. Мелкие картофелины сразу отсеиваются, и только после этого урожай попадает в разгрузочный резервуар. Картофелекопательный комбайн может быть оснащен двойной системой разгрузки бункера. Стоит отметить, что даже компактные модели функционируют с минимальным процентом потери урожая.

Популярные модели

Сегодня на рынке сельскохозяйственной техники представлены как отечественные, так и зарубежные бренды, также без ограничений можно найти инструкции, чтобы сконструировать картофелеуборочный комбайн своими руками. Вот несколько востребованных модификаций оборудования:

КПК2

Картофелеуборочный комбайн КПК 2 может функционировать на участке, где картофель высажен рядами, расположенными на расстоянии до 70 сантиметров. Почва может быть как средней, так и повышенной влажности. Картофелеуборочный комбайн КПК 2 01 не стоит применять там, где наблюдается большое количество камней, диаметр которых превышает пол сантиметра. Представленный картофельный комбайн совместим с тракторами ДТ и МТЗ.

Картофелеуборочный комбайн Анна относится к мини комбайнам, которые можно объединить в группу «Карлик». Несмотря на это, для техники разработан прицепной вид крепежа.

ККУ 2

Картофелеуборочный комбайн ККУ 2 разработан для функционирования на участках, где применено раздельное и комбинированное комбайнирование.

Оборудование может работать с несколькими видами тракторов – ДТ75М, МТЗ82 и МТЗ83. Энергия для работы, получается, от трактора, посредством редукторов. Также предусмотрен гидростатический привод.

Максимально производительные модели

Среди импортной техники, которая пользуется большим спросом, можно отметить:

Картофелеуборочный комбайн Е 668 7, предназначен для уборки продовольственного и семенного картофеля. Расстояние между рядами не должно быть выше 70 сантиметров, а почва может быть легкой или среднесвязанной. Урожайность может достигать 40т/га. Двухрядная полунавесная модель функционирует при помощи колесных или гусеничных тракторов. Рабочая скорость, с которой движется комбайн для уборки картофеля, может достигать 4 км/ч. Картофелеуборочный комбайн DR 1500 с прицепной системой, может быть применен как для сбора картофеля, так и для других культур

Если вы хотите расширить функционал агрегата, обратите внимание на вспомогательные приспособления. Благодаря плавному ходу транспортной ленты, техника обеспечивает бережное отношение к урожаю. Бункер имеет объемом резервуара в 4500 килограмм

Картофелеуборочный комбайн SE 150 60 быть оснащен насадками, используемыми для сбора моркови, лука и сельдерея. Агрегат достаточно маневренный. Боковая система подкапывания проста в управлении. Специальная система контроля поможет избежать образования комков во влажной почве. Картофель не повреждается, даже если в грунте есть камни

Бункер имеет объемом резервуара в 4500 килограмм. Картофелеуборочный комбайн SE 150 60 быть оснащен насадками, используемыми для сбора моркови, лука и сельдерея. Агрегат достаточно маневренный. Боковая система подкапывания проста в управлении. Специальная система контроля поможет избежать образования комков во влажной почве. Картофель не повреждается, даже если в грунте есть камни.

Как выбрать комбайн?

Покупая картофелеуборочный комбайн, обязательно нужно учитывать размеры обрабатываемого поля. Применять машину можно как на маленьких, так и на больших площадях. Но при больших объемах обрабатываемой продукции понадобится более мощный комбайн с лучшими техническими характеристиками.

При выборе картофелеуборочной машины необходимо обратить внимание на такие основные параметры:

• показатель производительности;
• этапы сбора картофеля;
• способ загрузки клубней в комбайн;
• наличие двигателя;
• тип конструкции сепарирующего механизма;
• класс жесткости деталей, предназначенных для удаления почвы с урожая.

Современные производители сельскохозяйственной техники выпускают картофелеуборочные комбайны разных моделей и модификаций. Они отличаются типом крепления, способом обработки почвы и другими опциями. Поэтому покупатель может выбрать оптимальный тип машины, который позволит эффективно, надежно и бережливо собирать урожай.

Картофелеуборочный комбайн Grimme SE 150 60

Grimme SE 150 60 – мощный картофелеуборочный комбайн самоходного типа с боковым подкопом. Модель пользуется большой популярностью в сельском хозяйстве благодаря простоте эксплуатации, высокому уровню автоматизации процессов, легкости обслуживания и надежности. Машина является продуктом известного бренда из Германии, поставляющего свою технику в различные страны мира. В настоящее время по характеристикам и качеству сравниться с моделями Grimme в сегменте картофелеуборочных комбайнов не сможет ни одна другая машина российского или импортного производства. Первые модификации Grimme SE 150 60 появились на рынке в конце 1990-х годов. За 20 лет модель пережила несколько серьезных модернизаций и по-прежнему остается флагманом в классе двухрядных картофелеуборочных комбайнов.

Распространенные модели техники для уборки картофеля

В сельскохозяйственной сфере РФ наибольшей популярностью пользуются агрегаты следующих моделей.

КПК-3. Назначение – работа с картофелем, который посажен междурядьями, на расстоянии до 70 см. Техника предназначена для работы с почвами со средним и высоким уровнем влажности. Не рекомендуется использовать эту модель, если на участке имеется большое количество крупных камней (их размер не должен превышать 50 мм. Комбайн совместим с распространенными моделями тракторов МТЗ и ДТ.

ККУ-2А. Эффективнее всего работает на легких и среднесвязанных почвах. Убирает картофель комбинированным или раздельным способом. Работает от заднего вала. Одновременно обрабатывает два ряда корнеплодов. Кроме выкапывания и сбора картофеля, он также отделяет его от ботвы, камней, комьев земли и других примесей. Автоматически сгружает клубни в транспорт. Обеспечивает наилучший результат на самых урожайных участках.

Е-684. Может использоваться на почвах с большим количеством камней, средний размер которых не превышает 200 мм. Предназначен для работы на почвах со средним показателем влажности. Справляется большим количеством ботвы. Совместим с тракторами 14 кН.

ПКК-2-01. Комбайн для уборки картофеля, который посажен картофелепосадочными машинами. Собирает корнеплоды, очищает их от ботвы и других примесей, после чего отправляет урожай в бункер. Оттуда он может быть выгружен в другое транспортное средство.

Grimme SE 75 30. Способен обрабатывать до 4 га в день. Эффективность достигается за счет гидравлической системы. Имеется 4 транспортера (можно настраивать скорость каждого из них). Эта модель отличается удобством использования – например, оператор может активировать подруливание колес на разворотах, после чего они автоматически устанавливаются в исходном положении. Используются широкие шины, благодаря чему оборудование эффективно движется по почвам с высоким уровнем влажности. Применяется многоступенчатая система удаления примесей.

Grimme SE 75/85-55. Модель с подкапывающим агрегатом бокового типа. Одна из главных особенностей – простое управление всеми системами. Эта модель может оснащаться системой наблюдения с камерами и монитором. Обработка урожая осуществляется двумя транспортерами и приспособлениями для сепарации. Для минимизации повреждений на них установлены резиновые защитные элементы. Высота разгрузки бункера – чуть больше 4 м.
