Собираем мини-трактор своими руками: советы начинающему фермеру

Возможности техники

В аграрной области данные машины способны сделать огромный объем работ. Благодаря своей маневренности и возможности присоединения дополнительного навесного оборудования собранный минитрактор переломка классика 4х4 своими руками справляется с такими операциями:

  • глубокое вспахивание почвы;
  • культивирование для удаления сорных растений;
  • боронение определенных участков;
  • осуществление посевных весенне-полевых операций злаковых культур;
  • посадка/уборка картофеля.

В зимнее время мини трактор переломка также может не стоять в гараже, а выполнять уборку дорог от снега. К фаркопу крепят прицеп, помогающий в транспортировке грузов до нескольких сотен кг. Минитракторы в домашних условиях владельцы могут задействовать даже для стрижки газонов.

Технические характеристики минитрактора переломки

Собранный минитрактор своими руками обладает рядом позитивных характеристик, включая определенную экономию средств на приобретение. К плюсам самоделки относятся:

  • компактные размеры транспорта обеспечивают его удобную эксплуатацию даже на небольших участках, а так как большинство хозяйств включают небольшие посевные площади, то собранный минитрактор переломка своими руками будет весьма уместен;
  • самодельные аппараты с одноосным приводом или с полным в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют экономить на комплектующих;
  • сельхоз новинки имеют достойные рабочие показатели, способные конкурировать в работе с заводскими моделями, так как сделать мини трактор мастер самостоятельно может с применением выбранных узлов и комплектующих, которые обладают большим запасом прочности.

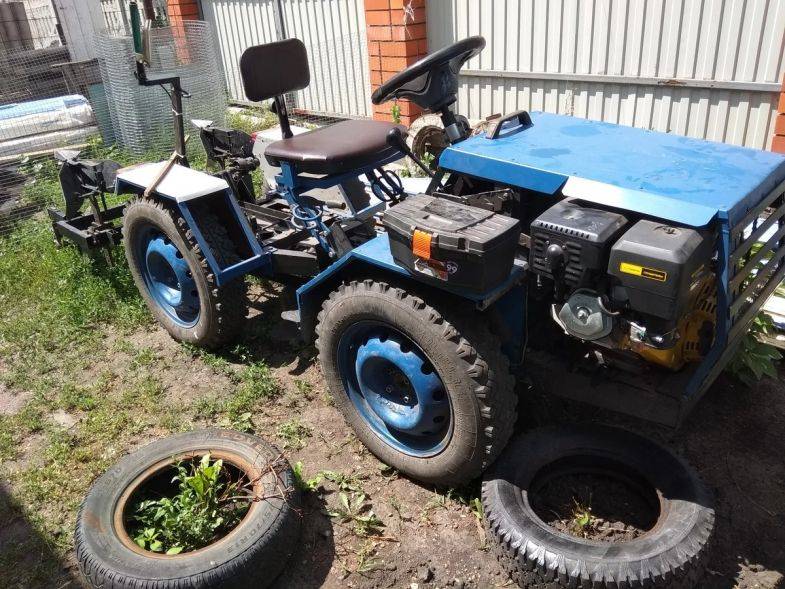

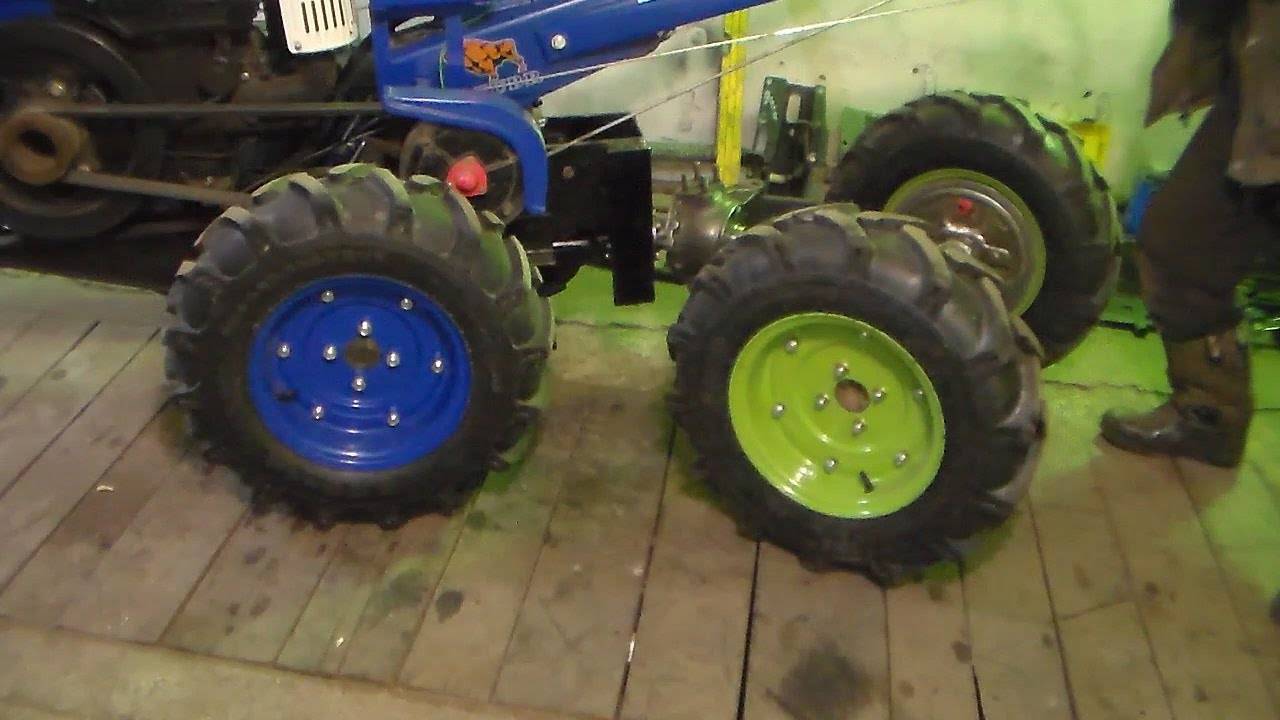

Самодельный минитрактор переломка (с ломающейся рамой) 4х4

Стоит учесть, что самодельный минитрактор переломка 4х4 может обладать и недостатками. Минусы кроются в таких факторах:

  • иногда затягивается процесс поиска необходимых узлов или отдельных деталей;
  • в случае использования нестандартных элементов конструкции затрудняется проведение ремонта;
  • собрать самодельный минитрактор 4х4 удастся при наличии соответствующего набора инструментов и владении навыками работы с ними;
  • частые поломки могут возникать из-за использования старых б/у технических узлов.

Сборка рамы

Рамная конструкция является оптимальной для самоделки, собранной в гараже. Ключевыми деталями для нее являются продольные лонжероны и пара поперечных траверс. Лонжеронные балки предпочтительней выполнить в трехступенчатом виде из десятого швеллера, а для траверс подойдет шестнадцатый квадратный профиль вереди и двенадцатый сзади.

Габариты машины с ломающейся рамой

Важно в процессе сборки обеспечить возможность поворота передней полурамы относительно задней полурамы на определенный угол. Для этого подойдут автомобильные шарниры от грузовиков

В большинстве случаев используются обрезанные карданные валы. Они при складывании под углом продолжают передавать вращение.

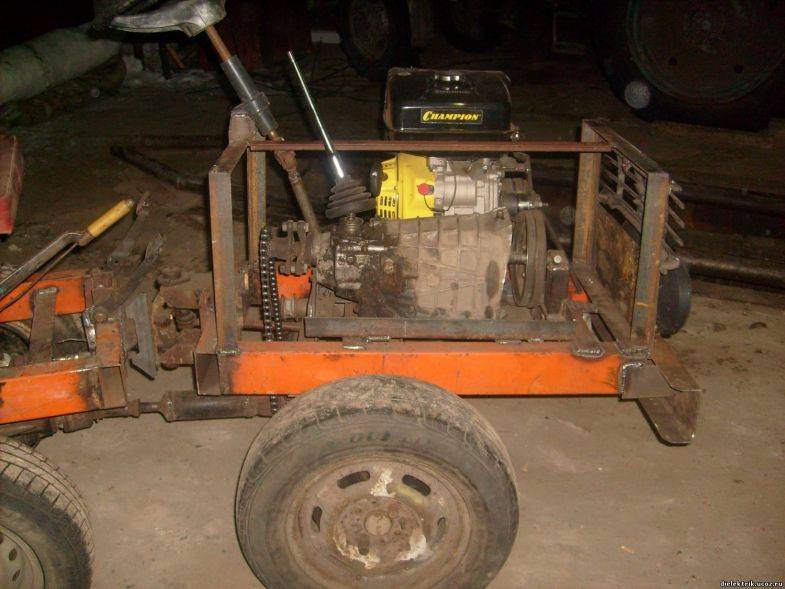

Мотор и сцепление для минитрактора переломки

После сборки рамы приступают к монтажу силового блока. Рекомендуется для машин с приводом на одну ось брать движки из интервала 15-30 л.с., а для полноприводной переломки оптимальным решением будет двигатель с мощностью 30-40 л.с. Предпочтение стоит отдавать дизельным агрегатам с водяным охлаждением. Они более тихие в работе, чем аналоги с воздушным отводом излишков тепла.

Кинематическая схема

В качестве готового решения допускается монтаж на раму двигателей от мотоблоков или старых автомобилей. Встречаются чертежи, где центральное место занимают силовые установки от таких моделей:

  • мотоблок «Нева»;
  • модель с мотоблоком «Зубр»;
  • самоделка из мотоблока «Кентавр» и пр.

В качестве минимальной выхлопной системы может участвовать опустошенный металлический огнетушитель, внутрь которого набили металлическую стружку от токарного станка. Если используется в конструкции моторчик с воздушным охлаждением, то в нижней стыковочной области можно часть перегородок устранить

Также важно обеспечить наличие крепежных отверстий для фиксации силового узла

Двигатель УД-2

Следующим этапом за монтажом двигателя идет установка раздаточной коробки и коробки скоростей. Приемлемым вариантом служит выбор их от ГАЗ-53. Для качественной стыковки сцепления с мотором придется переделывать маховик. В такой ситуации понадобятся токарные работы.

Срезается задняя часть, излишки с приливами. В центре растачивается отверстие под новый вал. Кожух корзины сцепления оптимизируется по габаритам в нужные размеры.

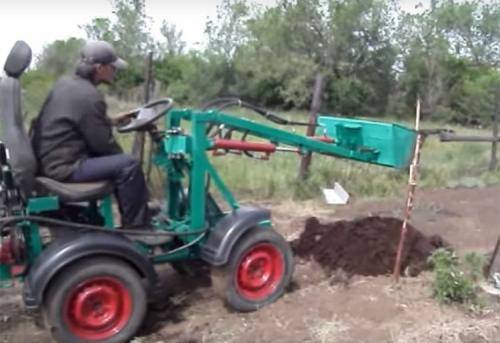

Самодельный мини погрузчик своими руками чертежи на минитрактор. Мини погрузчик своими руками

Самодельный мини погрузчик, сделанный умельцем Аликом Мирзаевым, своими руками: фото, описание, а также

Понадобился небольшой погрузчик для работы по хозяйству, для расчистки и вывоза снега из двора, перевозки земли, навоза на огороде и прочих работ. В результате за пару месяцев был построен этот самодельный трактор погрузчик.

Технические характеристики:

  • Полный привод (постоянный).
  • Длина без стрелы — 1,9 м.
  • Длина со стрелой — 2,4 м.
  • Ширина — 92 см.
  • Высота до верхней части сиденья — 1,3 м.
  • Высота подъема куна — 2,3 м.
  • Грузоподъемность (без противовеса) — до 150 кг на высоту не более 80-90 см, а то начинает перевешивать из-за малой базы.
  • Грузоподъемность с противовесом рекомендуемая не более 200-250 кг. Помните что это не промышленный погрузчик, а домашний
  • помощник, снег почистить, навоз, пгс, гравий развести. Приделал вилы и в деревне сено погрузить. А не поддоны с кирпичом грузить.
  • Мотор Лифан 15 л.с со стартером.
  • Мосты жигулевские укороченные.
  • Рулевая рейка — Ока.
  • Рулевая колонка — ВАЗ — 2110.
  • Рама швеллер 80 мм.
  • Распределитель Р-40.
  • Узел перелома — поворотный кулак от переднего моста УАЗа.
  • Ковш сделан на быстро съеме по ширине трактора 90 х 35 х 35 мм.

Мосты между собой соединены на прямую карданом от Нивы (короткий).На заднем мосту, где флянец, установлена звезда задняя от мотоцикла Иж, а на коробке от классики установлена маленькая звезда от Ижа и все соединено цепью.

Установлен ДВС «Lifan» мощностью 15 л.с.

Автор самоделки: Алик Мирзаев.

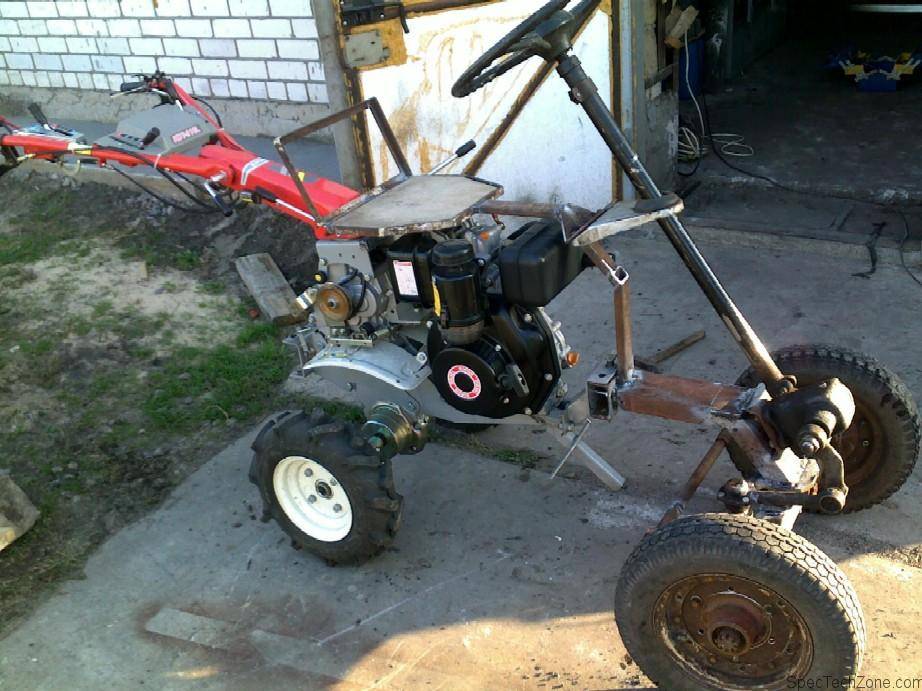

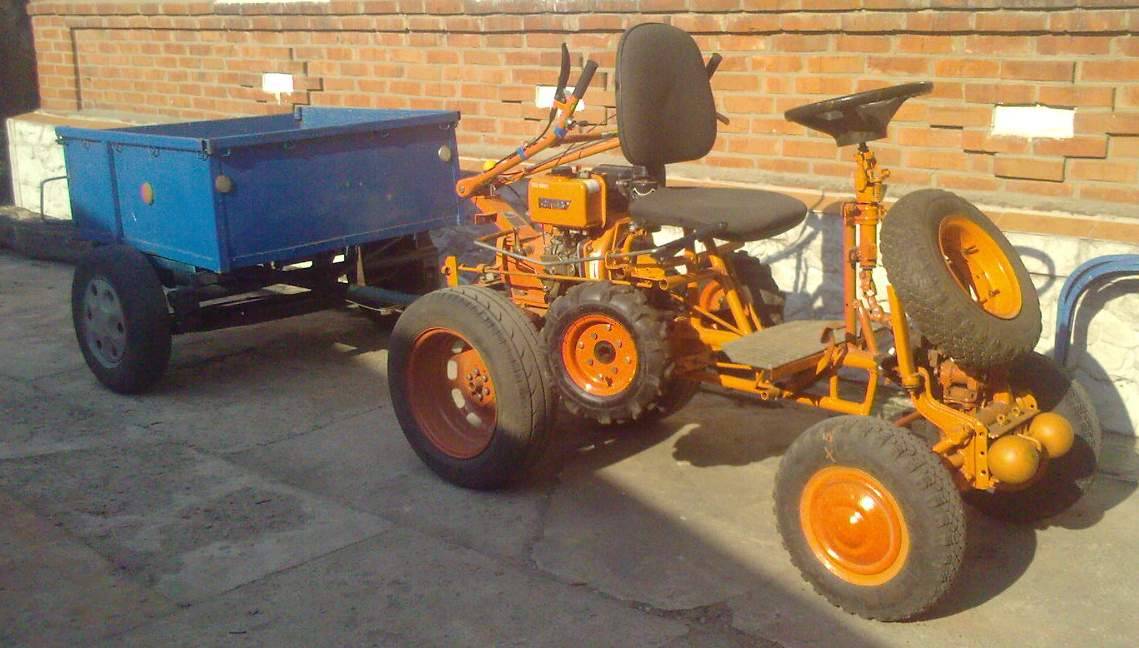

Как сделать самодельный минитрактор из мотоблока

Так как же сделать самодельный минитрактор из мотоблока, первым делом нужно продумать саму переделку, но и возможность установки навесного оборудования: плуга почвофрезы, сенокосилки, лопаты-отвала.

Коротко рассмотрим строение минитрактора из мотоблока, который сделан руками народного умельца.

Мотоблок располагается на заранее подготовленной самодельной раме. Установленный тормозной механизм барабанного типа берут из Жигулей. Оттуда же заимствуют рулевую рейку, что избавляет от проблем поиска запчастей. Готовый минитрактор радует легкостью управления и продуманностью в деталях. Чтобы уменьшить неудобства при поворотах, возле руля устанавливается ручка, которая разблокирует дифференциал.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Дополнительные советы и предупреждения

Изготовление самодельного гусеничного минитрактора является достаточно сложным процессом, поэтому не лишним будет следование определенным советам, которые помогут в сборке.

Среди основных рекомендаций можно отметить:

  • На первоначальном этапе, еще до сборки агрегата, лучше всего отразить будущий минитрактор на бумаге, сделав подробный чертеж с указанием точным параметров и размеров.
  • Нужно удостовериться, что у вас в наличии есть необходимый инструмент – болгарка, сварочный аппарат, дрель и т.д.
  • При сборке гусеничного минитрактора нужно аккуратно затягивать все крепежные соединения. Хоть конструкция и выглядит довольно громоздко, но она требует к себе определенной бережливости, ведь сборка своими руками является достаточно специфическим процессом.

Сборка минитрактора своими руками

1 Несколько слов об изготовлении минитракторов

Мини-трактор своими руками можно сделать различными способами. Это зависит в первую очередь от того, какой из мотоблоков будет взят за основу. Однако существует стандартный вариант, к которому прибегают чаще всего.

В данном варианте мотоблок будет расположен на заведомо подготовленной раме, которая изготавливается самостоятельно. В качество тормозов будет взят механизм барабанного типа из Жигулей. Также из Жигулей можно взять рулевую рейку. А для разблокировки дифференциала следует возле руля установить ручку, что уменьшит неудобства, которые возникают на поворотах.

самодельный минитрактор из мотоблока и подручных материалов

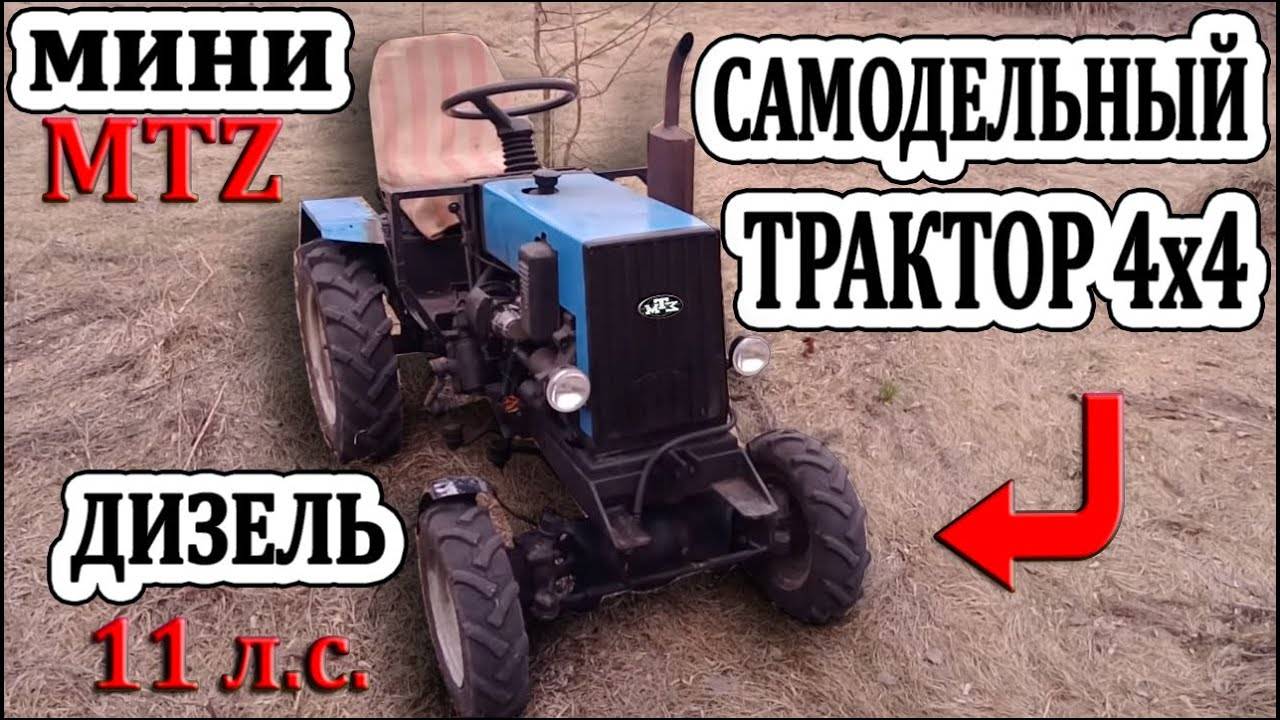

1.1 Минитрактор из мотоблока МТЗ

Один из самых простых способов приобрести свой трактор – сооружение тракторов из мотоблоков МТЗ 05. Данный мотоблок оборудован 2-цилиндровым двигателем, ездящим на дизельном топливе. При работе нагрузка уходит на переднюю часть, что в существенной мере усложняет процесс работы. Однако данная проблема поддается устранению следующим образом:

  • переведите мотоблок в режим косилки;
  • полностью демонтируйте переднюю площадку;
  • посредством болтов установите на место площадки передние колеса (подойдет от мотоцикла) и руль управления;
  • прикрепите регулировочную тягу в верхнюю часть рамы, что прибавит конструкции дополнительную жесткость;
  • затем, при помощи электросварочного аппарата прикрепите к площадке водительское сиденье в том месте, где считаете нужным;
  • приварите сварочным аппаратом возле двигателя дополнительную площадку для аккумулятора и гидравлического распределителя;
  • установите в задней части устройства дополнительную стальную раму, которая необходима для системы гидравлики;
  • установите на переднее колесо ручной тормоз.

1.2 Минитрактор из мотоблока Каскад

Каскад – это один из лидирующих на российском рынке сельхозтехники мотоблок. Он имеет 4-ступенчатую коробку передач (две скорости передние, две задние), цепной усиленный редуктор, двигатель ДМ с карбюратором К-946, а также топливный бак на 4,5 литра. Расход топлива по паспорту – 2,7 литра в час.

Минитрактор из мотоблока работает с любым навесным оборудованием

Множество владельцев данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор. При этом, переделка мотоблока Каскад под мини-трактор занимает совсем немного времени и усилий, особенно, если в наличии имеется адаптер с сидением. Если же купить адаптер по тем или иным причинам нет возможности, то трактор из мотоблока Каскад можно сделать самостоятельно.

1.3 Минитрактор из мотоблока ОКА

Соорудив трактор из мотоблока ОКА, вы сделаете огромный вклад в уход за земельным участком, так как сократится время и силы, которые расходуются на окучивание и другие виды земельных работ. Кроме того, в такой трактор, как и мотокультиватор, может быть оснащен разнообразным видом съемного оборудования: борону, плуг, грабли, косилку, окучиватель и другие.

Для изготовления самодельных тракторов с мотоблоков чаще всего требуются такие детали и инструменты:

  • сварочный аппарат;
  • комплект инструментов;
  • уголки, листы и трубы из прочного металла;
  • два колеса (подойдут мотоциклетные);
  • сиденье для водителя.

1.4 Мини-трактор из мотоблока Салют

Мотокультиватор фирмы Салют также хорошо подойдет для того, чтобы соорудить из него собственный мини-трактор. Данный агрегат является интегральным, так как рукоятки могут поворачиваться на 180 градусов. Надежное передвижение обеспечивается за счет 2 цельнолитых колес с резиновыми покрышками. Захват фрезы у Салюта – 80 и 105 см. Что касается движущей части, то Салют может иметь несколько вариантов 4-тактных двигателей, при этом производители моторов также разнятся.

Рама для установки мотоблока

Данная установка оснащена ременной передачей на двигатель от редуктора, при этом, в отличии от других моделей, Салют имеет 2 ремня, что уменьшает проскальзывание ремней, а также увеличивает крутящий момент, передающийся на вал агрегата и срок эксплуатации.

Установка гидравлической системы и мотора

Минитрактор с двигателем не может работать без мотора – это понятно каждому. Наиболее эффективным вариантом для установки в качестве двигателя считается одноцилиндровый дизельный мотор, оснащенный водяным охлаждением.

Такой двигатель потребляет мало бензина, не подрывает равновесие техники и стоит не слишком дорого. На месте, где будет устанавливаться мотор, ставится крепежная система, которая, как правило, делается скользящей с целью упрощения регулировки и натяжения ремней.

Ременная передача осуществляет передачу усилий мотора колесам, а в качестве коробки передач может использоваться система из старого автомобиля.

После установки двигателя трактор оснащается системой гидравлики. Гидравлический набор должен включать в себя масляный насос, емкость для масла, гидроцилиндр и распределитесь.

Каждая составляющая соединяется с другой при помощи шлангов, устойчивых к маслу. Гидравлика также должна быть плавающей для обеспечения полноценной работы навесной системы трактора.

Техника безопасности

Независимо от нюансов конструкции и выбранных моделей, работать на мини-тракторе надо с осторожностью. Всякий раз перед его запуском надо осматривать все части машины, проверять их пригодность

Прежде всего следует оценивать исправность тормозной системы. Остановка производится только с малой скорости, причем отключать мотор можно лишь при выжатом сцеплении и постепенно отведенном тормозе. Экстренную остановку производят только в критической ситуации.

Как водитель, так и пассажиры могут ехать только на приспособленных сиденьях. Нельзя опираться на тяговые штанги. Езда по склонам допускается только на минимальной скорости. Если двигатель, смазочная система или тормоза «текут», пользоваться мини-трактором нельзя. Крепить любые навесные инструменты можно лишь на штатные крепления.

Обзор мини-трактора, изготовленного своими руками, смотрите в следующем видео.

При наличии некоторых инструментов – сварочного аппарата, резака по металлу и токарного станка, сделать трактор-переломку становится вполне реальным проектом, и тому есть сотни подтверждений.

Народные умельцы, у которых нет десятков тысяч рублей, ухитряются сэкономить значительные средства, собирая самодельный трактор-переломку 4×4 своими руками. Заплатить за запчасти оказывается в разы дешевле, чем покупать фабричный.

Преимущества и недостатки самодельных минитракторов

Мини-трактор, сделанный своими руками, получается гораздо дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам. Самоделка может использоваться на огородах и фруктовых садах, для обработки посевных площадей (не превышающих 10 гектар), транспортировки малогабаритных грузов и уборочных работ.

Себестоимость такой машины окупается буквально за один сезон
, ведь основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют в мини-трактор другую технику. В этом случае, процесс изготовления техники значительно упрощается.

Из недостатков можно отметить сложности в подборке подходящих деталей. Кроме того, при выходе из строя некоторых узлов, могут возникнуть проблемы с заменой или ремонтом. Ведь как ни крути, а трактор собирается из старья, поэтому некоторые детали невозможно отыскать.

Чтобы заготовить чертежи, необходимо обладать техническими навыками и знаниями. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.

Из чего сделать раму

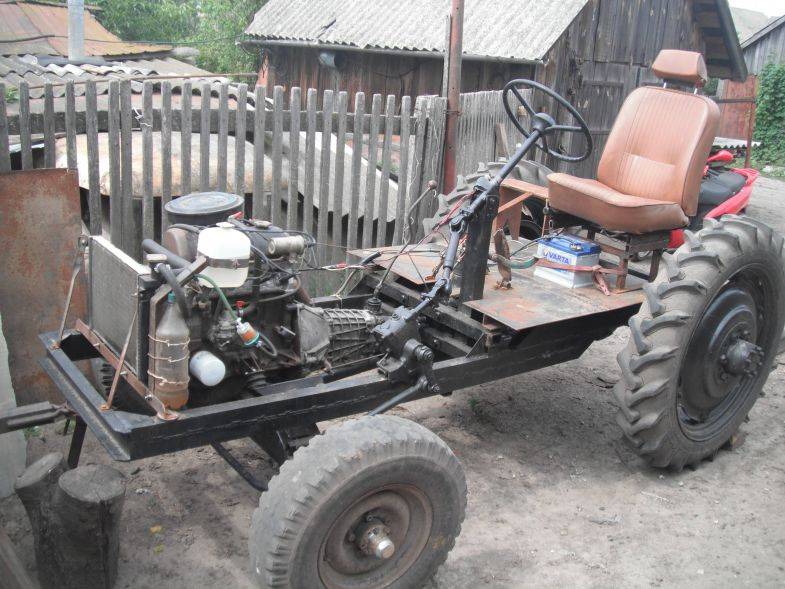

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Инструкция, как сделать полноприводной минитрактор своими руками – чертежи и размеры

Оценив все преимущества, многие задаются вопросом – как сделать минитрактор 4х4? В принципе, данный способ сборки мало чем отличается от традиционных методов, кроме, разве что, строения рамной конструкции.

В основном, рама идет цельная, но в переломках предусмотрен вариант с ломающейся рамой, от чего и происходит само название.

Внешний вид конструкции может немного озадачить стороннего наблюдателя, но его кажущаяся неказистость не должна вводить в заблуждение. Дело в том, что внутри все расположено настолько пропорционально, если следовать в точности чертежам, что позволяет агрегату показывать достаточно неплохие рабочие показатели.

Кстати о чертежах. Это, наверно, один из наиважнейших этапов всей сборки, ведь от правильности оставления подробного рисунка и определения точных размеров, зависит успех всего конструирования.

Дело в том, что специфика самостоятельной сборки предполагает подгонку некоторых деталей под индивидуальные особенности рамы или силового агрегата. Это вполне объяснимо, ведь комплектующие берутся от совершенно разной техники, что и приводит к их размерному несовпадению.

Сама же подгонка осуществляется, в основном, на токарном станке, что само по себе и предполагает наличие подробного чертежа. Ведь куда проще делать определенные отверстия или стачивания, смотря на рисунок, чем держа всю эту абстракцию в голове.

Итак, сделав чертеж, приступаем к процессу сборки:

  • Сама рама будет состоять из траверс и лонжеронов. Лонжероны, в данном случае, имеют трехступенчатую структуру. Первая ступень изготавливается из швеллера номер 10, а последняя – стальной трубы квадратной формы, обладающей размерами 80×80 мм.
  • Задний траверс изготавливается из швеллера номер 16, а передний – из швеллера номер 12.
  • Если вы переделываете мотоблок в минитрактор, то основным силовым агрегатом будет двигатель, расположенный на мотоблоке. Если нет, то придется приобретать двигатель отдельно. В принципе, может подойти любой дизельный двигатель необходимой мощности (не менее 12 л.с.).
  • Однако, специалисты советует брать помощнее – мотор с 40 л.с. и водяным охлаждением.
  • Коробку передач и вал отбора мощности, а также сцепление можно взять с автомобилей ГАЗ-53 и ГАЗ-52, соответственно. В готовом виде они не подойдут, так что придется их немного доработать. Для этого, нужно заново сделать маховик мотора, срезав немного с задней части и просверлив одно отверстие в середине.
  • Мост можно установить в агрегат в искомом виде, не производя никаких манипуляций. Крепится он к рамной конструкции при помощи четырех стремянок.
  • Колеса можно взять от старых легковых автомобилей, но оптимальным их диаметром считается 18 дюймов. Сам процесс установки колес на ступицы довольно прост. Достаточно вырезать с центра диска необходимое по диаметру отверстие, а на это место приваривается центр диска от ЗиЛ-130.
  • Передний мост не так важен, ведь он не будет ведущим. Поэтому, можно взять мост от другой техники.
  • Рулевое управление лучше всего усилить гидравликой. Взять её можно со старой сельскохозяйственной техники, но для её корректной работы нужен масляный насос.
  • Кстати, место для водителя тоже нужно устанавливать правильно, ведь человек проводит за управлением агрегата ни один час. Сиденье должно располагаться таким образом, чтобы рулевая колонка не упиралась человеку в колени.

В частности, барабанный тормоз будет использован в системе передней колесной базы, а рейка руля будет заимствована от автомобилей семейства ВАЗ.

Прочие же комплектующие можно свободно найти на рынке запчастей, где довольно много полезного. Кроме того, на специализированных сайтах находится достаточное количество объявлений о продаже деталей, которые можно приобрести за сущие копейки.

Создание рамы

Начать необходимо с создания рамы. Платформа будущего трактора должна быть цельной или переломной, но для создания второй потребуются швеллеры или металлический профиль.

Продольные и поперечные составляющие сделать просто – нужно поработать болгаркой и соединить части между собой с помощью сварочного прибора. К сварке целесообразно будет добавить несколько крепежей, повышенная надежность никогда не помешает.

Способ с переломным основанием используется наиболее часто – рама состоит из двух, не зависящих друг от друга частей, соединенных между собой шарнирами. Такая конструкция позволяет обеспечивать постоянный контакт всех четырех колес минитрактора с поверхностью земли.

Другими словами, она повышает устойчивость агрегата, повышает его маневренность и проходимость. К передним и задним частям добавляется навесное устройство, которое позволит оснастить трактор дополнительными приборами.

Сзади можно сразу приварить крюк для прицепа. Это позволит будущему трактору выполнять еще одну полезную функцию.

Заключительный этап

Мини-трактор почти готов к работе, остались последние штрихи. Необходимо установить тормоза и сцепление. Эти узлы можно взять с легкового автомобиля или мотоцикла. Во втором случае, тросики тормоза и сцепления необходимо соединить с педалями.

Устанавливается топливный бак. Для мини-трактора достаточно будет ёмкости, вмещающей 8-10 литров горючего.

Учитывая, что подвеска трактора жёсткая, водительское сиденье должно быть подрессоренным. Иначе вы будете чувствовать каждую кочку во время передвижения.

Рекомендуется установить на трактор фары и габаритные огни. Это облегчит работу в вечернее и ночное время суток. Для работы электрооборудования придётся монтировать схему проводки. Обычно она состоит из аккумулятора, стартера и генератора.

Мини-трактор можно оснастить кабиной и элементами обшивки. Сделать это несложно, поэтому каждый человек ориентируется на свой вкус. Если техника не будет использоваться зимой, то вполне можно обойтись и без обшивки. Достаточно будет установить брезентовый тент.

Источники

  • https://oselhoztehnike.ru/mini-tehnika/minitraktor-perelomka-lomayushhejsya-ramoj-4×4-samodelka-svoimi-rukami.html
  • https://mtz-80.ru/bez-rubriki/minitraktor-perelomka-svoimi-rukami-4h4-chertezhi
  • https://ss-p.ru/landshaftnyj-dizajn/minitraktor-perelomka-4h4-svoimi-rukami-chertezhi-shemy.html
  • https://minitraktor34.ru/drugoe/samodelnyj-minitraktor-perelomka.html
  • https://sdelai-lestnicu.ru/stroi-tehnika/mini-traktor-perelomka-osobennosti-samodelnyh-modelej-kak-sdelat-polnoprivodnyj-mini-traktor-s-lomausejsa-ramoj-svoimi-rukami-po-certezam
  • https://stroinama.ru/perelomnye-minitraktora/
  • http://nagdak.ru/spectehnika/minitraktor-perelomka

Двигатели для самодельных тракторов

Чаще всего самодельщики используют находящиеся в их распоряжении двигатели, при этом наибольшей популярностью пользуются автомобильные моторы (от легковушек) и силовые агрегаты от дизельных и бензиновых электростанций (УД-2, УД-4). Так же достаточно часто встречаются оппозитные мотоциклетные двигатели. Экзотикой (надеюсь что пока) являются образцы зарубежного моторостроения, например компактные дизеля японского производства. Главные требования к двигателю – надежность и неприхотливость в работе.

Можно обойтись двигателями УД

Двигатель следует выбирать исходя из его мощности и крутящего момента, а так же рабочих оборотов. Поскольку самодельный трактор предназначен в первую очередь для выполнения каких-либо работ на приусадебном участке или в хозяйстве, от него не требуется достижение высоких скоростей. Наоборот, мини тракторы самоделки нуждаются в способности двигателя развить большой крутящий момент на малых оборотах, в этом смысле, конечно, имеют преимущество четырехтактные дизельные моторы.

Неплохо себя зарекомендовали двигатели от автомобилей “ЗАЗ” с воздушным охлаждением. В комбинации с хорошо подобранными агрегатами трансмиссии (коробка передач и задний мост), эти моторы способны долго и надежно работать на самодельной технике, это же можно сказать и о двигателях семейства “УД”.

Рама

Изготавливают ее из металлопроката. Расчеты на прочность – дело неблагодарное (а в данном случае – и не нужное), поэтому надо просто заранее заложить многократный запас. Исходя из этого, применить швеллер от № 6 до 12 – наилучшее решение для самодельного минитрактора. Делать какие-то «выемки» и «огибания» агрегатов не стоит, т.к. это сильно усложнит и удорожит проект. Обычная плоская «лесенка» — просто и доступно многим.

Как показывает практика для трактора самоделки, полезнее в качестве передней и задней траверс (поперечин) использовать швеллер большего прокатного размера (вплоть до 20), т.к. впоследствии именно к этим траверсам крепятся различные рабочие органы и вспомогательное оборудование. Причем располагать его лучше полками внутрь. Швеллеры лонжеронов (продольных балок) можно располагать как внутрь, так и наружу. Внутри лонжеронов прокладывают топливопроводы и магистрали, которые получаются естественным образом защищены.

По форме самая простая конструкция рамы для самоделки – прямоугольник с двумя и более траверсами, но гораздо большей жесткостью будет обладать рама в виде трапеции. Ширина в передней части должна быть меньше для размещения в минимальных габаритах управляемых колес, а также для возможности наблюдения за движением строго по пахотному ряду. Места соединения лонжеронов и траверс обязательно сварить или усилить приваркой косынок

Обратите внимание, чтобы с кузовом минитрактора было все в порядке, ведь на него закрепляются все остальные агрегаты. Для подключения прицепа на раму можно приварить сцепку

Плюсы и минусы

К преимуществам самодельного гусеничного минитрактора относятся несколько основных моментов:

  • увеличенные тяговые показатели, по сравнению с колесными аналогами;
  • достойная плавность хода, даже на самых труднопроходимых участках;
  • пониженная деформация грунта при движении;
  • повышенные параметры проходимости;
  • экономия финансовых средств при изготовлении агрегата своими руками из подручных материалов.

Недостатки также имеются, и среди них:

  • меньшая скорость, чем у колесных модификаций;
  • увеличенное потребление горючего;
  • исключение возможности передвижения по асфальтированному покрытию;
  • высокий уровень шумности во время работ.

Необходимые материалы и инструменты

Для работы понадобятся следующие инструменты:

  • сварочный аппарат с запасом электродов;
  • отрезная машинка с набором отрезных и шлифовальных дисков, хард-щетка для зачистки металла;
  • гаечные ключи, молоток с зубилом;
  • электрическая дрель и набор сверл;
  • оборудование для покраски;
  • может понадобиться токарный станок для расточки некоторых деталей.

Материалы, которые придется найти для того, чтобы собрать минитрактор:

  • металлический швеллер для рамы;
  • ось с колесами;
  • гайки, болты и шайбы различных размеров;
  • водительское сиденье;
  • двигатель, коробка передач, трансмиссия;
  • материалы для создания корпуса, крыши, крыльев;
  • расходные материалы для покраски;
  • смазка для узлов трактора.

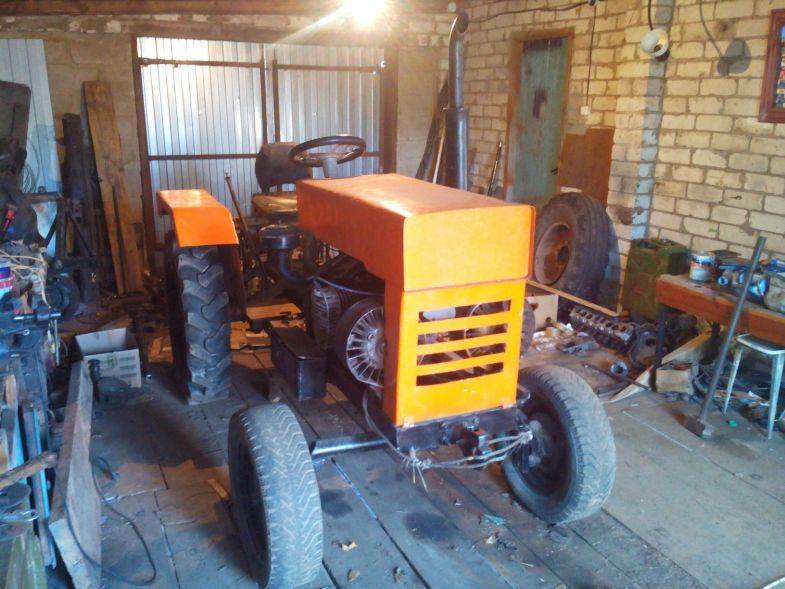

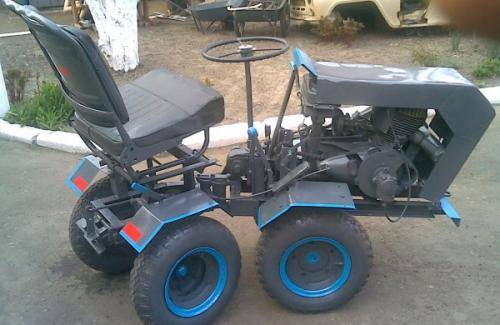

Сделай своими руками мини-трактор для домашнего хозяйства. Минитрактор своими руками с двигателем от мотоблока

Во всех домашних или небольших фермерских хозяйствах приходится использовать много ручного труда. Снизить его долю помогает собранный минитрактор своими руками. Задействовать его можно для различных целей, включая уборку сена, обработку грунта, перевозку урожая или удобрений. Выполнять подобные операции без средств механизации в домашних условиях оказывается проблематично.

Крупные аграрные компании решают вопрос покупкой зарубежной или отечественной сельхозтехники. Мелким хозяйствам для минитрактора выделить нужную сумму не всегда удается, поэтому приходится придумывать и реализовывать самодельные разработки. Для домашнего хозяйства своими руками вся сборка осуществляется из подручных материалов. При необходимости определенные силовые узлы делаются более мощными, а также изделие задумывается максимально ремонтопригодным с универсальным набором запчастей и расходников.

Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

  • Комфортная эксплуатация в ограниченных условиях небольшого пространства. Для самодельного минитрактора оптимальными являются поля менее 2-3 га. Более крупные площади обрабатываются более габаритной и мощной техникой.
  • Не на всех участках оказывается эффективным ручное вскапывание. Это относится к каменистой или твердой фактуре грунта. При этом ручной труд окажется существенно тяжелее. Уместнее применять в подобных обстоятельствах мини трактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит поставленную задачу.
  • Сделать минитрактор своими руками зачастую окажется дешевле, особенно когда имеется в наличии силовая установка от другой техники. Смастерить остальные узлы можно своими руками, чертежи в таком случае будут уникальными.
  • Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как самому сделать минитрактор придется из подручных средств, то заранее в схемы можно закладывать перспективу переоборудования.
  • Самоделка будет иметь небольшой вес, что не создаст излишней нагрузки на почву. Это делает ее безопасной для эксплуатации даже при уходе за урожаем в процессе культивации, окучивания или при уборке.

Заготавливаем чертежи

Некоторые народные умельцы способны собрать любую технику, имея лишь кучу старого железа и общий план работ, который удерживается в голове. Таких людей считанные единицы и если вы не относитесь к их числу, необходимо предварительно подготовить чертежи основных узлов будущей машины.

Если вы не обладаете необходимыми знаниями, можно попросить сделать чертежи друзей или знакомых. Наконец, необходимую информацию можно найти в интернете.

Имея под рукой чертежи, сборка мини-трактора в домашних условиях будет напоминать детский конструктор. То есть, вы берёте деталь А и соединяете её с муфтой Б.

Стоит отметить, что некоторые узлы и детали, из которых будет состоять самоделка, могут нуждаться в подгонке или дополнительной обработке. Согласитесь, объяснять токарю или сварщику, что от них требуется гораздо удобнее не на пальцах, а имея под рукой готовый проект и чертежи.

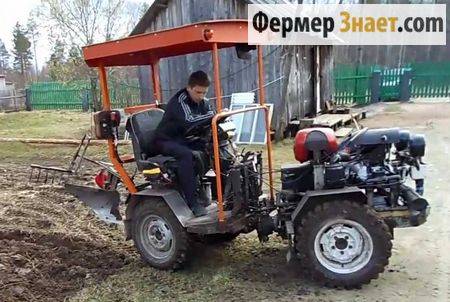

Кстати, на этом этапе, нужно определиться, какой именно мини-трактор вы хотите сделать своими руками. У фермеров большой популярностью пользуется переломка 4х4. Это небольшая модель на шарнирно-сочленённой (ломающейся) раме, с приводом на четыре колеса. Такая самоделка оптимально подходит для работ на фермах.

Как настроить вал мощности

Дополнительный редуктор и КПП находятся в едином картере, настройка частоты вращения на МТЗ-80 и 82 осуществляется гаечным ключом. Инструмент надевается на поводок, связанный с вилкой переключения зубчатой муфты. Привод выведен на нижнюю часть кожуха муфты сцепления, предусмотрены 2 крайних положения (соответствуют частотам 540 и 1000 об/мин), по центру находится нейтральная позиция (для отключения привода).

На тракторах МТЗ-410 и 421 для переключения необходимо ослабить затяжку болта, а затем перевести штангу переключения в требуемое положение. Все манипуляции с выбором частоты вращения осуществляются при заглушенном моторе. Если привод не эксплуатируется, то на хвостовик надевается защитный колпак, предотвращающий коррозию на стальных элементах. В конструкции используется дополнительный рычаг, позволяющий задать режим работы вала (зависимый или синхронный).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
