Заботясь о комфорте и производительности
В 1972 году машина получила изменённый дизайн с комфортной, подрессоренной кабиной. Это улучшило условия труда оператора, но не позволяло разместить топливный бак значительного объёма на прежнем месте.
Разработчики перенесли на левую сторону, сдвинув кабину вправо от оси машины. Благодаря такому решению трактор ДТ-75К приобрёл своеобразный внешний вид и получил народное прозвище «Почтальон». Висевший слева бак напоминал перекинутую через плечо сумку с письмами. Но были и другие отличия:
- Для упрощения технического обслуживания в конструкцию подвески внесли изменения в устройство внешних балансиров, расположенных с правой стороны.
- Облегчить пуск на морозе позволял предлагаемый в качестве дополнительного оборудования предпусковой подогреватель ПЖБ-200.

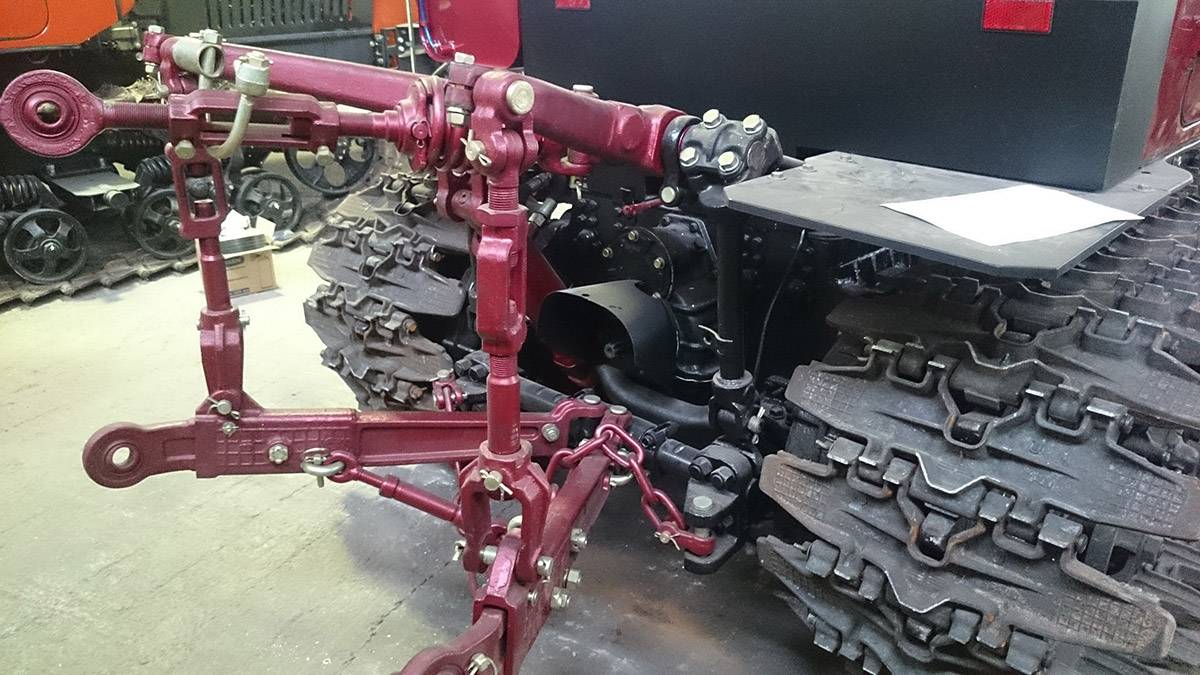

- Задний подъёмный механизм получил ограничивающий поворот рычагов вверх упор и изменённое крепление концов передних стоек к раме.
- Управляемое с места водителя опорное устройство, предохраняло трактор ДТ-75К от переворачивания при работе на крутых склонах.
В 1975 году ещё раз подкорректировали дизайн, сохранив компоновку с боковым топливным баком. Модернизированный мотор СМГ-14 стал мощнее – 80 л. с. – и экономичнее – 185 г/л. с. ч.
Такой силовой агрегат получил маркировку СМГ-14НГ. Внесённые изменения увеличили вес машины до 6440 кг, а давление на грунт – до 0,049 МПа.
Из названия убраны дополнительные индексы. Модель снова стала называться ДТ-75. Не забыт и «Казахстанец».
Выпуск техники с двигателем А-41 продолжался и в новом дизайне. Трактор ДТ-75М получил улучшения, характерные для других машин модельного ряда.
Существовала экстремальная версия, оснащённая V-образным шестицилиндровым агрегатом СМД-66. Мощность двигателя составляла 170 л. с.
Предполагалось, что такая техника будет применяться для проведения пропашных работ на повышенных скоростях.
Имея тяговооружённость можно не задумываться, сколько вести навесное оборудование. Но ограниченная прочность шасси и узлов навески не позволила реализовать эту идею.
Ходовая часть не справлялась с возросшими нагрузками, и трактор ДТ-75С выпускался малой серией.
Надежный бульдозер марки ДТ 75 — высокие показатели мощности
Гусеничный бульдозер ДТ75 производится известным тракторным заводом, находящемся в Волгограде. Как только трактор был запущен в серийный выпуск, было быстро разработанно большое количество разнообразных рестайлингов, а также разных модернизаций.
Профессионалы предприятия постоянно трудятся над общим улучшением качества техники, ее технических и оптимальных эксплуатационных качеств, а также постоянно повышается комфортабельность бульдозера. В итоге потребитель получает продукт, который характеризуется большим количеством достоинств.
Среди них можно отметить идеальные характеристики оборудования, идеальный эксплуатационный потенциал, очень высокие показатели проходимости, экономичный расход топлива, а также оптимальные габариты машины.
Конструктивные особенности
Отличительной чертой гусеничных тракторов ДТ-75 являются большие габариты 4530×1850×2650 мм и вес около 6,5 тонн. Вместе с гусеничным приводом это позволяет с легкостью использовать машину как бульдозер даже на самых вязких грунтах.
На базовую модель трактора-почтальона установлен четырехцилиндровый дизельный двигатель СМД-14 с водяным охлаждением.
Мощность мотора составляет 80 лошадиных сил, средний расход дизеля — 250 г. за л.с./ч.
Бак рассчитан на 315 литров, это позволяет работать автономно на машине в течение длительного периода времени.
Плюсом этих двигателей владельцы называют надежность, экономичность, простоту конструкции и ремонтопригодность. Детали для этого мотора можно найти на большинстве автомобильных рынков.
Трактор оснащен КПП на 8 степеней, что позволяет выбирать оптимальную скорость для выполнения конкретного вида работ.
Благодаря этому достигается максимальная плавность и равномерность хода ДТ-75.
Ходовая и трансмиссия
Тягово-сцепные показатели трактора значительно повышены при помощи двухдисковой муфты сцеплении, которая постоянно включена, и усилителя вращающего момента, увеличивающего тяговые характеристики примерно на 20-30 %.
При этом, главная передача, коробка передач и фрикционы для разворота размещены в одном узле. Возможна дополнительная комплектация ходоуменьшителями.
На форумах есть отзывы от владельцев об успешном применении гусеничного трактора ДТ-75М на шинах.
Модификация заключается в монтаже мостов и полуосей от 130-го ЗИЛа.
При этом идет значительная экономия топлива и смазочных материалов, а также продление моторесурса двигателя. Появляется возможность проводить транспортировку грузов по дорогам общего назначения.
Кабина и управление
Кабина трактора ДТ-75 полностью герметична и позволяет размещаться в ней сразу 2 людям. Она имеет повышенную тепло- и звукоизоляцию.
Технические характеристики кабины полностью отвечают действующим стандартам.
Высоту кресла можно регулировать под рост каждого оператора. Вентиляционная система имеет фильтры очистки и подогрева входящего воздушного потока.
Владельцу трактора ДТ 75К представлена возможность обзора на 360 °.
Все рычаги управления находятся в кабине, что позволяет настраивать ход машины непосредственно во время эксплуатации.
Популярность трактора достигается благодаря широкому спектру различного навесного оборудования, которое можно использовать совместно с гидравлической системой. Она управляется непосредственно с кабины трактора ДТ-75 через гидрораспределитель.
Жизнь продолжается
Сегодня ВгТЗ выпускает легендарную машину. За изменённым дизайном со скошенным капотом и кабиной повышенной комфортабельности скрываются знакомые механизаторам агрегаты.
Некоторое время модель оснащали двигателем финской фирмы Sisu, для эксплуатации которого требовалось дизельное топливо. Затем вернулись к гамме отечественных моторов.
Новый трактор ДТ-75 комплектуется двигателями А-41, СМД-18Н, РМ-120 и Д-245.25., мощность которых в пределах 80 – 95 л. с.
Предлагается более 20 вариантов комплектации. Некоторые механизаторы жалуются, что производитель совершил ошибку, сделав кабину слишком высокой.
Если в поле это не имеет значения, то для обработки садов техника уже не подходит – движению мешают нижние ветви плодовых деревьев.
Столь же популярный, как МТЗ-80 или Т-16, трактор стал объектом народного творчества. Причины по которым появившаяся полувека назад техника популярна:
- Удачная конструкция позволяющая справляться с задачами, при относительно слабой энерговооружённость.
- Простота обслуживания. Ремонт трактора ДТ-75 не представляет проблем и выполняется в полевых условиях.
- Низкая стоимость и доступность запчастей делает машину рентабельной даже в небольших хозяйствах.
Мы продолжаем цикл статей об отечественной сельскохозяйственной технике. Кому интересна тема, оставайтесь на нашем сайте.
Здесь узнаете чем хорош трактор Т-40, и почему могучий К-700 не получил распространения.
Устройство и особенности эксплуатации
Многочисленные механизмы и элементы ДТ 75 закреплены на сварной раме, состоящей из 2 продольных лонжеронов прямоугольного сечения. Дополнительно они соединены поперечными связями для большей надежности. Коробка передач и задний мост расположены в задней области, что делает бульдозер более устойчивым.
Ходовая часть машины характеризуется повышенными показателями эластичности. Данный элемент унифицирован с бульдозером ДТ 54. При этом подвеска дополнена рессорами, снижающими дифферент техники. Каждая гусеница имеет по 42 звена с возможностью быстрой замены. Среди особенностей гусеницы следует выделить специальную систему зацепления, оборудованную множеством грунтозацепов, покрывающих всю длину элемента.
Трансмиссия ДТ 75 построена на базе 15-ступенчатой механической КП (10 передних и 5 задних скоростей). Такое обилие режимов позволяет подобрать оптимальный ход для конкретных условий и снижает нагрузки на элементы машины. В трансмиссии используется сухая 2-дисковая муфта сцепления, отвечающая за эффективность передачи усилия.
Ленточные тормоза обеспечивают высокое качество торможения даже при быстром движении.
Для ДТ 75 предлагается широкая линейка навесного оборудования. Управление устройствами осуществляется посредством гидравлической системы с 2 рабочими цилиндрами. Угол отвала бульдозера достигает 270 градусов, что позволяет формировать насыпи или убирать с дороги снег. За каждый проход машина сгребает слой почвы до 100 мм. Модель комплектуется следующим навесным оборудованием:
- поворотный отвал;
- неповоротный отвал;
- универсальный отвал для работ различного типа.
Для работы с дополнительным оборудованием используется вал отбора мощности в закрытом корпусе из чугуна. Элемент выполнен в виде 1-ступенчатого редукторами с цилиндрическими шестернями. Скорость вращения составляет 9 оборотов/сек.
Бульдозер может оснащаться поворотным или неповоротным отвалом. Установка такого дополнительного оборудования способствует тому, что общая производительность бульдозера имеет тенденцию к росту.
Изначально ДТ 75 оборудовался герметизированной закрытой кабиной, позаимствованной у машины ГАЗ 51. Позднее появились кабины с увеличенной высотой и рычагами управления, направленными в сторону водителя. Узел пережил несколько модернизаций, последняя версия отличалась повышенной звукоизоляцией и предполагала установку системы подогрева или кондиционирования в качестве опции. Кабина вмещала 2 человек и оснащалась удобными сидениями со специальными рукоятками для регулировки. Приборы контроля и управления имели эргономичное управление и сокращали усталость оператора. Места в кабине было довольно мало, потому 2 людям, имеющим плотное телосложение, в ней становилось тесно. Декоративных элементов внешняя отделка не предполагала, а многие детали исключили из конструкции (зеркала заднего вида, поворотники). Из световой оптики присутствовали только 2 круглые фары над капотом и 2 фонаря, установленные над стеклом в задней части. Очистка лобового стекла выполнялась при помощи дворника, расположенного на верхней раме окна. По уровню комфорта бульдозер серьезно уступал западным конкурентам, но предоставлял неплохие условия работы.
ДТ 75 отличается хорошей ремонтопригодностью. В настоящее время проблем с запчастями для бульдозера не существует, а себестоимость ремонта является минимальной. Главной сложностью для владельцев техники является ее доставка к месту эксплуатации. В сельской местности проблема быстро решается, для города придется заказывать специальный транспорт с низкой рамой, чтобы не повредить асфальт.
Кабина водителя
Производители хорошо позаботились о реализации качественной звукоизоляции водительской кабины. Во многом им удалось этого добиться благодаря максимальной герметичности соединений. Вследствие этого внутри кабины создается оптимальный температурный режим в любое время года. В качестве опции данный элемент может дополнительно оснащаться системой подогрева или же кондиционером. Приборы и рулевые механизмы внутри кабины расположены в соответствии со всеми требованиями эргономики. Следует отметить факт отсутствия дополнительных элементов, которые могли бы помешать нормальному процессу управления.
Навесное оборудование
Навесное оборудование устанавливается на трактор бульдозер ДТ75 в зависимости от особенностей проводимых работ. Различные производители предлагают достаточно широкий ассортимент опциональных установок. Некоторые из них используются для сельскохозяйственных целей или при очистке снега.
Обзор модельного ряда
Технологии не стоят на месте, поэтому модернизация коснулась и этой техники общего назначения. Заводы-изготовители выпустили следующие улучшенные модификации трактора ДТ-75:
Рассмотрим более полно самые популярные модификации советского гусеничного трактора. Предлагаем сравнить технические данные этих моделей.
ДТ-75Б
На фото изображен ДТ-75Б, получивший название “болотоходный”. Этот болотный трактор снабжен дизельным мотором СМД-14НГ.
Производительная мощность составляет 80 л. с. Конструкционные особенности модели:
- гусеница расширена;
- имеется защита силовой установки;
- защитный трансмиссионный поддон.
Предназначение модели — работа в заболоченной местности, на торфяниках, в условиях повышенной влажности и при вязкой почве.
ДТ-75К
Эти трактора часто применяются в горнодобывающей промышленности, так как оснащены специальной системой, не дающей трактору опрокидываться, даже при работе на склонах с уклоном в 20 градусов.
Встроенный указатель крена точно определял и показывал водителю положение машины в пространстве. На тракторную машину установлен дизельный мотор СМД-14МГ. Особенностью кабины являются ее сидения, расположенные одно напротив другого.
ДТ-75С
Эта модель оснащена сверхмощным дизельным турбированным двигателем на шесть цилиндров СМД-66 производительностью 170 л. с.
Конструкция содержит также встроенный гидротрансформатор сопротивления, позволяющий трактору выполнять тяжелые сельскохозяйственные и дорожные работы, трансформировавшись в бульдозер.
ДТ-75М
Трактор получил более производительную силовую установку А-41, мощностью 90 л. с., потребовавшую установку более емкого топливного бака на 315 л.
Кабина была увеличена и сместилась вправо, а слева был установлен топливный бак. Такая конструкция в народе получила название “почтальон”. Вес данной модели составляет 6640-7210 кг.
ДТ-75Н
Этот агрегат был запущен в производство в 1984 году. Его масса составила 6330-6900кг.
Трактор оснащен четырехцилиндровым двигателем СМД-18Н, производительностью 95 л. с. В остальном эта модель полностью унифицирована с предыдущей модификацией ДТ-75М.
ДТ-75Д
Сколько весит трактор ДТ-75Д с дизельным мотором А-41И? Эксплуатационный вес агрегата составляет 6295 кг., из которых только масса двигателя составляет 960 кг. Производительность силовой установки 94 л. с. Это универсальная модификация, пригодная для всех типов сельскохозяйственных и других работ.
ДТ-75МЛ
Выпуск данной модели начался с 1986 года и производился трактор на Павлодарском тракторном заводе.
Кабина снова была увеличена с 230,4 см. до 292,3 см. Облицовка моторного отсека также была изменена. ПТЗ проводил эксперименты и по выпуску колесных тракторов ДТ-75 МЛ.
ТДТ-75
Модель ТТД предназначена для трелевочной обработки стволов деревьев, их погрузки и разгрузки, а также их волочении (частичном или полном) в условиях бездорожья.
Широкие гусеницы, мощная силовая установка, вмонтированный в кабину, универсальные шасси, металлическая защита днища, КПП на 5 скоростей вперед и реверс.
Агромаш-90ТГ
Это современная модернизация популярного ДТ-75 с гусеничным ходом. Кабина стала просторнее, на замену рычагам пришли электродатчики.
Машина получила более производительную силовую установку:
- А-41СИ-02 производительностью 95 л. с. с Алтайского ТЗ;
- Sisu 44-DТA, производительностью 94 л. с.;
- Д-245.5S2 производительностью 110 л. с от Минского тракторного завода.
Топливный бак снова установлен позади кабины, здесь же установлены и гидрораспределители. Появилась вторая дверь, капот выполнен из стеклопластика. Стоимость трактора, зависимо от модификации варьируется от 21000 до 24000 долларов.
Модификации
- Известно 4 комплектации гусеничного землеройного агрегата ДТ-75:
- С1 — в запасе может иметь выносные цилиндры, элементы гидросистемы и задней навески.
- С2 — может комплектоваться баком гидросистемы и распределителем.
- С3 — идёт без дополнительного оборудования, как у С1.
- С4 — похож комплектацией на С1, но без цилиндра выносного типа.
- Для того, чтобы взять в аренду спецтехнику для транспортировки агрегата к месту работы, надо арендодателю сообщить данные о том, сколько весит бульдозер ДТ-75. Раньше популярно было использовать железнодорожные платформы, а сейчас автомобильную технику, что значительно дешевле.
Семейство ДТ 75 включает множество модернизированных версий и модификаций. Наиболее известными вариациями бульдозера являются:
- ДТ 75Б – болотоходная модификация, отличающаяся от базовой версии возможностью настройки положения направляющих катков и более широкими гусеницами. Изменения позволяют использовать бульдозер на болотистых и вязких грунтах с максимальной эффективностью;
- ДТ 75К – версия с улучшенной устойчивостью и возможностью работать на склоне до 20 градусов. Бульдозер комплектуется обновленной трансмиссией и модернизированной системой подачи горючего.
- ДТ 75Н – версия с мотором СМД-18Н;
- ДТ 75Д – модификация с агрегатом А-41;
- ДТ 75РМ – вариация с двигателем РМ-120.
Модификации бульдозера являются не менее популярными, чем базовая версия. Спрос на модель обусловлен следующими особенностями:
- простая конструкция, позволяющая выполнять ремонт в полевых условиях;
- длительный срок службы и высокая ремонтопригодность;
- мощные силовые установки. С их помощью бульдозер может решать самые сложные задачи;
- модернизированные гусеничные шасси с повышенной проходимостью;
- разнообразие навесных устройств;
- простота управления (рычаги находятся рядом с оператором);
- дешевизна самой техники и запчастей к ней.
Проблемы, причины и способы устранения возможных неисправностей
Гусеничный трактор ДТ 75 отзывы, о котором в основном положительные, как любая другая техника может болеть. В таблице приведены основные проблемы, которые чаще других встречаются в процесс его эксплуатации. Указаны возможные причины неполадок и способы устранения. Безусловно, в таблице приведены не все возможные причины нестабильной работы дизельного «помощника», но именно эти неисправности встречаются чаще всего.
Традиционно необходимо обращать внимание на работу силового агрегата и состояние гидравлики трактора бульдозера ДТ 75. Особенно в работе с навесным оборудованием, которое увеличивает нагрузки на основные узлы гусеничной техники
Ремонтные работы по устранению технических неполадок
Проблема
Причина
Способ устранения
Не заводится силовой агрегат
Возможно проблемы с цилиндром. Мало компрессии. Возможно пришли в негодность поршневые кольца
В данной ситуации требуется их замена
Не корректная работа двигателя. Перебои в работе
Возможно запала игла форсунки
Нужна её замена. Если нет положительного результата нужно проверить на патрубок высокого давления
Маленькая компрессии в цилиндрах давления
Возможной причиной может быть естественный износ или залегание колец
В этом случае необходимы радикальные меры: замена отслуживших свой срок поршневых колец
Если силовой агрегат работает и дым из выпускной трубы
Вероятнее всего стоит вопрос поршневых колец
Заменить
Если в нижней части блок-картера слышится сильный металлический стук
Есть вероятность того что расплавились шатунные или коренные подшипники
Для восстановления рабочей ситуации нужно заменить шатунные или коренные вкладыши
Если манометр показывает данные ниже допустимой отметки или видно что давления масла нет вообще
Причина может крыться в пружине сливного клапана
В этом случае её необходимо заменить. Проблема может быть в сенсоре или указателе давления масла
При пробуксовке муфты сцепления
Нужно обратить внимание на ведущий диск
Необходима его проверка
Пробуксовка тормозка увеличителя крутящего момента
Всё дело может быть в пружине рычага тормозка
Требуется проверка
Если нет показателей манометра системы смазки увеличителя крутящего момента или данные о давления ниже допустимых норм
Нужно осмотреть манометр
Возможно требуется простая замена прибора
При выполнении работ на ровной поверхности почвы трактор уводит в сторону
Причиной может быть накладка ленты тормоза солнечной шестерни
Проверить на пригодность. При необходимости провести замену
Если трактор не поворачивается когда полностью оттянули назад рычаг управления и нажали на педаль остановочного тормоза
Возможен естественный износ накладок лент остановочного тормоза
Необходима проверка с последующей заменой
Не опускается навесное оборудование
Скорее всего вышел из строя насос гидравлической системы
Требуется проверить и при необходимости заменить сальник или специальное уплотнительное кольцо во всасывающем патрубке. Если не помогло нужно поменять насос
Если через сапун масляного бака вытекает масло или идёт пена
Требуется проверка уплотнения поршня цилиндра
Из строя мог выйти сальник хвостовика ведущей шестерни гидравлического насоса
Некорректно работает генератор
Проверить генератор и стартер
Возможно понадобится замена пружины и щетки якоря генератора
Стартер вращается но не проворачивается в пусковом движке коленвал
Проблемы с маховиком
Нужно заменить у маховика венец или привод
Нет показателей зарядки тока на амперметре
Барахлит генератор
Необходима замена ремня привода вентилятора
В зубьях ведущего колеса доносится стук и вибрация. Или проскальзывают зубья
Осмотреть ведущее колесо
При необходимости заменить пальцы гусеницы и зубья ведущего колеса
Движки, о которых говорилось ранее, установлены на разных вариантах гусеничной машины. У них есть одно общее – это надёжность и доступность при выполнении ремонтных работ. Проблем с поставкой запасных деталей нет, следовательно, себестоимость технического обслуживания и проведения ремонта сведена к минимуму в финансовом плане. Для проведения ремонта в поле создаются специальные передвижные ремонтные бригады, которые обслуживают технику.
Особенности эксплуатации
Холодное время года — экстремальное рабочее время не только для тракториста, но и для его «железного коня». Очень часто ДТ-75 не заводится зимой или останавливается во время работы. Чтобы предотвратить отказ двигателя из-за низких температур, необходимо принять меры.
Три способа подготовить мотор к морозу:
- Заливать в двигатель и шасси зимнее масло.
- Позаботиться о качестве топлива. Применять только менее вязкие зимние сорта дизельного топлива. При температуре -20 можно дополнительно понизить вязкость солярки, добавляя керосин (до 1/3 объема по мере понижения температуры). Также следует чаще сливать отстой из топливного и менять фильтров грубой и тонкой очистки.
- Перед запуска двигателя прогревать систему охлаждения горячей водой. Сливать охлаждающую жидкость каждый раз, когда трактор стоит без работы дольше 40—60 мин.
Мощность
На передней части рамы трактора ДТ-75 установлен четырехтактный двигатель СМД-14 с водяным охлаждением, который выдает 75 «лошадей» (Харьковский моторостроительный завод). Силовая установка весит 720 кг, ее объем составляет 6,3 л. Двигатель трактора ДТ-75 защищен капотом, а его радиаторы — брезентовой шторкой. СМД-14 оснащен пусковым двигателем ПД-10У на бензине (10 л.с.) с электрофакельным подогревателем и электростартером. Также двигатель оборудован генератором Г-214-А1 мощностью 180 Вт и масляным насосом НШ-46У.
Число оборотов коленчатого вала при номинальной мощности
Выводы
Хочется быть объективным и не петь хвалебных од отечественной технике. НО тот факт, что бульдозер ДТ 75 успешно трудится во многих сферах с 1984 года, говорит в его пользу. Техническую начинку не сравнить с возможностями зарубежной техники, но как отмечают специалисты и та категория, которой довелось управлять ДТ 75 (фото перевозки тракторов слева), утверждают, что в работе трактор не уступает многим зарубежным образцам. Трактор ДТ 75 цена, которого дешевле зарубежных конкурентов, в ремонте трактор неприхотлив, а замена деталей обходится дешевле импортной техники.
Даже небольшой ремонт можно проводить в поле. Но за техникой нужен уход
Поэтому проведение профилактических работ и особенно подготовка техники к весенне-полевым работам должна проводиться с особым вниманием. Большое значение необходимо уделять навесному оборудованию, анализировать причины выхода из строя того или иного агрегата или узла
Следить за системой гидравлики и не допускать простоя техники в горячую пору посева и культивации земли.
