Обустройство вентиляции в курятнике

Способы организации вентиляции внутри птичника


Схема естественного проветриванияВентиляция птичника может быть организована несколькими способами:

  1. Принудительная система вентиляции, когда поток воздуха создается за счет механического воздействия вентиляторов. Подобная система воздуховода может быть: приточной, если вентилятор ставится на приточную трубу;
  2. вытяжной, когда вентилятор устанавливается на вытяжную трубу;
  3. комбинированной — одновременно совмещать приточную и вытяжную системы вентилирования в одном помещении;
  4. приточно-вытяжной с рекуператором, имеющей в качестве регулировки притока воздуха установленный на выходе анемостат.

Естественная малобюджетная вентиляция. Ею пользовались в деревенских хозяйствах ещё со стародавних времен. Раньше трубы вытяжки делали из 4 обрезных досок. В этом случае не используются вентиляторы. Её работа идет за счет естественного тока воздуха из-за смены температур воздуха внутри помещения и снаружи.


Обязательно почитайте:

Как сделать кормушку для кур: чертежи, размеры, примеры из дерева, пластиковых бутылок и труб

Естественная конструкция

Природная вентиляция работает за счет естественных сил, подчиняющихся физическим законам. Теплый воздух, имеющий меньшую плотность и массу, легче холодного более тяжелого воздуха, поступающего с улицы.

Поджимаемый холодным воздушным потоком внизу у пола, теплый воздух стремится кверху. Через шахту вытяжной трубы его вытягивает на улицу.

Чаще всего приточная естественная вентиляция устанавливается в выходную дверь курятника в её нижней части.

В зимнее морозное время, чтобы не тянуло холодом по полу, такую круглую приточку можно слегка прикрыть, закручивая вправо. Вытяжная труба должна располагаться выше приточной вентиляции.


Простая схема вентиляции в курятнике естественным способом

Кроме того, для получения естественного обогрева, когда температура в помещении сарая дополнительно повышается благодаря собственному теплу кур, заботливые хозяева на зиму укладывают на пол глубокую подстилку высотой около 40 см из сухих опилок, листьев, сена и соломы.

Желательно такую подстилку однократно опрыскать препаратами «Сияние-2» или «ЭМ». Они имеют в своей основе микроорганизмы, которые легко перерабатывают и разлагают органику, в изобилии выделяемую птицей.

Их используют также при мульчировании грядок.

Механическая вытяжка из пластиковых труб

Желательно устанавливать трубу вентиляции в углу помещения, чтобы вывести её напрямую через чердак на крышу выше конька на расстояние 1,2 метра.

Если делать отверстие в стене для механической вытяжки, то пластиковые трубы придется дополнительно соединять при помощи гофрированного жестяного колена, закрепляя хомутами.

В верхней части, выходящей на улицу, в вытяжке из пластиковых труб следует поставить выпуклую круглую заслонку-грибок, которая защитит от попадания осадков в виде дождевых капель и снежных заносов.

В мороз конденсат затягивает сплошным монолитом весь просвет трубы, который легко выбить оттуда на морозе не получится. Поэтому некоторые мастера рекомендуют наружную часть трубы направлять не вверх, а вниз.


Обязательно почитайте:

Как сделать гнезда для кур несушек своими руками, пошаговая инструкция, фото и видео?

Это избавит от наледи по краям и внутри трубных стенок.

Вентиляционную трубу можно утеплить ватой и обмотать фольгой. Либо использовать другой вариант теплоизоляции вытяжных труб — вытяжка покрывается специальным фольгированным утеплителем для труб, а внутрь можно поместить кабель обогрева.

Виды вентиляции для курятника

Воздухообмен птичника может быть организован одним или сразу несколькими способами. Люди часто путают системы по разным признакам, поэтому изначально, следует разобраться, что и к чему относится, чтобы потом не путаться в расшифровке схем и определений.

Выбор схемы осуществляется исходя из количества кур, плотности их расположения в зимнее время, объеме помещения, возможности обустройства той или иной конструкции в конкретном здании

Итак, вентиляция разделяется по:

  • способу циркуляции воздуха — естественная (основанная на физических природных законах) и искусственная (также, принудительная, организованная с помощью различных приспособлений, требующих энергозатрат, в частности, вентиляторов);
  • назначению — вытяжная, приточная, приточно-вытяжная;
  • месту расположения — зональная или общеобменная.

Сразу же надо оговориться, что в независимости от того, в каких помещениях или зданиях организовывается вентиляционная система, используемые в ее конструкции оборудование, устройства и материалы, а также схемы, могут быть одинаковыми.

Но у каждой разновидности есть свои плюсы и минусы. Поэтому, учитывая их, и надо подбирать вентиляционную сеть под условия ее эксплуатации.

Рассмотрим разные варианты подробнее, но для начала разберем, какие требования при этом предъявляются.

Это интересно: Стиль кантри в интерьере загородного дома (видео)

Основные требования

При обустройстве вентиляции в птичнике необходимо придерживаться определенных правил. Во-первых, птицам в курятнике должно быть комфортно, тепло и не сыро. Значит, вытяжка должна исключить появление сквозняков, обеспечить минимальное, но бесперебойное поступление свежего воздуха в любую погоду и любой сезон.

Во-вторых, вентиляционная установка должна быть бесшумной. Куры остро реагируют на внезапные и громкие звуки. Стресс может стать причиной снижения яйценоскости. В-третьих, вентиляционная установка не должна засоряться

Важно, чтобы в любой момент у птицевода была возможность почистить воздуховод

Виды вытяжек для курятника

Существует несколько видов вентиляционных систем для курятника:

  • естественная вентиляционная система;
  • приточно-вытяжная вентиляционная система;
  • принудительная вентиляционная система.

Естественная вентиляция

Для начинающих птицеводов, которые не обзавелись большим количеством птиц в свой курятник, подойдет обустройство естественной вентиляции. Ее устанавливают в виде окна как можно выше к потолку, или на крыше. В летнее время года такая вентиляция предоставит достаточное количество свежего воздуха, а еще даст необходимый объем солнечного света. А зимой высоко расположенное окно, не даст сильно охладить помещение, предотвращая обморожение кур.

В такой вытяжной системе предусмотрено втягивание свежего воздуха через дверь, а вытягивается затхлый воздух через окно. Главное правильно выбрать место под окно, чтобы стайка птиц не застудилась. Со временем в таком курятнике можно добавить приточно-вытяжную вентиляционную систему. Такую вентиляцию устанавливают и для свиней.

Приточно-вытяжная система вентиляции

Принцип действия приточно-вытяжной вентиляции похож на естественную, и ее можно сделать в курятнике своими руками. В таком виде вытяжки, работают две трубы. Через одну поступают свежий воздух, а через вторую выходят аммиачные испарения и затхлый воздух.

Схема приточно-вытяжной вентиляции в курятнике

В качестве материала для труб, рекомендуют использовать пластик или металл. Такая вентиляция доставляет больше свежего воздуха лучше, чем естественная. А еще в сарае будет сохраняться тепло, что нельзя сказать о первом виде вентиляции. Такие вытяжки также используют для вентилирования помещения в свинарнике. Хрюша не меньше курицы нуждается в проветривании, а возможно и больше.

Принудительная вентиляция

Принудительную вентиляцию (она же механическая вентиляция) используют для больших помещений. Ее устанавливают на птицефабриках и на свинофермах. В этом случае устанавливаются мощные осевые вентиляторы, только они способны справится с проветриванием больших курятников. В домашних условиях механическая вентиляция устанавливается редко, это связано с дорогостоящим монтажом вытяжки.

А в дальнейшем принудительная вентиляция будет потреблять много электроэнергии, что приведет к нерентабельности ее использования, в особенности если куры выращиваются исключительно для собственного употребления. Включается вытяжка посредством пульта либо при помощи автоматических настроек.

Виды

Перед установкой вентиляционных систем необходимо рассчитать количество приточного воздуха. Измерьте площадь птичника до проектирования вентиляции, включая выбор системы вентиляции, планировку, расчет мощности, а также материалы, необходимые для строительства.

На основании этих данных можно приступить к конструированию вентиляции, которая может быть как естественной, так и принудительной. Разница между первым и вторым типом заключается в том, что система полностью бесшумна. Это не будет стрессовой ситуацией для кур. Она также не использует электричество, что является гораздо более дешевой системой. Принудительная вентиляция означает наличие вентиляторов. Итак, есть три типа вентиляционных систем:

  1. Естественная.
  2. Подача и выхлоп.
  3. Механическая.

Система естественной вентиляции

Самый дешевый и элементарный способ обмена воздуха в птичнике – это вентиляция обычным способом:

  • открыть все окна и двери;
  • установить простые вентиляционные отверстия в стенах.

Просто постарайтесь избежать тяжёлых сквозняков. Маленькие вентиляционные отверстия над дверями хороши тем, что они разбивают воздушный поток на множество маленьких вихрей, не давая возможности увеличить общую тягу. Заслонки на разных уровнях (под и над стенами) также обеспечивают щадящую вентиляцию.

В холодное время года такая вентиляция неэкономична, так как требует дополнительной энергии для обогрева птичника, но в теплое время года она идеальна.

Достоинства

Естественный вариант имеет множество преимуществ, которые особенно ощущают владельцы птичников и крупных ферм. В настоящее время широко применяется вентиляция птичников из пластиковых труб. Это связано с простотой и доступностью строительства, а также многими другими плюсами.

Все приточные и вытяжные системы естественного типа также имеют недостатки. Главным из них является низкий коэффициент полезного действия в крупных зданиях. Такой выход не справляется с обработкой больших масс воздуха, поэтому его необходимо оснастить дополнительным оборудованием. Если вы собираетесь заниматься крупным коммерческим бизнесом, то лучший вариант – механическая вентиляция, работающая от электросети.

Приточно-вытяжная

В птичнике площадью 9-10 м2 с 20 курами это будет самым экономичным и правильным способом вентиляции птичника. В больших домах устанавливаются более сложные системы вентиляции. Создание приточно-вытяжной системы довольно просто:

  • при установке крыши оставьте два круглых отверстия для труб. Нижняя труба предназначена для подачи воздуха в помещении (всасывание), верхняя труба – для вытяжки. Нижняя установлена вдали от окуней птиц, а верхняя почти над ними;
  • вам понадобятся две пластиковые или оцинкованные трубы, диаметром 20 см и длиной около 2 метров. Некоторые владельцы коровников ставят деревянные конструкции вместо труб;
  • воздухозаборная труба установлена на высоте 40 см над крышей, ее нижний конец остается на высоте 30 см над полом;
  • верхняя часть дымохода находится на высоте 1,5 метра над крышей, а внутри помещения видно только 20 см;
  • верхняя часть труб скрыта под зонтиком, защищающим от дождя и снега;
  • трубы устанавливаются в противоположных частях помещения таким образом, чтобы помещение вентилировалось по всей его длине.

Принудительная (электромеханическая)

Принудительная вентиляция используется в больших зданиях с более чем 500 цыплятами. Но такую систему можно использовать и в птичниках на заднем дворе. Главное – выбрать вентилятор в соответствии с вашими потребностями. При выборе вентилятора необходимо изучить его технические характеристики. В зимний период специалисты рекомендуют обеспечить циркуляцию воздуха в количестве 4-6 кубических метров на 1 кг живой массы птиц. В этом случае температура в помещении должна поддерживаться в пределах +18-20 С, а влажность воздуха не должна превышать 60-70%.

Вентиляторы подключены к окну. Небольшой недорогой вентилятор управляется вручную, что удобно, если необходимо проветривать курятник в экстренном случае.

Доступны также дорогие вентиляторы – современные модели с дистанционным управлением. Кроме того, в потолки или стены встроены датчики, которые автоматически контролируют уровень влажности и включают вентиляцию при ее превышении.

Для человека, который знаком с электричеством, самостоятельной установкой и вводом в эксплуатацию такой системы вентиляции процесс не вызовет затруднений.

Простой способ организации приточно-вытяжной вентиляция

Цены на вентиляционные установки

Вентиляционные установки

Эта система подойдет для домиков птицы, площадь которых не превышает 9 квадратных метров. Для ее строительства понадобятся два отрезка металлической или пластиковой трубы диаметром не более 100 мм (необходимую длину следует рассчитать самостоятельно с учетом высоты кровли).

Первую трубу (вытяжную) располагают над насестом, вровень с потолком или опускают на 10-15 см ниже его уровня. В перекрытии прорезают отверстие нужного размера. Образовавшиеся лишние пространства герметизируют при помощи подручных средств — например, монтажной пены. Отрезок трубы выводят на кровлю, над которой она должна возвышаться на один метр.

Простой в исполнении приточно-вытяжной вариант вентиляции

В противоположной стороне помещения врезают второй отрезок трубы (приточной). Его устанавливают подальше от насеста. Это поможет избежать образования сквозняков. Входное отверстие второй трубы размещают минимум на полметра ниже, чем первой. При этом необходимо соблюсти расстояние до полового покрытия — 25 см. Эту трубу тоже выводят на крышу, оставляя снаружи около 30 см.

Сверху на трубы устанавливают заслонки (клапаны). Элемент необходим, чтобы перекрывать трубы в сильные морозы, летом же их полностью открывают. В отсутствие заслонок при очень низких температурах трубы закрывают ветошью. В продаже представлены готовые клапаны. Но их выпускают для труб диаметром более 25 см. Регулировка может осуществляться вручную, при помощи электрического или пневматического привода. Клапаны бывают круглого и квадратного сечения.

Готовая магазинная заслонка

Когда нет денег, чтобы приобрести готовый клапан, его вырезают самостоятельно из фанерного листа или картона, ориентируясь на диаметр трубы.

Наружные концы обоих отрезков оформляют при помощи колена в форме буквы Г или защищают их зонтиками, чтобы снег, дождь и пыль не попадали внутрь помещения.

Диаметр и форма труб

При монтаже вентиляционной системы важно правильно рассчитать диаметр труб. Слишком широкие воздуховоды провоцируют появление сквозняков

При недостаточном диаметре труб вентиляция не будет справляться со своими функциями в полном объеме, что скажется на состоянии птичьего стада.

Для небольшого курятника (площадью менее 12 м²) оптимальной считается труба диаметром 100 мм. Для больших помещений заказывают или разрабатывают самостоятельно специальный проект. Считается, что предпочтение следует отдавать  воздуховодам из труб круглого сечения, поскольку в них воздушные массы циркулируют наиболее эффективно.

Круглые трубы считаются наиболее эффективными

Цены на дефлекторы

Дефлектор

Сверху на трубы вместо зонтиков нередко устанавливают дефлекторы. Это устройство, которое ускоряет воздушные потоки и усиливает тягу. Сделать этот элемент можно самостоятельно. Для курятника рекомендуют использовать модель Вольперта — Григоровича.

Пошаговая инструкция по изготовлению дефлектора:

Шаг 1. Производят расчеты для выкройки деталей. Все формулы привязаны к величине диаметра трубы вентиляции, и указаны на рисунке

Шаг 2. Выкраивают детали, оставляя припуски на крепления по 10 мм

Шаг 3. Придают деталям необходимую форму, скрепляют по швам

Шаг 4. Собирают устройство, выкраивают и крепят ножки

Шаг 5. Устанавливают устройство на трубу

Детали необходимо соединять надежными креплениями, особенно в местности с сильными ветрами.

Вентиляция в курятнике зимой: схема

Самой эффективной вентиляцией птичника, которую можно построить своими руками по фото, считается приточно-вытяжная (рисунок 3).

Суть данного способа в том, что углекислый газ отводится из помещения по одной трубе, а кислород поступает по другой. С ее помощью вы решите сразу несколько проблем: обеспечите приток свежего воздуха, убережете птиц от переохлаждения и защитите их от сквозняков. Кроме того, несмотря на простоту монтажа, такая система считается достаточно эффективной.

Особенности построения

Чтобы построить приточно-вытяжную вытяжку в птичнике, вам понадобится две трубы длиной 2 метра и диаметром 20 см.

Чтобы сделать такую систему своими руками, воспользуйтесь следующей схемой:

  1. Проделайте в крыше отверстия, размер которых будет соответствовать диаметру труб. Вытяжную трубу устанавливают над насестами, а приточную – напротив них, подальше от птицы.
  2. Вытяжную трубу крепят так, чтобы ее конец выступал наружу примерно на полтора метра, а внутри помещения оставалось не более 20 см.
  3. Приточная труба выступает над крышей всего на 30 см, а ее нижний край находится над поверхностью пола всего на 20-30 см.
  4. Верхние части труб, выступающие на улицу, нужно прикрыть козырьком, чтобы внутрь птичника не попадали осадки.

Поскольку трубы имеют свойство изнашиваться, их лучше обернуть шпаклевкой и покрасить.

Принципы

Любой тип проветривания построен на общем принципе: отработанный воздух выводится через одно отверстие, а свежий поступает через другое.

Рисунок 3. Схема обустройства приточно-вытяжной вентиляции

В случае с естественной вентиляцией эти функции выполняют открытые окна или форточки, а при использовании приточно-вытяжной – трубы, расположенные на разном уровне над поверхностью пола. В больших птичниках есть смысл установить автоматизированные системы, которые будут обеспечивать бесперебойную подачу свежего воздуха без потери тепла и образования сквозняков.

Устройство вентиляции в курятнике

Традиционно вытяжка в курятнике своими руками устанавливается простейшая – из ПВХ труб. Можно собрать с досок или оцинкованного проката короба. Однако чтобы система работала, надо знать ее устройство.

Естественная вентиляция

Простейшая схема вентиляции в курятнике своими руками может быть разработана за пару минут. Система подходит для маленьких сараев с небольшим количеством поголовья птиц, содержащихся только с весны до начала зимы. Воздухообмен происходит за счет обычного проветривания.

Естественная вентиляция бывает нерегулируемая и управляемая. Первый вид воздухообмена происходит через щели. В сарае их обычно много на дверях, окнах. Управляемую систему желательно проектировать на этапе возведения курятника. На стенах предусматривают лючки, окошки с форточками. Регулировка естественного проветривания осуществляется заслонками. В систему входит даже дверь. При открытой створке внутрь курятника поступает свежий воздух, а отработанный уходит на улицу через окошко или лючок.

Приточно-вытяжная вентиляция

По принципу действия приточно-вытяжная система напоминает естественную вентиляцию, но она эффективнее и может использоваться круглый год. Для воздухообмена устанавливают две трубы. Приточный канал опускают ближе к полу, а вытяжной – обрезают под потолком. По закону физики теплый воздух направляется вверх. Через вытяжной канал он уходит на улицу вместе с испарениями аммиака, плохими запахами. Новая порция свежего воздуха поступает внутрь помещения через приточный канал. Цикл постоянно продолжается, пока одну из труб не закрыть заслонкой.

Совет! Приточно-вытяжную систему ставят, если количество поголовья достигает 20 птиц.

Принцип изготовления системы следующий:

  • Чтобы правильно рассчитать длину каналов, измеряют высоту курятника от пола до потолка.
  • Подающий канал делают такой длины, чтобы верхний конец выступал выше кровли на 30 см, а нижний – не доходил до пола 20 см.
  • Вытяжной канал внутри сарая делают короткий. Над крышей труба выступает 150 см, а выход с потолка не превышает 20 см.
  • Каналы прочно закрепляют на потолке. Длинную подающую трубу дополнительно фиксируют хомутами к стене внутри курятника. Стыки на кровле герметизируют во избежание протекания во время дождя.
  • С улицы на обе трубы надевают защитные колпаки от дождя. С внутренней стороны курятника к каждому каналу приделывают заслонку.

Летом заслонки на вентиляции можно держать открытыми. Зимой выполняют регулировку воздухообмена частичным прикрытием заслонок, чтобы не переохлаждать курятник.

Важно! Подающий и вытяжной канал располагают подальше друг от друга в разных частях курятника, чтобы воздух по максимуму менялся во всем сарае.

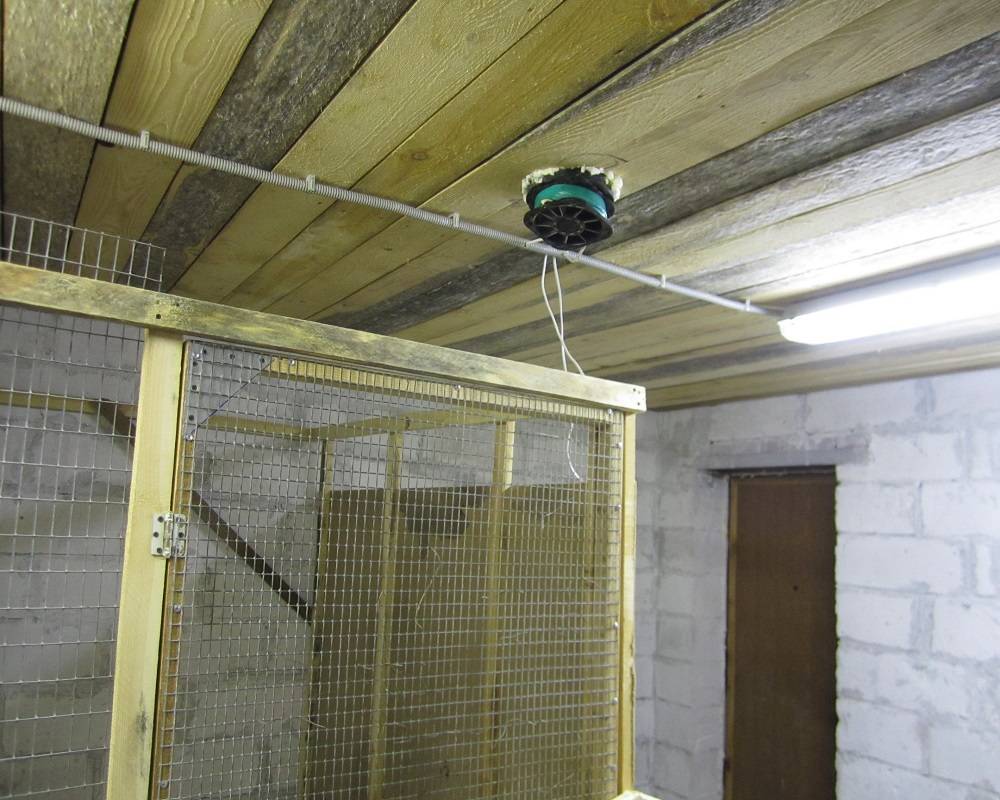

Электромеханическая вентиляция

Система усложняется установкой электровентиляторов. Воздухообмен происходит принудительно. Вентиляция актуальна для больших курятников, где содержится более 100 поголовья кур. Вентиляторы обычно включают на 2 или 3 часа в сутки. Все остальное время воздухообмен происходит по принципу приточно-вытяжной системы.

Состоит система с приточных и вытяжных каналов. В домашнем курятнике их устанавливают точно так, как и при монтаже приточно-вытяжной вентиляции. Отличием является только вмонтирование вентиляторов. Для упрощенной системы электровентилятор ставят только на приточную трубу. Чтобы увеличить производительность и повысить эффективность, второй вентилятор ставят внутрь вытяжной трубы. Управление происходит вручную кнопками выключателями. Усовершенствованные системы оснащают пультами. Заслонки на каналах тоже нужны. Дополнительно обустраивают на конце труб дренажные отверстия для отвода конденсата, чтобы влага не попала внутрь вентилятора.

Принудительной вентиляцией можно оснастить даже естественную систему проветривания. Нагнетающие и выдувающие вентиляторы ставят непосредственно в сами окошка или лючки. Для фиксации используют фанеру с вырезанным отверстием по размеру корпуса электровентилятора.

Для регулировки движения воздуха на лицевую сторону вентилятора устанавливают жалюзи. Дополнительно решетка закроет опасный участок с вращающимися лопастями. Электромеханическую систему можно оснастить датчиками влажности и температуры. Вентиляторы будут автоматически сами включаться и выключаться, поддерживая внутри курятника оптимальный микроклимат.

Как сделать вентиляцию в курятнике своими руками

Обычно птицеводы обустраивают вентиляционную систему в птичнике самостоятельно. В этом нет ничего сложного. С помощью нарисованного эскиза или простой схемы можно своими руками сделать вытяжку в помещении для кур.

Естественная вентиляция

При таком способе проветривание помещения осуществляется с помощью двух маленьких окон, расположенных вверху, на противоположных стенах. Через одно окошко воздух будет поступать в птичник, а через другое — выводиться наружу. Желательно в курятнике, около потолка поставить небольшие прямоугольные откидные окна, открывающиеся внутрь.

Разомкнутая или циркуляционная система

Чаще всего в птичниках устанавливают вытяжку, обеспечивающую постоянную циркуляцию воздуха. Для ее обустройства нужны две трубы диаметром минимум 20 сантиметров и длиной 2 метра. По одному воздуховоду воздух будет входить в птичник, а по другому — выходить. Для монтажа двух труб в крыше делают два отверстия под диаметр трубы. Они должны находиться у противоположных друг другу стен. Желательно входную трубу установить подальше от насестов и гнезд.

Одна из магистралей будет предназначаться для притока свежего воздуха. Трубу устанавливают таким образом, чтобы она не доходила до пола на 25-35 сантиметров и возвышалась над крышей на 45-55 сантиметров, вверху можно поставить дефлектор от дождя. Вторая магистраль предназначается для вывода паров наружу. Трубу устанавливают под потолком. Верх должен выходить наружу минимум на 35 сантиметров. Низ правильно установленной трубы находится в 25 сантиметрах от потолка.

При монтаже вентиляции могут понадобиться колена с углом в 90 градусов, элементы крепежа, дефлекторы, заслонки. Для курятника обычно используют простые пластиковые канализационные трубы, которые можно купить в любом строительном магазине.

Механическая вытяжка

В курятнике можно обустроить приточно-вытяжную механическую систему вентиляции. С ее помощью свежий воздух будет регулярно поступать в помещение, а грязный — выводиться наружу. Подача (приток) обычно оборудуется внизу помещения, а отвод (вытяжка) — вверху. В некоторых электроприборах холодный воздух с улицы подогревается в калориферах. Сама система состоит из труб и участвующих в обработке воздуха устройств, находящихся в одном корпусе. Стоит такая установка дорого. Ее целесообразно применять только на больших птицефабриках.

Специфика зимней

Зимой естественной вентиляцией особенно кур не побалуешь. Они не любят холода и сквозняков. Поэтому монтируя вентиляционную систему необходимо учитывать некоторые нюансы:

  1. При планировке птичника и его оборудования необходимо учитывать, что приточная вентиляция будет очень охлаждать помещение. Поэтому трубы лучше располагать как можно дальше друг от друга. Оптимальный вариант – в противоположных углах помещения для кур. Расстояние от пола и потолка конца проточной или вытяжной трубы приемлемо от 20 до 40 см;
  2. На крыше обязательно крепят к вытяжкам зонтики, чтобы дождь или снег не попадали в помещение;
  3. Когда нет средств на покупку дефлектора, то его можно сделать самостоятельно или просто согнуть трубу в колено;
  4. Трубы необходимо утеплить гидроизоляционным материалом, потому что там может собираться конденсат;
  5. Зимой заслонки на трубах перекрывают;
  6. Как альтернативу железным или пластиковым трубам можно применить деревянные короба;
  7. Желательно перед установкой их подшпаклевать и покрасить, тогда тяга будет сильнее, так как щели закроются.


Воздухоотвод может быть или пластиковым или металлическим

Дефлектор для вентиляционной трубы

Чтобы в трубы не попали листья, птицы, веточки деревьев, дождь и снег на трубах устанавливают зонтики (грибки, дефлекторы). Кроме того, хорошая работа вентиляционной системы зависит от тяги воздуха в ней. Благодаря дефлектору воздух ударяется о грибок, разветвляется, снижая тем самым давление. И как результат тяга в трубу повышается. Можно купить готовый зонтик, а можно сделать своими руками. Оптимальный и лёгкий в исполнении вариант — дефлектор Григоровича. Основные параметры без применения формул:

  1. Грибок в высоту должен быть равен 1, 7 сечения трубы;
  2. Диаметр зонтика предпочтительно почти вдвое больше ширины вентиляционной трубы (точнее ширину определяют, умножив диаметр трубы на 1, 8);
  3. Ширина диффузора высчитывается при умножении предыдущего показателя на 1, 3.

Изготовление дефлектора самостоятельно:

  1. Зная диаметр трубы начертить циркулем нужный круг на картоне или бумаге, вырезать его;
  2. Приложить бумажную заготовку к металлическому листу, обвести контуры;
  3. Вырезать круг ножницами по металлу и другие детали для крепления готовой конструкции;
  4. Соединить все детали заклёпками. Если лист нержавейки, то можно пройтись по местам соединения деталей сваркой.

Приточно-вытяжная система своими руками

Прежде чем сооружать вентиляционную систему, определяются с ее видом, обзаводятся нужным инструментом и стройматериалами.

Приточно-вытяжная система – основательный вариант. Ее принцип – организация притока/вытяжки воздушных масс. Она эффективно работает весной-осенью:

  1. Для того чтобы соорудить ее, покупают две трубы. Их диаметр должен составлять 20 см, а длина – 200 см. Первая труба будет отвечать за приток свежего воздуха, а вторая – за его отведение.
  2. Первую устанавливают над местом, где курицы редко бывают, а вторую закрепляют над насестом.

Какие материалы понадобятся

Естественную вентиляцию легко устроить, правильно разместив открывающиеся окна. А вот для монтажа своими руками других видов понадобятся такие инструменты и материалы:

  • Пила по дереву и металлу;
  • Степлер, скобки и саморезы;
  • Молоток, гвозди;
  • Две одинаковых по размеру трубы. Могут быть металлические или пластиковые;
  • Картон, или плотная бумага;
  • Доски;
  • Электродрель, хомуты, болты, заклёпки;
  • Линейка, циркуль, ножницы.

Для изготовления механической системы очистки воздуха дополнительно потребуются:

  • Вентиляторы, электропроводка, выключатели (одноклавишные иди двухклавишные);
  • Кусок оцинкованного железа или нержавеющая сталь для создания грибка (дефлектор для вентиляционной трубы). Можно использовать готовое изделие.

Механическая

ВНИМАНИЕ: Очень редко новички-заводчики делают в курятнике механическую вентиляцию. Она нужна лишь тогда, когда площадь помещения большая и поголовья много.. В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него

В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него.

Вентилятор в курятнике включают при необходимости. Для снижения затрат на электроэнергию редко оснащают его датчиком климата для автоматического контроля над влажностью и температурой воздуха.

Процесс установки оборудования:

  1. Выбор идеального места для устройства окна.
  2. После того как сделают окно, покупают обычный или осевой вентилятор.
  3. Монтаж вентилятора в форточку. С его установкой справится любой птицевод, обладая минимальными знаниями и навыками.
  4. Проверка работы вентилятора. Запуск вручную.
  5. Установка, если понадобится, дополнительных датчиков, чтобы следить за влажностью воздуха в помещении. Минус этого действия – появление затрат на электроэнергию.

Смотрите видео об установке механической вентиляции в курятнике:

Естественная конструкция

Если площадь курятника небольшая, то для воздухообмена достаточно обычной вентиляции. Во-первых, она не создаст серьезную брешь в бюджете. Во-вторых, с ее устройством справится даже непрофессионал. Понадобится лишь прорубить форточку в стене или в потолке. При потолочном размещении окна решают проблему с освещением:

  1. Для устройства естественной вентиляции сооружают вертикальный канал с квадратным сечением. Его оптимальный диаметр – двадцать на двадцать см.

    Доски – основной материал, который понадобится при строительстве.

  2. Внутреннюю область разделяют на 2 части. Верхний выход закрывают, тщательно промазав стенки герметиком и выкрасив их. В нем же делают отверстия.
  3. Свежий воздух попадает по продольному отсеку с подветренной стороны, а по второму выводится на улицу.

Из пластиковых труб

Хорошо зарекомендовала себя вентиляция из пластиковых труб. Ее используют в небольших по площади помещениях:

  1. Для этого берут 2-метровые трубы с диаметром около двадцати сантиметров.
  2. После этого делают отверстия в потолке. Первое должно быть над насестом, а второе – в месте, где куры проводят меньше времени. Диаметр отверстий – такой же, как у труб.
  3. Закрепляя трубу над насестами, следят за тем, чтобы она была выше крыши курятника на 1,5 м, а вот во внутреннем помещении достаточно обеспечить ее выведение на 0,3 м.
  4. Вторую трубу закрепляют в 0,2 м от пола. Она нужна для обеспечения попадания свежего воздуха внутрь.
  5. Труба над насестами отводит теплый воздух с парами аммиака.
  6. Над обеими трубами снаружи закрепляют специальные «зонтики» для предупреждения случаев попадания в них снега и капель дождя.

Смотрите видео о вентиляции в курятнике из пластиковых труб:

https://youtube.com/watch?v=GR9KeAcYKMk

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
