Зерноуборочный комбайн Нью Холланд (New Holland): описание популярных моделей

Особенности комбайнов Нью Холланд

История данного бренда начинается в 1895 году, когда Абрам Циммерман из Пенсильвании открыл небольшую мастерскую, специализирующуюся на ремонте различных сельскохозяйственных агрегатов и приспособлений. Спустя 8 лет им была основана одноименная компания, которая начала выпуск собственного оборудования. Характерной особенностью продукции данного производителя является сочетание продуманной конструкции и инновационных технологий, что позволяет добиться выдающихся рабочих показателей. Линейка продукции включает в себя все популярные типы спецтехники — экскаватор погрузчик New Holland, комбайны различных моделей, а также другие агрегаты.

Если ознакомиться с зерноуборочными комбайнами этого бренда более подробно, можно выделить сразу несколько уникальных особенностей, отличающих их от большинства аналогов:

фирменная жатка Varifeed, поддерживающая возможность регулировки вылета режущей части напрямую из кабины оператора;
уникальная конструкция Lateralfloat позволяет повторять все особенности рельефа при движении, что гарантирует одинаковую высоту среза;
автоматизированная система AutoFloat, функцией которой является контроль нагрузки на жатку;
система SmartSieve, позволяющая гарантировать равномерное распределения зерна в решете.

Нью Холланд СХ 6090 Также упоминания заслуживает технология Multi-Thresh, которая отвечает за настройку роторного сепаратора для работы с различными видами зерна. В изделиях реализовано множество других уникальных технологий, которые позволяют сделать эксплуатацию и обслуживание агрегата более производительной и удобной.

Особого упоминания заслуживает кабина оператора, которой оборудован комбайн Нью Холланд СХ 6090, а также других моделей. Она получила название Discovery Plus, считается одной из самых комфортных среди подобной техники, поскольку обеспечивает высочайший уровень шумо- и теплоизоляции, а также надежно защищена от вибрационных воздействий.

Обязательно почитайте: Цена нового комбайна Акрос

Планируя купить комбайн Нью Холланд, следует помнить, что характерной особенностью продукции данного бренда, как и ряда зарубежных аналогов, является чувствительность к качеству топлива. В связи с этим необходимо использовать только рекомендованное производителем горючее. Кроме того, дилеры Нью Холланд в России могут быть представлены не во всех регионах страны.

Устройство

Прежде чем изучить каталог Нев Холланд и более подробно рассмотреть популярные серии комбайнов, целесообразно ознакомиться с конструкцией подобного рода изделий. Она во многом напоминает классические модели, однако благодаря использованию современных технологий удается значительно повысить качество работы устройств.

Комбайн Нью Холланд Т8040 предполагает наличие следующих элементов конструкции:

измельчитель барабанного типа, оснащенный роторным сепаратором. Отличается большой пропускной способностью, которая позволила увеличить производительность на 20% по сравнению с традиционными аналогами;
жатка Varifeed, может быть адаптирована под различную высоту среза;
силовой агрегат — FPT Cursor, отличающийся внушительным ресурсом;
КПП — 3-х ступенчатая с электроприводом гидростатического типа.

Реальные технические показатели могут существенно отличаться у различных моделей комбайнов этого концерна, в связи с чем необходимо более подробно изучить популярные серии комбайнов New Holland.

Нью Холланд ТС 5080

Устройство и особенности обслуживания

Нью Холланд CX 6090 отличается надежной конструкцией и продуманным дизайном. В качестве трансмиссии используется 3-ступенчатая гидростатическая коробка передач с электронным управлением. На модификациях с системой Smart Siev доступна блокировка механизма дифференциала.

Основные рабочие элементы комбайна:

система обмолота и сепарации. Основной молотильный барабан имеет ширину в 1560 мм и 8 рядов бичей. В составе системы используются 5-ступенчатый клавишный соломотряс и сепараторный ротор. Функции Multi-Thresh (изменение угла обхвата роторного сепаратора) и Opti-Thresh (изменение угла обхвата молотильного барабана) повышают эффективность работы техники. Подбарабанья имеют 3 секции и угол обхвата в 121 градус;
система очистки. Удаление сорняковых семян и половы выполняется посредством сильного потока воздуха, выходящего из лопастного турбовентилятора, мощность которого регулируется из кабины. Мелко- и крупноячеистые сетки, расположенные в решетном стане, повышают качество очистки. Подобный механизм работы обеспечивает высокую эффективность обмолота зерновой массы с минимальными потерями конечной продукции. В модели Нью Холланд CX 6090 применяется 2-каскадная система очистки с решетами, двигающимися в противоход. В базовой комплектации техника оснащается системой Opti-Fan и механизмом возврата недомолота в молотильный барабан;
наклонная камера. Особенности: гидравлический реверс, система контроля высоты среза, функция AutoFloat, объемный камнеуловитель, большое окно с функцией стабилизации, быстросьемное соединение гидровыходов;
зерновой бункер увеличенного объема. Бункер оборудован лючком для взятия проб и контроля состояния, выгрузным шнеком с высокой скоростью, индикатором уровня наполнения, световой индикацией открытия и подсветкой;
жатки VariFeed с надежной конструкцией;
система управления пожнивными остатками, включающая половоразбрасыватель, 4-рядковый измельчитель соломы, дополненный двойными заостренными ножами и регулируемые дефлекторы, разбрасывающие измельченную солому.

В состав дополнительного оборудования входят ходовые и габаритные огни, три проблесковых маячка и огнетушитель.

Нью Холланд CX 6090 комплектуется современной кабиной Discovery III, вынесенной вперед. Она имеет панорамное остекление и расположена прямо перед рабочими элементами. Подобная компоновка позволяет эффективно контролировать рабочий процесс. Кабина характеризуется повышенной защитой от вибрации и хорошей звукоизоляцией, что снижает нагрузку на оператора в процессе работы. Большинство систем и элементов салона можно настраивать под определенного комбайнера (подлокотники, рулевая колонка, кресло и другие устройства). В салоне дополнительно устанавливается сиденье помощника, обогреватель и кондиционер. Управление механизмами выполняется посредством джойстика Command Grip, основные параметры выводятся на управляющий монитор Intelliview III. Комбайн имеет автоматическую подстройку под условия работы и культуры, а регулировка основных параметров выполняется дистанционно.

Достоинства New Holland CX 6090:

универсальные жатки Varifeed, которые можно использовать для уборки различных культур;
повышенная производительность (благодаря увеличению зоны принудительного обмолота);
автоматизация управления;
компактное размещение агрегатов и систем, легкий доступ к настройке и регулировке элементов;
автоматическая регулировка оборотов вентилятора, обеспечивающая высокое качество очистки зерна.

Нью Холланд CX 6090 – один из самых надежных продуктов бренда. У него отсутствуют проблемные зоны, а основным требованием является регулярное техническое обслуживание, которое следует проводить после каждой длительной уборки. Отремонтировать комбайн после серьезной поломки весьма затруднительно, поскольку покупка комплектующих особенно в период использования занимает много времени и обходится очень дорого. На характеристики устройства данный недостаток не влияет.

Линейки моделей и их представители

В ассортимент продукции Нью Холланд входят следующие линейки: Т4, Т6, Т7, Т8, Т9 и TD5. В некоторых источниках к этим обозначениям добавляют 000, то есть, серия обозначается как Т4000, Т5000 и так далее. Рассмотрим каждую из серий подробнее, ознакомившись с их представителями.

Серия Т4000

Универсальные полноприводные тракторы, интересные как крупным сельскохозяйственным предприятиям, так и владельцам небольших фермерских хозяйств. Они способны эффективно обрабатывать внушительные площади и при этом обладают достаточной маневренностью для применения в ограниченных условиях. В этой серии присутствуют модификации как с кабиной, так и без нее. Представитель: T4.105 Основные технические характеристики трактора Нью Холланд данной модели:

двигатель: дизельный, объем – 3,4 л, мощность – 106 л. с.;
коробка передач: механическая, 12 передач вперед, 12 – назад;
ходовая: 2WD/4WD, электрогидравлическая/механическая блокировка дифференциала, наличие ходоуменьшителя, передняя тормозная система – опционно.
вес: 3069 кг.

Серия ТD5

В ней представлены легкие и экономичные с точки зрения потребления топлива трактора грузоподъемностью до 3,4 т. Они могут интегрироваться с различным навесным оборудованием и отлично подходят для небольших фермерских хозяйств, а также для выполнения задач в коммунальном секторе. В линейку входит 5 моделей. Представитель: трактор ТD5.95. Значимые технические характеристики этой машины следующие:

двигатель: дизельный с турбонаддувом, объем – 3,4 л, мощность – 98 л. с.;
коробка передач: автоматическая, 12 передач вперед, 12 – назад. При включении ходоуменьшителя количество скоростей возрастает до 29 и 12.
ходовая: полный привод, наличие опции автоматической блокировки дифференциала.
вес: 4250 кг.

Серия Т6000

В эту серию входит 4 модели и большое количество модификаций. Все они являются полноприводными и способны развивать скорость на уровне 40-50 км/ч. Мощность двигателей тракторов Нью Холланд этой серии может достигать 200 л. с. Представитель: Т6090. Основные технические параметры модели:

двигатель: дизельный, объем – 6,7 л, мощность – 174 л. с.;
коробка передач: автоматическая, 19 передач вперед, 6 – назад. При включении ходоуменьшителя количество скоростей возрастает до 29 и 12.
ходовая: подключаемый полный привод, передний мост с системой автоблокировки при пробуксовке;
вес: 5950 кг.

Серия Т7000

Современная прогрессивная серия, в которой представлены электронно-управляемые модификации тракторов. Грузоподъемность экземпляров этого модельного ряда достигает 13 тонн – ее достаточно для выполнения сложных объемных работ и использования тяжелого и габаритного навесного оборудования. Представитель: трактор Нью Холланд Т7060. Значимые технические особенности машины:

двигатель: дизельный с турбонаддувом, объем – 6,7 л, мощность – 210 л. с.;
коробка передач: автоматическая, Power Command 18 передач вперед и 6 назад;
ходовая: полный привод с возможностью переключения в режим 2х4, имеется опция блокировки дифференциалов;
вес: от 7125до 8126 кг.

Серия Т8000

В эту серию входят компактные и выносливые тракторы среднего класса, грузоподъемностью до 10 т, имеющие удлиненную колесную базу. Представитель: трактор Т8040. Отличительные технические характеристики модели:

двигатель: 6-цилиндровый дизельный, объем – 8,3 л, мощность – 332 л. с.;
коробка передач: автоматическая, FP, 18 передач вперед и 4 назад;
ходовая: подключаемый полный привод, опция блокировки дифференциалов, сдвоенные колеса разного диаметра на передней и задней осях;
вес: 9750 кг.

Серия Т9000

Здесь собраны самые мощные трактора тяжелого класса. Их грузоподъемность может достигать 10 т, а выполняемые ими задачи относятся к самым сложным категориям. Эти версии оптимальны для крупных фермерских хозяйств, в небольших ЛПХ их использовать нецелесообразно. Базовые вариации машин – колесные, однако большая часть из них опционально может быть переведена на гусеничный ход. Представитель: модель Т9615 Этот трактор демонстрирует следующие технические параметры:

двигатель: 6-цилиндровый дизельный, объем – 12,7 л, мощность – 613 л. с.;
коробка передач: автоматическая, Full power shift, 16 передач вперед и 2 назад;
ходовая: полный привод, опция блокировки дифференциалов, сдвоенные колеса разного диаметра на передней и задней осях;
вес: 25 401 кг.

Зерноуборочный комбайн Нью Холланд: описание и разновидности

Зерноуборочные комбайны Нью Холланд словно созданы для устранения издержек сбора урожая. В них отсутствуют все недочеты, допущенные в старых машинах.

Механизированный сбор урожая, несмотря на его оперативность, приносит существенные убытки и хлопоты современным аграриям.

Молотильные барабаны комбайнов старого поколения выполняют свою функцию неравномерно.

Некачественный вымолот зерна и плохое отделение его от соломы в конечном счете приводят к повреждению.

Автоматическая система равномерного распределения зерна на решете в комбайнах Нью Холланд, а также особое устройство барабана и 6-клавишного соломотряса обеспечивают деликатную и быструю сепарацию.

При использовании зерноуборочной техники старого образца эксплуатационные издержки, а с ними и дополнительные материальные затраты, начинались еще при подготовке техники к работе.

Чтобы не превышать дозволенных габаритов при транспортировке, приходилось снимать кабину и навеску.

А здесь вы можете узнать технические характеристики шасси самосвала КамАЗ-6520.

Комбайны New Holland отличаются компактностью, центр тяжести смещен незначительно — это отличительная характеристика машин.

Их можно транспортировать к месту работы с минимальной потерей времени.

Ремонт комбайна – отдельная история. Зачастую неудачная проектировка приводит к поломке чаще, чем эксплуатация в тяжелых условиях.

Доступ к некоторым узлам совсем закрыт. Чтобы выяснить причину поломки и получить доступ к узлу, приходится снимать около 45% деталей.

Инженеры New Holland позаботились о доступности узлов, максимально упростив классическую концепцию комбайна.

Значительный расход топлива и рабочих масел приводит к затратам с одной стороны, и к экологическому загрязнению продуктов – с другой. Низкие показатели экологичности и рентабельности – верные спутники машинной индустрии старого образца.

Зерновой комбайн Нью Холланд оснащен двигателями Форд, Ивеко, которые при своей мощности экономно расходуют топливо.

Рабочие системы комбайна не наносят вреда растениям, почве и урожаю. Примитивный сбор зерна не интересует современного агрария. Производительность труда и сохранность полей выходят на первый план.

Анализ отдельных серий и моделей комбайнов даёт полное представление об их максимальной адаптации к условиям и о щадящем отношении ко всему, с чем они работают.

Комбайн «Нью Холланд» CR 9080

Высокопроизводительный зерноуборочный агрегат, соединивший в себе лучшие инновационные разработки компании-производителя.

Отличительными чертами от выше рассмотренных являются:

уникальный двуроторный механизм Twin RotorTM, определяющий выход доброкачественного зерна;
сниженное энергопотребление при сохранении производительной и слоаженной работы механизмов;
защита от деформаций структуры зерносмеси с Opti-CleanTM;
адаптированность к длительным ненормированным нагрузкам.

Это интересно: ТОП-3 прицепных кормоуборочных комбайна и особенности их применения

Зерноуборочный комбайн New Holland TC-5080, Краснодар

Зерноуборочный комбайн ТС 5080 Гармоничное сочетание новаторства и традиций Все зерноуборочные комбайны имеют проверенные временем конструкторские решения, обеспечивающие лидерство в классе, а также неповторимый стиль в целом, присущий продукции компании Нью-Холланд. Обширные эксплуатационные и функциональные возможности, комфорт оператора, а также относительно невысокая цена делают комбайны серии ТС одним из наиболее привлекательных предложений на российском рынке.

Жатвенная часть Высота и поперечный наклон мотовила, а также скорость его вращения регулируются из кабины оператора.

Мощный электродвигатель, управляемый из кабины оператора, служит для реверса транспортёра наклонной камеры и жатки в случае образования пробки скашиваемой массы. Скорость работы ножей режущего аппарата жатки равная 1150 срезам в минуту является наивысшей среди комбайнов данного класса.

Хранение и разгрузка зерна Зерновой бункер ёмкостью 6000 л. разгружается за 1 минуту при любом положении выгрузного шнека. Обмолот и сепарация Высокая производительность обмолота и сепарации достигается благодаря фирменной конструкции «Нью-Холланд» состоящей из мощного барабана диаметром 600 мм, отбойного битера и роторного сепаратора. Общая площадь сепарации достигает 6.25 кв.м. Условия работы оператора • Регулируемая на угол 30° рулевая колонка с гидроусилителем имеет 6 фиксированных по высоте положений; • Тонированное лобовое стекло с углом обзора 191°; • Универсальный джойстик позволяет управлять скоростью комбайна, а также всеми рабочими органами жатки; • Монитор наблюдения за производительностью и счётчик отработанных гектаров устанавливаются по заказу. Двигатель 6 цилиндров турбо – 7500 см³ Мощность 240 л.с. Трансмиссия — гидростатическая Число клавиш — 5 Площадь зоны сепарации — 6.25 м² Топливный бак – 400 л. Зерновой бункер – 6000 л. Комплектация: Зерновая жатка 6.10 м; Измельчитель; Кондиционер; Отопитель

ПОЛНАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА NEW HOLLAND TC 5080

Двигатель • Тип, страна изготовления New Holland, Великобритания, 6 цилиндров, 7,5 л., турбо, • Номинальная мощность (кВт/лc) 177/240 • Ёмкость топливного бака (л) 400 • Зерновая жатка • Рабочая ширина (м) 6.1 • Скорость ножей (срезов/мин) 1150 • Автоматический контроль высоты среза + • Система копирования рельефа поверхности + Обмолот • Диаметр/ширина обмолачивающего барабана (мм/мм) 606/1300 • Скорость барабана (об/мин) 430-1070 • Число перекладин барабана 8 • Угол охвата подбарабанья (град.) 111 • Площадь подбарабанья (м²) 0.79 • Камнеуловитель + • Скорость битера (об/мин) 875 • Площадь подбарабанья битера (м²) 0.29 • Диаметр/ширина сепаратора (мм) 605/1300 • Скорость сепаратора (об/мин) 760 или 400 • Площадь подбарабанья сепаратора (м²) 0.83 Сепарация • Число соломотрясов/ступеней 5/5 • Длина (м) 3.3 • Площадь сепарации (м²) 4.36 • Площадь поверхности очистки воздухом (м²) 4.13 Зерновой бункер • Емкость (л) 6000 • Скорость разгрузки (л/сек) 72 Трансмиссия • Тип Гидростатическая • Число передач 3 Габаритные размеры и масса • Длина без жатки (м) 7.64 • Ширина (м) 3.35 • Высота (м) 3.91 • Масса без жатки (кг) 8720

Комбайн New Holland 9080 – самый мощный в модельном ряду

По техническим характеристикам в классе тяжелых промышленных зерноуборочных комбайнов модели New Holland 9080 нет равных:

шестицилиндровый мотор FPT Cursor 13 с турбонаддувом на 489л.с. и прямым впрыском;
топливный бак – 1000л;
гидростатическая четырехступенчатая трансмиссия;
максимальная скорость – 30км/ч;
встроенный измельчитель, делитель, разбрасыватель, зерноочиститель;
автоматизированный контроль над наполнением;
бункер – 11500л;
зерновой транспортер;
система Roro-Tresher с двумя роторами;
шестилопастная вентиляция;
ширина битера – 1,56м;
электрорегулировка обмолота;
датчики влажности;
климат-контроль, обогрев, пневмосиденье водителя, камеры наблюдения, кондиционер, холодильник;
система удаления камней;
автоматическая регулировка высоты среза;
ширина захвата жаток – 7,31-9,15.

Преимущества:

Возможность автоматически настраивать параметры для специфического вида культур;
Самодиагностика и полностью автоматизированное управление для оперативного выявления и реагирования на ситуации;
Дистанционное управление функционалом;
Повышенная комфортность оператора;
Огромная скорость выгрузки зерна (126л/с);
Самовыравнивание для сохранения эффективности и на неровных поверхностях.

Комбайн НьюХолонд этой серии отлично справляется с огромными объемами уборки благодаря полной автоматизации процессов, уникальным технологиям двухроторной очистки и повышению производительности по сравнению с конкурентами.

Модели и их параметры

Сейчас выпускается несколько моделей комбайна, технические характеристики которых позволяют выполнять следующие задачи:

свеклокопатель извлекает овощи из почвы,
потом осуществляется нарезка ботвы,
после этого ботва выгружается на идущий рядом прицеп или разбрасывается по полю,
затем происходит чистка свеклы через 8 спиральных валов, сепарирующий элеватор и 3 сепарирующих звездочки.

Вес комбайна равномерно распределяется на обе оси. Широкие шины не повреждают почву. Свеклу транспортируют через элеватор в бункер и потом распределяют при помощи шнека. Опорожнение бункера осуществляется через разгрузочную ленту. Разгрузка ускоряется благодаря наличию поперечного и продольного скребкового дна.

Свеклоуборочный комбайн имеет такие достоинства:

небольшой радиус поворота;
не повреждает почву;
может передвигаться по наклонной плоскости, если подключить опоры оси.

Рассмотрим особенности Holmer Terra Dos T2. На агрегат установлен двигатель мощностью 338 кВт. Комбайн имеет автоматический выбор скорости вращения вала двигателя при движении вперед или корчевании.

Холмер Terra Dos т2 имеет двухскоростную распределительную коробку с гидроприводом, происходит автоматическое управление скорости вращения двигателя и привода движения машины. Спереди и сзади установлены портальные оси с управляемыми колесами и тормозами. Передний и задний мосты снабжены поперечной блокировкой дифференциала.

Первая скорость — от 0 до 12 км/ч, вторая — от 0 до 25 км/ч. Ботвосрезатель роторный с регулируемым выбросом ботвы на сторону или укладкой в междурядье. Ботводорезатель снабжен автоматической регулировкой глубины обработки. Разбрасыватель ботвы может менять диапазон рассеивания из кабины оператора.

Сбор ботвы происходит на ленточный транспортер, который устанавливается с помощью быстроразъемного устройства. Корчеватель имеет подкапывающие сошники с тягой, которые можно включать и отключать. Для чистки корнеплодов предназначены спиральные валки и элеватор. Кабина водителя оснащена поворотными окнами, отоплением, бортовым компьютером, сиденьем рядом с водителем, хорошей шумоизоляцией.

Поток свеклы контролирует бортовой компьютер. Контроль за распределением масла в гидравлике осуществляется посредством зуммера. Имеется автоматика рулевого управления, центральная система смазки.

Технические характеристики:

Емкость бензобака — 1150 л.
Объем бункера — 24 м³.
Высота погрузки — 3,8 м.
Максимальная длина — 12 м.
Максимальная ширина — 3,3 м.
Максимальная высота — 3,98 м.
Расстояния между осями — 5,1 м.
Ширина передних шин 80 см, задних — 109 см.
Высота ботвотранспортера — 3,7 м.
Общий путь чистки свеклы — 11 м.
Рабочая скорость: первая — 0-12 км/ч, вторая — 0-32 км/ч;
Производительность — 1,5 га/ч.
Вес — 1800 кг.
Функции: выкапывание, обрезка ботвы, транспортировка на прицеп.
Точность уборки корнеплодов — 98%.

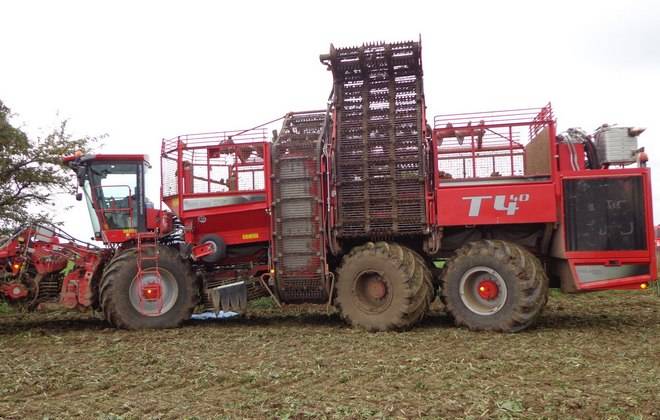

Комбайн T4-40 для уборки сахарной свеклы имеет современную конструкцию, которая позволила снизить давление на грунт и увеличить бункер до 45 м³. В данной конструкции усовершенствованы комбинированный ботвосрезатель и корчеватель.

Они имеют независимое введение по глубине сошниковой пары в каждом ряду. Бортовой компьютер определяет высоту посадки свеклы путем сигнала с датчиков ботводорезателя. Такая автоматизация обеспечивает оптимальную глубину копания.

Технические характеристики: комбайн оснащен двигателем мощностью 460 кВт, объемом 15,6 л. Давление в шинах — 1,6 атм, производительность — 2,5 га/ч, объем бункера — 45 м³, ботвосрезатель марки KOS-2.

Комбайн серии T3 предназначен для работы в сложных условиях, на каменистой почве, склонах или на землях с большим количеством сорняков. Машина оснащена корчевателем экстра класса и может работать в любую погоду.

Важно Ремонт и подключение генератора на грузовых автомобилях МАЗ

Технические характеристики:

угол разворота — 60º;
объем бункера — 28 м³;
установлен двигатель мощностью 353 кВт;
автоматическая регулировка количества оборотов мотора в минуту между 1200 и 1600;
скорость движения: первая — 0-12 км/ч, вторая — 0-32 км/ч;
круиз контроль осуществляется на 1 и 2 скоростях;
кольцевой элеватор имеет 2 профильных прорезиненных ремня шириной 900 мм со стальными захватами;
5 скоростей вращения.
